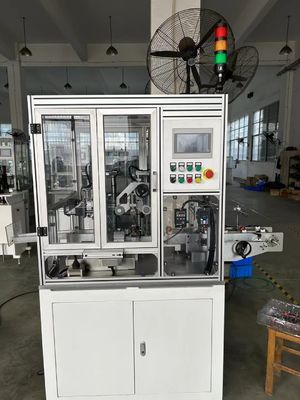

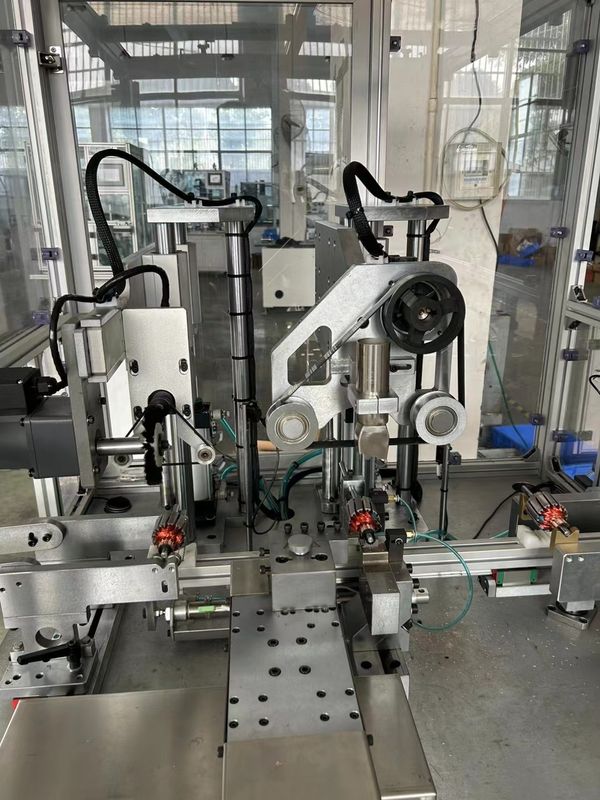

دستگاه چرخاندن کاموتاتور در خط تولید اتوماتیک

دستگاه چرخاندن کاموتاتور در خط تولید اتوماتیکWIND-CT-TH5

هدف چرخ دار این است که به پایان تبدیل مساحت مسير برش کموتاتور نسبتا کوچک کسری

داروی موتور پودر اسب، روتور موتور کوچک، آمپول داروی استارتر و غیره

چرخش دقیق، آسیاب، ماشینکاری سطح از کامتوتر به آن اجازه می دهدپولیش و براق کردن

به اندازه کافی مناسب باشدميكروپاشي سطحي، رينوت براي كار با برش كربني موتور

(1)رقابتی مزایا از دستگاه سه محور servo دستگاه چرخش ماشین آلات

1. دقیق با کنترل سه محور دستگاه سرو

2کوچکترین کامتوتر که توسط یک ماشین چرخش دقیق کامتوتر چرخدار کنترل می شود:

پنجره بلند کننده چرخیده کموتاتور آرمیچر کوچک OD 7mm، شفت OD 3.0mm

3. این ماشین چرخش می تواند با دو برش اگر مورد نیاز برای جهت چرخش مختلف کار می کند

4. ابزار چرخش مواد الماس است، همچنین دارنده ابزار و ورودی می تواند سفارشی ساخته شده

برای لیتینگ مواد خاص غیر از مس، آلومینیوم

(2)پیکربندی دستگاه چرخاندن کاموتاتور

Z محور Mitsubishi Servo سیستم (طول چرخش)

X محور سیستم Mitsubishi Servo (عمق چرخش)

سیستم Y محور Mitsubishi Servo (دست فشار)

صفحه لمسی: میتسوبیشی

تایوان TBI میله پیچ توپ

سیلندر تایوان ایرتاک

(3)مشخصات ماشین چرخ دار دقیق

گردی کاموتاتور: ≤0.0035mm

(این بستگی به مواد کاموتاتور کاربر، کیفیت میله آرماتور و کیفیت بیئر دارد)

خشکی: ≤Ra 0.4 (( بستگی به کیفیت آرمیچر مشتری دارد)

OD آرماتور: Ф20~Ф100mm (بغل کاموتاتور < 100mm)

طول میله: 32 ~ 250mm

محور OD: Ф3~Ф25mm

کموتاتور OD: Ф4.3~Ф50mm

سرعت تغذیه قطعات جهت Z: قابل تنظیم در صفحه لمسی، قابل تنظیم بدون گام

سرعت بازگشت برش دهنده جهت Z: بر روی برنامه تنظیم شده است

سرعت تغذیه برش X جهت: قابل تنظیم در صفحه لمسی، تنظیم بدون گام

سرعت بازگشت برش دهنده جهت X: بر روی برنامه تنظیم شده است

طول برش جهت Z: قابل تنظیم در صفحه لمسی، حداکثر می تواند 4 برابر متفاوت تنظیم شود

طول برش ((حداقل 30mm)

جهت حرکت Z: حداکثر 80mm

بهره وری تولید: کل چرخه≤12sec/pc ((دو بار برش)

فشار هوا: 4 تا 6 کیلوگرم در سانتی متر مربع

تکیه: مجله شکل V الماس

کل قدرت: 2.5KW

قدرت ماشین: 50/60 هرتز AC220V ± 10% ((یک فاز)

قدرت ماشین پاک کننده حفاری: 50/60Hz AC230V ± 10% ((یک فاز)

قدرت جاروبرقی: 1.5KW،50/60Hz AC380V ± 10% ((سه مرحله ای)

وزن: حدود 1100 کيلوگرم

ابعاد ماشین: 1,300mm x 900mm x 1600mm3

لطفا روی عکس زیر کلیک کنید تا ویدیو را ببینید
