جزئیات محصول:
پرداخت:
|
شرایط: | جدید | سیم ها: | سیم های موازی |
---|---|---|---|
اندازه OD: | 198mm ((7.79'), 226mm ((8.89'), 262mm ((10.31'') | نوع اتوماسیون: | سیم پیچی، نمایه سازی، بستن و برش تمام اتوماتیک |
رنگ ماشین: | سفید یا به ازای هر مشتری مورد نیاز | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
ایستگاه: | ایستگاه تک یا ایستگاه دوگانه در دسترس است | نوع سیم پیچ: | سیم پیچی فلایر به جای پیچیدن سوزن |
برجسته: | دستگاه پیچ و خم فن سقف,دستگاه پیچ و تاب فن,fan winding machine |

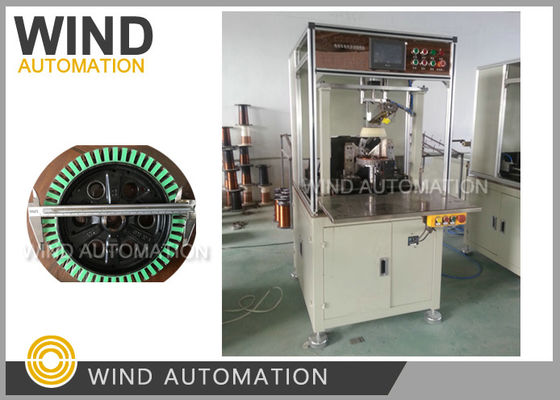

3KW دوچرخه برقی سیم پیچ ماشین هاب موتور چرخ موتور پیچ WIND-HMW-1M
کاربرد:
استاتور موتور بزرگ مانند OD 198mm، 226mm، 262mm ((7.79' ~ 10.33'')
دوچرخه برقی، موتور هاب، موتور چرخ
مزایا:
1. سه محور سیستم سرو، پیچ و تاب، شاخص، مرتب کردن توسط موتور سرو Mitsubishi کنترل می شود
2. پروازگر داره سريع حرکت ميکنه
3. استاتور بزرگ بیرونی که قطر بیرونی استاتور را تا 266mm پوشش می دهد
4موتور سرو با چرخش ثابت، تنش ثابت
5تجربه زیادی در چرخاندن دوچرخه های الکتریکی تا 72 ولت دارم
اطلاعات فنی:
اسلات های استاتور: نیازی نیست
قطر بیرونی استاتور:198mm، 226mm، 262mm
ارتفاع تخته: 14-30mm
قطر سیم: 0.3mm- 0.6mm
تعداد سیم ها: 1 تا 13 عدد
فشار منبع هوا:0.4-0.7MPa
ولتاژ منبع برق: 3 فاز 380V ± 10% 50Hz
قدرت: حدود 3KW
سوال و جواب:
1.چگونه دستگاه پیچ و تاب شاخص سازی را انجام می دهد: دستی یا خودکار؟
به طور خودکار با دستگاه سرو Mitubishi
2.چگونه استاتور در طول فرآیند پیچ و تاب ثابت می شود؟
بار دستی بر روی استاتور به شاخه و فشار با پوشش
3.چه محدوده ای از قطر سیم مس می تواند ماشین شما کار کند (حداقل و حداکثر) ؟
0.3mm تا 0.51mm
4محدوده طول انباشته شدن ماشین پیچکاری چیست؟
ارتفاع استایل موتور چرخ استاندارد10mm ~ 30mm،
20mm ~ 50mm (بر حسب نیاز ساخته شده)
5.فرآیند پیچ و خم کردن اتوماتیک است یا دستی؟
به طور خودکار با دستگاه سرو Mitubishi
6.آیا امکان فشرده سازی و فشرده سازی سیم مس در طول یا بعد از پیچیدگی وجود دارد؟
فشرده سازی سیم پس از فرآیند پیچ و تاب با یک ماشین جداگانه
7.آیا دستگاه محدودیت در ابعاد عرض سوراخ باز دارد؟
حداقل عرض دریچه باز> 1.8mm، در چین دریچه باز موتور پیچ و تاب معمولا 2mm، 3mm است
8.ارتفاع ماشین در ناحیه کاری اپراتور چیست؟
ارتفاع کار دستگاه پیچ و خم کردن 750mm
9. آیا دستگاه هر سنسور برای بررسی اگر سیم کشی درست است ((مثلا سنسور به
ببينيد سيم شکسته است يا نه؟
متوقف کردن ماشین و هشدار در صورت شکستن سیم
10شما ماشين داريد که بعد از چرخ کردن موتور رو تست کنه؟
بله، دستگاه تست جداگانه
11.چطوري قطعه رو قبل و بعد از پیچيدن روي ماشين قرار ميدي؟
این یک موتور چرخ سنگین حدود 15 کیلوگرم است.
ما با اين استاتور سنگين برخورد نکرديمبارگذاری / تخلیه بالا به صورت دستی کمتر از 5 کیلوگرم
به عنوان مثال یک 198mm OD چرخ موتور استاتور وزن در حدود 2KGS
پیکربندی اصلی:
سیستم کنترل
|
ژاپن میتسوبیشPLC
|
سیستم سرو
|
ژاپن میتسوبیشسیستم سرو
|
سیستم تنش
|
موتور سرو با چرخش ثابت، تنش ثابت
|
لطفا روی تصویر زیر کلیک کنید تا ویدیو را ببینید
