خط خطی 600RPM لامیناسیون مستقیم برای BLDC PMSM و موتورهای EV

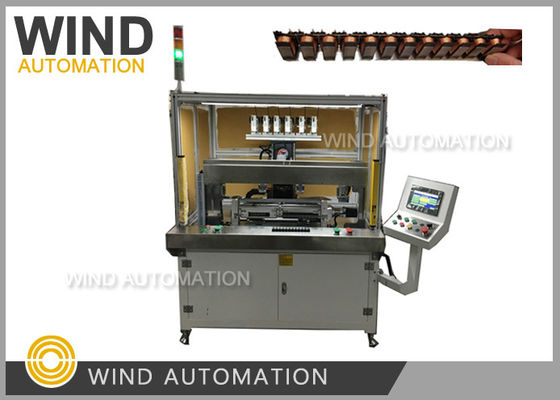

لامیناسیون مستقیم 3 فاز BLDC موتور پیچ ماشین سیم به سمت ترمینال WIND-ZR158-2







استفاده از ماشین پیچ:



BLDC استاتور لامیناسیون مستقیم ماشین پیچ و خم یک روند برای تولید کنندگان موتور است که می خواهند به



تولید نرخ پر شدن سوراخ بالا، اندازه سوراخ کوچک، موتورهای الکتریکی با عملکرد بالا







داده های فنی دستگاه پیچ:



قطر سیم: 0.1mm تا 0.8mm (AWG38 تا AWG20)



طول کل استاتور: حداکثر 400 میلی متر



ارتفاع استاتور: حداکثر 100 میلی متر



تعداد اسلات: بدون محدودیت



تعداد چرخ ها: محدود نیست



سرعت پیچ: 600RPM (بر اساس اندازه قطر سیم، ارتفاع پشته)



منبع هوا: 0.4 ~ 0.7MPa



قدرت ماشین: 8KW



3 فاز AC 380V 50 ~ 60Hz



وزن: حدود 900 کیلوگرم



ابعاد: 1100 ((W) * 800 ((D) * 2000 ((H) mm







دستگاه پیچ و خم WIND-ZR158 مزیت های رقابتی:



1. طراحي ژاپن، ساخته شده در چين



2. دو ایستگاه کاری می تواند باد 24SWG، 68 دور، 9 قطب دندان استاتور در 1.5mintues (1.5 دقیقه/2pcs)



3. هر بخش پیچ و تاب طناب ها Displaament مرتب و مرتبلایه پیچ و تاب کامل نه تنها مرتب و مرتب است



ظاهر، همچنین کیفیت خوب با مقاومت کوچک



4. دو ایستگاه یا سه ایستگاه با دستگاه بارگیری خودکار هستند



5. زمان چرخه از پیچ 1pc استاتور پیچ (تطلبات پیچ به عنوان در زیر)



    1.5 دقیقه/2 عدد (2 ایستگاه کار) ، 1.5 دقیقه/3 عدد ((3 ایستگاه کار))آک استول



لازم است 68 دور از سیم پیچ و خم شود. پیچ و خم از ترمینال اول شروع می شود و سیم به ترمینال ها پیچ و خم می شود.



و سپس قطب اول 68 دور از کویل را می چرخاند سپس سیم از پشت قسمت به قطب چهارم می رود



در اینجا دوباره 68 دور در جهت ساعت و سیم از عقب به قطب هفتم حرکت خواهد کرد و دوباره پیچ و خم 68 دور از کویل



و بعد از آن، ترمینال کوچک را پیچید.







ویژگی دستگاه پیچ و خم کردن استیک تراش مستقیم:



1از طریق حرکت سوزن پیچ و تاب و چرخش هسته آهن لایه بندی،



بنابراین با تغییر برنامه پیچ و خم محصول، پیچ و خم مربوطه



با ضخامت مختلف کور استیک و چرخش های مختلف تعداد قطب های هسته می تواند به راحتی تنظیم شود



2. گفتگوهای انسان و ماشین می تواند اطمینان حاصل شود که حالت عملیات و نگهداری آسان تر



3. سیم مارپیچی می چرخد no. cripmed به ترمینال می تواند به صورت خودسرانه تنظیم و در هر محل 360 ° متوقف شود،



در نتیجه، قرار دادن سیم پل ساده و راحت است و زمان چرخه کلی را کوتاه می کند.



بهبود بهره وری تولید



4. در طول پیچ و تاب، تعداد کویل در هر لایه می تواند به طور انعطاف پذیر تغییر به تحقق محصولات مختلف



نوع لایه.



5از آنجایی که عملیات خروجی سیم مس با سیستم کنترل یاسکاوا انجام می شود



و موتور Yaskawa servo، ثبات موقعیت سیم استایل شده در سوراخ می تواند تضمین شود



و در نتیجه زمان پیچ و تاب را کوتاه می کند.



6روش تغذیه دستی یا خودکار روبات می تواند انتخاب شود.



بارگذاری و تخلیه خودکار می تواند تولید خودکار کامل خطوط تولید را تحقق بخشد،



صرفه جویی در هزینه های نیروی کار برای مشتریان تولید کننده موتور در تولید انبوه.



7. تمام واحدهای تجهیزات پیچ و تاب کاملا استاندارد شده اند و ابزار آسان برای تعویض



نگهداری کل دستگاه پیچ و خم ساده تر و راحت تر است.

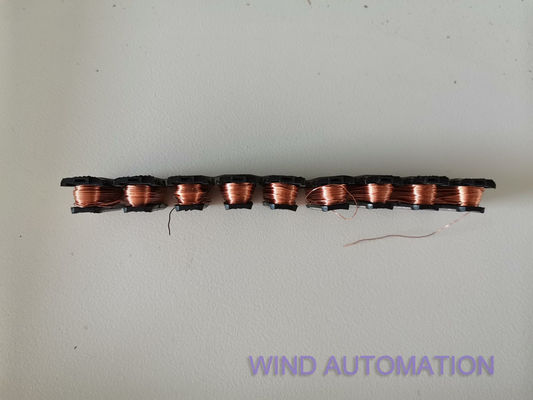

مثال 9 قطب در هر دندان وجود دارد.



سری پیچ و تاب:



قطب اول قطب چهارم قطب هفتم



قطب دوم، قطب پنجم، قطب هشتم



قطب سوم قطب ششم قطب نهم قطب



سیم: 24SWG دوپوش







پیکربندی اصلی دستگاه پیچ:



سیستم کنترل	ژاپن یاسکاوا
سیستم سرو	ژاپن یاسکاوا
قطعات الکتریکی ولتاژ پایین	شنایدر
صفحه لمسی	وین ویو
سنسور/مبدل محدودی	امرون
راهنمای پیچ	هیوین
واحد پنوماتیک	حمله هوايي
محموله توپ	NSK
کمربند هماهنگ سازی (کمربند زمان بندی)	کانتیننتال







در BLDC پیچ و خم ماشین، دو گزینه وجود دارد، یکی است که میله، و دیگر است که کمربند.



دستگاه متفاوت است: استفاده از پیچ برای تبدیل حرکت چرخش از طریق مغز به



حرکت خطی. استفاده از محرک کمربند برای انتقال حرکت چرخش، تغییر جهت چرخش،



و نسبت سرعت را تغییر دهید. درایو پیچ، فولاد خوب، می تواند گشتاور بزرگ، موقعیت دقیق، آسان به انتقال



تولید ارتعاش ضربه در هنگام تغییر مکرر. انتقال کمربند، انتقال صاف، حذف



یک، پیچ توپ پیچ توپ یک محصول ایده آل است که



تبدیل حرکت چرخش به حرکت خطی یا تبدیل حرکت خطی به حرکت چرخش. پیچ توپ شامل



از پیچ، مغز و توپ. عملکرد آن تبدیل حرکت چرخش به حرکت خطی است، که بیشتر



گسترش و توسعه پیچ های توپ. اهمیت این توسعه تغییر است



به دلیل مقاومت اصطکاک کوچک، پیچ های توپ به طور گسترده در



انواع تجهیزات صنعتی و ابزار دقیق.





پیچ توپ رایج ترین عنصر انتقال در ابزارهای الکتریکی و ماشین آلات دقیق است.



عملکرد اصلی تبدیل حرکت چرخش به حرکت خطی یا تبدیل گشتاور به معکوس محوری است



قدرت، همزمان با دقت بالا، برگشت پذیری و ویژگی های بالا از بهره وری.



ویژگی های پیچ توپ:





1. بدون واکنش، سفتی بالا



پیچ توپ می تواند به فشار اضافه شود، زیرا فشار مقدماتی می تواند فضای محوری را به یک



ارزش منفی، و سپس یک سفتی بالاتر (بالت پیچ از طریق توپ برای دادن فشار، در واقعی



استفاده برای دستگاه های مکانیکی و غیره، به دلیل توپ نیروی دفع کننده می تواند سفتی سیم را افزایش دهد



بخش).





2. تغذيه با سرعت بالا ممکن است



پیچ توپ می تواند تغذیه با سرعت بالا (تحرک) را به دلیل کارایی بالای حرکت و گرما کم خود به دست آورد



نسل.





3تضمین دقت بالا

جفت پیچ توپ به طور مداوم با بالاترین سطح جهان از ماشین آلات و تجهیزات تولید می شود



به ویژه دمای و رطوبت در کارخانه به شدت کنترل می شود



محیط برای خرد کردن، جمع آوری و بازرسی فرآیندهای مختلف، با توجه به کیفیت کامل



سیستم دقت کامل را تضمین می کند.





4. در مقایسه با پیچ کشویی، گشتاور راننده 1/3



از آنجا که بسیاری از توپ های رولینگ بین میله پیچ از جفت پیچ توپ و مغز وجود دارد، بالاتر



در مقایسه با جفت پیچ کشویی قبلی، عملکرد رانندگی



چرخش به 1/3 یا کمتر می رسد، یعنی قدرت مورد نیاز برای دستیابی به همان نتیجه حرکت 1/3 از آن است



این کار برای صرفه جویی در برق مفید است.





5. ميکروفود مي تونه

از آنجا که جفت پیچ توپ استفاده می کند حرکت توپ، گشتاور شروع بسیار کوچک است، و هیچ خزیدن



پدیده ای مانند حرکت کششی رخ می دهد و تغذیه دقیق میکرو می تواند تضمین شود.



دوم، کمربند زمان بندی یک کمربند بی پایان با طناب سیم فولادی یا فیبر شیشه ای به عنوان لایه قوی و



پوشیده شده با پلی اورتان (پلی اورتان کمربند زمان بندی) یا لاستیک نئوپرن (کمربند زمان بندی لاستیک).



دور کمربند به شکل دندانی ساخته شده و با چرخ دندانی کمربند متصل می شود.



کمربند تایمینگ رانده می شود، نسبت انتقال دقیق است، نیروی بر روی شاخه کوچک است، ساختار



فشرده، مقاومت در برابر روغن، مقاومت در برابر لباس خوب است، عملکرد ضد پیری خوب است،



دمای استفاده -20°C-80°C، v<50m/s، P<300kw، i<10، همچنین برای درایوهای با سرعت پایین برای درایوهای که نیاز به



همگام سازی. درایو کمربند زمان بندی از یک کمربند حلقه ای با یک پروفایل دندان به طور مساوی فاصله دارد



بر روی سطح بیرونی داخلی و یک چرخ با یک anastomosis مربوطه.



مزایای محرک های کمربند، محرک های زنجیره ای و محرک های دنده. هنگام چرخش، قدرت توسط شبکه منتقل می شود



دندانها با شکاف های دندانی چرخ. محرک کمربند هم زمان دارای نسبت انتقال دقیق است.



بدون لغزش، می تواند نسبت سرعت ثابت، انتقال صاف، جذب ارتعاش، نویز پایین را بدست آورد،



محدوده نسبت انتقال، به طور کلی تا 1:10سرعت خط مجاز تا 50M / S، ارائه قدرت از



چند وات تا صدها کیلووات. کارایی انتقال بالا، به طور کلی تا 98٪، ساختار جمع و جور،



مناسب برای انتقال چند محور، بدون روانکاری، بدون آلودگی، بنابراین می تواند در مکان هایی که



این محصول به طور گسترده ای در صنایع نساجی، ماشین آلات و ماشین آلات استفاده می شود.



ابزار، دخانیات، کابل های ارتباطی، صنعت سبک، صنعت شیمیایی، فلزات، ابزار



تجهیزات، مواد غذایی، معدن، نفت، خودرو و صنایع دیگر در انواع مختلف



انتقال.



مشخصات کمربند هم زمان:

(1) انتقال دقیق، بدون لغزش در طول کار، و نسبت انتقال ثابت؛

(2) انتقال صاف، با بافر، کاهش لرزش، سر و صدا کم؛

(3) کارایی انتقال بالا، تا 0.98اثر قابل توجهی در صرفه جویی در انرژی

(4) نگهداری آسان، بدون روغن، هزینه نگهداری کم

(5) محدوده نسبت سرعت بزرگ است، به طور کلی تا 10، سرعت خط می تواند به 50m/s برسد، با قدرت بزرگ



محدوده انتقال، تا چند وات تا چند صد کیلووات؛

(6) می تواند برای انتقال فاصله طولانی با فاصله مرکزی تا 10 متر استفاده شود.

سوم، نکات مختلف

1استفاده از پیچ این است که حرکت چرخش را به یک حرکت خطی از طریق مغز تبدیل کند.



استفاده از انتقال کمربند هم زمان برای انتقال حرکت چرخش، تغییر جهت چرخش است.



و نسبت سرعت را تغییر دهید. درایو میله، با فولاد خوب می تواند چرخش بزرگ، موقعیت دقیق را منتقل کند،



و آسان برای تولید ارتعاش ضربه در هنگام تغییر مکرر.



پیچ توپ و مغز، دقت حرکت خطی بالا است، به ویژه در تغییر مکرر بدون



جابه جایی تعویض. اصطکاک بین پیچ توپ و مغز بسیار کوچک است و بسیار آسان است



انتقال کمربند، انتقال صاف، از بین بردن لرزش، آسان برای دور انداختن تحت سنگین



بارگذاری

2از آنجا که هیچ شکاف بین پیچ توپ و پیچ زنانه، دقت بالا است زمانی که خطی



حرکت، به خصوص زمانی که تعویض مکرر نیازی به جبران شکاف ندارد.



بین پیچ توپ و مغز بسیار کوچک است و آن را بسیار آسان به چرخش است.



سیم پیچ برای تبدیل حرکت چرخش به حرکت خطی و تبدیل گشتاور به نیروی معکوس محوری است.



دارای ویژگی هایی مانند دقت بالا، برگشت پذیری و کارایی بالا است که یک جهش برای خطی است



مجموعه ي حرکت.

3، محرک کمربند دارای یک ساختار ساده، انتقال صاف، هزینه پایین و جذب ارتعاش بافر است



ویژگی های: پیچ توپ و موتور باید به وسط اتصال متصل شود برای دستیابی به انعطاف پذیر



اتصال: کمربند زمانبندی می تواند به طور مستقیم با یک چرخ هم زمان به میله خروجی موتور متصل شود.
