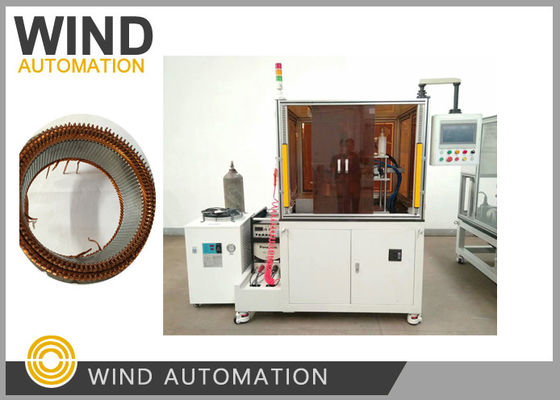

220 ولت / 380 ولت 50 هرتز دستگاه فيوز کنيوتر با صفحه لمسي 600 کيلوگرم
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| استفاده از جوش: | مجموعه ای از ژنراتور های راه اندازی | تکنولوژی خودرو: | استفاده از جوشکاری استاتور نقره |
|---|---|---|---|
| فرایند تولید: | فرآیند سیم پیچی استاتور شامل تشکیل پین، درج، عایق شکاف، پیچش هادی (دو لایه)، جوشکاری TIG انتهای هادی | محل جوش: | دستگاه جوش تیگ هادی مسی |
| نوع فیوزینگ: | عملیات جوشکاری و تنظیم برای اپراتور آسان است | PLC: | میتسوبیشی |
| وزن ناخالص: | 600 کیلوگرم از جمله پالت بسته بندی | دستگاه سروو 4 محور: | دوک جوشکاری، دوک شاخص، شفت تغذیه و شفت لیفینگ با سروو موتور میتسوبیشی |
| برجسته: | دستگاه جوش قوس,دستگاه جوش التراسونیک,ultrasonic welding machine |
||
جوش Tig بدون کاموتاتور جفت ماشین فیوز برای مجمع ژنراتور استارتر یکپارچه WIND-TIG برای صنعت خودرو
(1)کاربرد:
یک مجموعه از ژنراتور های استارتر،
(2)مزایا:
1به چند تا از تولیدکنندگان معروف چین عرضه شده، تجربه ی غنی،
تیم مهندسی تجربه زیادی در جوش BSG موتور استاتور hairpin دارند
2. کیفیت جوش تضمین شده است ، اتوماتيك بادي می تواند نمونه های جوش فقط هزینه ابزار را پرداخت کند
قبل از اتمام دستگاه جوش
3. تجربه غنی در دستکاری استاتورها با ابعاد زیر
| اندازه Stator OD | جعبه شماره |
| 142 میلی متر | 96 اسلات |
| ۷۲ اسلات |
(3)ویژگی جوش TIG:
جفت جوش می تواند تنظیم شود،
می توان مفصل شروع را تنظیم کرد.
و ایستادن به تنهایی برای جوشکاری اصلاح می تواند تنظیم شود
(4)TIG دستگاه جوش و فیوز پارامتر:
منبع برق: 220 ولت یا 380 ولت،50 هرتز
فندل جوش، فندل شاخص سازی، گره تغذیه و گره رزگاری با موتور سروشی میتسوبیشی
PLC: سری Mitsubish 5U
صفحه لمسی: WEINVEIW
سیلندر: هوايي
فشار:>0.5MPa
وزن: حدود 600 کیلوگرم
ابعاد:800*800*1500mm
پرسش و پاسخ
1.در مورد توالی فرآیند جوش، پارامترهای ورودی (مانند جریان، ولتاژ، زمان نگه داری، و غیره...)
و مشخصات، روش دستکاری مواد (مکانیزم بارگذاری / تخلیه و غیره)
فرآیند جوش کاملاً خودکار است، در در هنگام جوش بسته می شود،
و بارگیری/فرار توسط اپراتور
پارامتر دیگر است accoring به وضعیت واقعی استاتور
2.هدف دقیق گاز آرگون در این دستگاه جوشکاری چیه ؟
چطوري دو تا کویل مسي رو بدون چوب پر کن ببنديم؟
هدف گاز آرگون که توسط تفنگ جوش خارج می شود، حفاظت از قطعه کار استاتور است.
چون دمای هوا خیلی بالاست
To ensure TIG welding quality The previous process such as enamel remove (contorl the remove size should be more than 8mm)cropping need to ensure the stator quality before welding The PLC tell to weld one slot by slot,
| S. NO | ISG دستگاه جوش پرس و جو | نظرات اتوماسیون بادی |
| اطلاعات اساسی: | ||
| 1 | زمان چرخه در هر بخش؟ | 2s در هر اسلات 3.2 دقیقه |
| 2 | چه گاز بی اثر برای جوش استفاده می شود؟ | آرگون |
| 3 | زمان جوشکاري در هر اسلات؟ | 2s در هر اسلات |
| 4 | ولتاژ اصلی و جریان ترانسفورماتور؟ | نه، با جوش مقاومت فرق داره |
| 5 | ولتاژ ثانوي و جريان ترانسفورماتور؟ | جوش TIG ولتاژ اولیه و ثانویه ندارند |
| 6 | جريان جوش بر روي محصول؟ | 90A ~ 110A |
| 7 | چرخه جوش در کنترل کننده جوش 1 چرخه = میلی ثانیه | 0.؟ برابر ms است |
| 8 | چگونه دمای کویل (محصول) اندازه گیری و کنترل می شود؟ | جریان رو کنترل کن، درجه حرارت رو کنترل نکن اندازه گیری با سنسور دما ضروری نیست |
| 9 | فشار ورودی برای دستگاه جوش در بار/PSI | بالاتر از 0.5MPa > 5Bar |
| 10 | سرعت جریان گاز بی اثر و ظرفیت سیلندر در LBS | سرعت جریان گاز بی اثر قابل تنظیم است، می تواند توسط فشار سنج بررسی شود |
| 11 | چه نوع سيستم خنک کننده اي لازم است؟ | آب |
| 12 | سرعت خنک شدن؟ | خنک سازی دایره داخلی ثابت |
| 13 | پارامتر جوشکاری مانند (Sqeeze/Hold/Weld Current/Weld time per cycle/Pressure) | نیازی به توجه زیادی در حال حاضر، آن را برای مرجع مفید نیست، می تواند پارامتر تنظیم |
| 14 | وقتي که فشار اضطراري رو فشار ميدي فشار هوا و قدرت PLC قطع ميشه ؟ | حالا ما به عنوان توقف ماشین تنظیم می کنیم، سپس دوباره تنظیم می کنیم، همه به موقعیت اولیه می روند همچنین ما می توانیم به عنوان شما درخواست تنظیم |
| 15 | دستگاه مفهوم SMED داره؟ | 120mm تا 160mm، ( اندازه فعلی OD شما 142mm است) در 20 دقیقه تا 30 دقیقه |
| 16 | اطلاعات ثبت شده مثل جريان جوش در دسترس هست؟ | آره |
بر اساس هیبرید HEV، آن را با یک موتور محرک مجهز نیست، تنها موتور BSG، که کمترین هزینه سیستم مخلوط نور است.موتور دارای گشتاور قدرت بزرگ و بهره وری انتقال کمربند بزرگ است. موتور در شروع و سرعت پایین رانده می شود، که به سرعت افزایش می یابد و تجربه رانندگی صاف و راحت دارد.نیازی به تغییر مکرر در مراحل شروع و سرعت متوسط و کم نیستموتور BSG یک ژنراتور استارتینگ یکپارچه با کمربند است.برای هیبریدیزاسیون انبوه مقرون به صرفه ساخته شده است.، مانند توقف پیشرفته شروع، راه اندازی و تقویت الکتریکی 13 تا 20 درصد سوخت را صرفه جویی می کنند.در یک نرم هیبریدی برنامه 48 ولت موتور الکتریکی جایگزین 12 ولت ژنراتور و به طور مستقیم به موتور از طریق یک کمربند نصب شده است.
