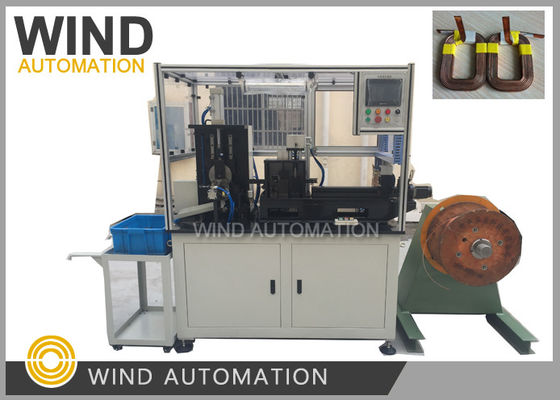

ماشین پیچ و خم اتوماتیک موتور AC با یک ایستگاه با مواد متقابل

استاتور استارتر میدان مغناطیسی کویل پیچ و خم موصل شکل گیری و پیچ و خم باد-PCW-F1

مفرآیند کار

دستگاه می تواند به طور خودکار کپسول میدان را با فرآیند زیر به طور مداوم پیچید،

تغذیه اتوماتیک سیم→ صاف کننده سیم → ترمینال شروع خم→ تغذیه سیم I،→ خم کردن→ تغذیه سیم II→ فشار سیم به ابزار→ شکل دادن→ تغذیه کاغذ و پیچ و خم کردن→ برش سیم→ برش کاغذ→ پیچ و خم کردن→ تخلیه,

تولید: حدود 15 تا 30 پوند در هر قطعه، حدود 2000 عدد در هر شیفت/8 ساعت

ساخت ماشین آلات

1مکانیسم صاف کردن سیم

شامل X، Y جهت دو مجموعه هدایت چرخ راست

و سیلندر، سیلندر سیم را می کشد تا آن را راست کند.

2. مکانیسم تغذیه سیم

موتور سرو دلتا، ماژول تغذیه سیم را برای تغذیه سیم هدایت می کند.

طول تغذیه سیم می تواند بر روی صفحه نمایش تنظیم شود، و محدودیت سوراخ سیم می تواند اطمینان حاصل شود

پيگيري سيم درست بود

3شروع میکانیسم خم کردن ترمینال

استفاده از سیلندر برای رانندگی چرخ چرخ برای خم کردن ترمینال شروع،

جهت خم شدن می تواند چپ یا راست باشد

4. مکانیسم خم کردن سیم

متشکل از دستگاه سیم فشار و دستگاه خم کردن،

جهت خم شدن می تواند چپ یا راست باشد

5مکانیسم برش

با قطرهاي مخصوصي که براي سيم هاي فيلدي اختصاص داده شده اند

6مکانیسم پیچ و تخلیه کویل

مکانیسم پیچ و تاب کویل شامل دستگاه سیم فشار است که توسط سیلندر رانده می شود.

دستگاه چرخش که توسط سرو موتور دلتا با بخش انتقال ریزورتور هدایت می شود.

ابزار، دستگاه کلیمپ ابزار، دستگاه پرتاب

مکانیسم تغذیه سیم، سیم خم شده را به موقعیت ثابت ابزار تغذیه می کند.

دستگاه فشار سیم شروع به فشار سیم، دستگاه چرخش چرخش،

وقتي که به موقعيت ثابت چرخيدن کاغذ تغذيه خواهد شد،

و ادامه به چرخش به موقعیت تنظیم شده، و کاغذ را برش دهید، چرخش به طناب پیچ.

ابزار دستگاه کلیمپ گشوده، finshed کویل خارج و تکرار از ابتدا.

7دستگاه راهنمای کاغذی

متشکل از قفسه کاغذ، موتور تغذیه کاغذ و دستگاه چاپ کاغذ

8قاب ماشين آلومينيومي با شيشه آلي است

9دستگاه پیچ و خم قطعات اصلی

سیمنز یا دلتا PLC

موتور سرو دلتا

صفحه لمسی Weinveiw

وزن: حدود 650 کيلوگرم

ابعاد ماشین: 1500mm x 900mm x 1700mm³
