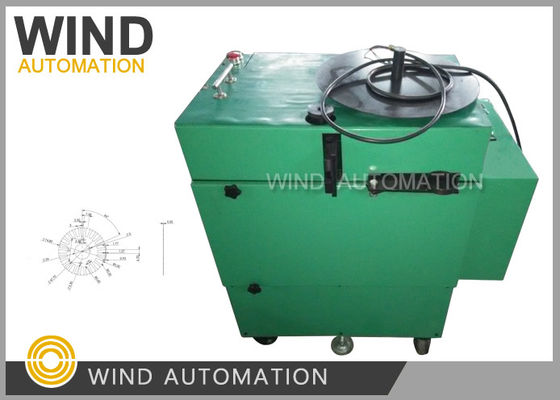

دستگاه درج کاغذ بوش موتور فن روتور خارجی اسلات استاتور WIND-IP-3

کاربرد:

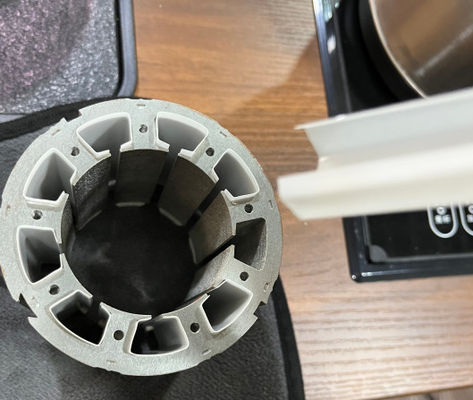

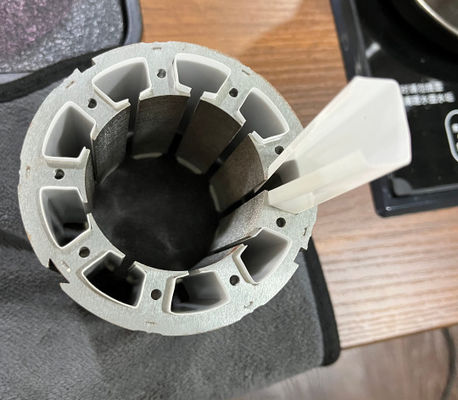

این دستگاه درج کاغذ، پلی استر کاغذ عایق را برش داده و در اسلات استاتور موتور BLDC قرار می دهد.

فرآیند تشکیل، برش، درج، نمایه سازی به شکاف بعدی است،

این عمل را تکرار کنید تا تمام شکاف های آرمیچر تنظیم شده تمام شود،

1. این دستگاه شکل دهی و وارد کردن کاغذ از یک مجموعه موتور 0.75 کیلووات، یک کاهنده با ترمز، یک مجموعه تسمه تغذیه کاغذ و جعبه تغذیه متشکل از چرخ دنده های پیچ خورده، یک مجموعه ابزار، یک کابینت و همچنین قاب بدنه تشکیل شده است.

2. این دستگاه درج کننده اسلات عمل مکانیزه کامل را اتخاذ می کند. جعبه تغذیه کاغذ عایق را وارد ابزار می کند، مجهز به کف ابزار، سوزن های پانچ و کاتر. هنگامی که کاغذ به موقعیت ارسال می شود، کاغذ برش کاغذ را برش می دهد و آن را به پایین ابزار فشار می دهد. در مرحله بعد، سوزن به سمت پایین می‌کوبد، کاغذ را به ابزار فشار می‌دهد، آن را فشار می‌دهد، سپس آن را پانچ می‌کند تا کاغذ شکل‌گرفته را در بدنه قطعه کار فرو کنید. پس از آن، سوزن برمی گردد، تقسیم کننده می چرخد، دنده به جلو حرکت می کند. یک شکاف تمام شده است، سپس شکاف دوم را وارد کنید. دستگاه مجهز به یک سوئیچ القایی بر روی شفت چرخان است و پس از یک چرخه به طور خودکار متوقف می شود.

3. این دستگاه درج کاغذ عایق می تواند به طور خودکار وارد کردن کاغذ انجام دهد، بارگیری و تخلیه توسط دستی انجام می شود. برای قرار دادن کاغذ به رول کاغذ نیاز است. عرض باید برابر با طول پشته قطعه کار باشد.

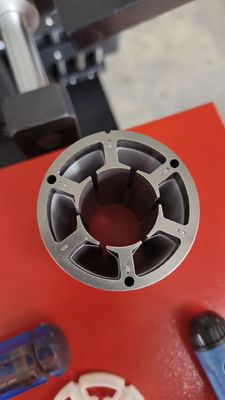

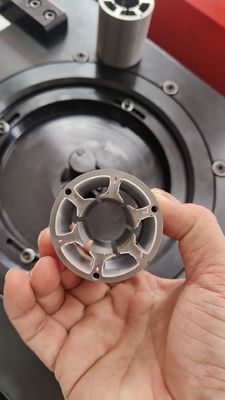

4. این دستگاه بوش اسلات استاتور موتور BLDC برای قطعه کار استاتور با 8 ~ 48 اسلات مناسب است. این می تواند تغذیه خودکار کاغذ، شکل دهی و چرخش زاویه ای را انجام دهد. کاغذ باید به درستی در شکاف قرار داده شود.

سوال کلینت سازنده موتور:

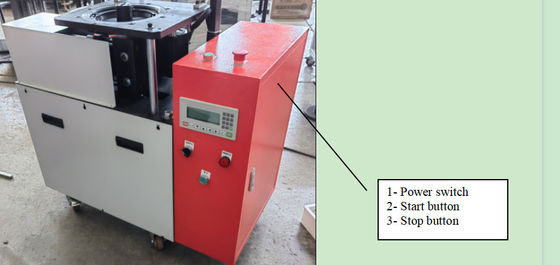

آیا دستورالعملی در مورد نحوه کار با دستگاه درج کاغذ دارید؟

پاسخ اتوماسیون بادی

https://youtu.be/Xu68ZYUudmg

لطفا برای مشاهده فیلم کار دستگاه درج کاغذ فن موتورر روی عکس زیر کلیک کنید
