تست کننده گردی برای موتور DC یا موتور جهانی تماس پایدار را حفظ کنید

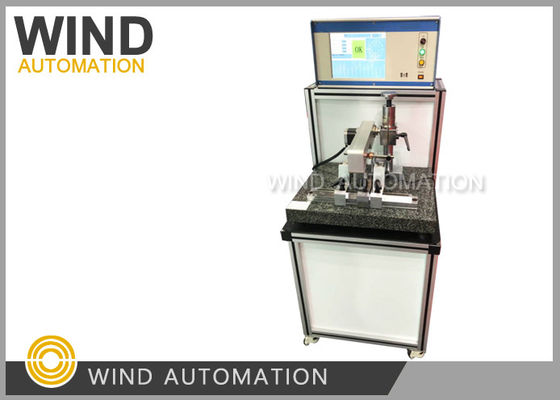

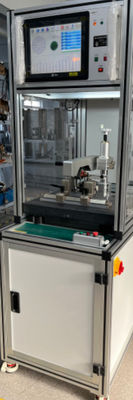

دستگاه آزمایش گردی کموتاتور و ارتباطات خوب برای موتور DC برش شده WIND-RM-10

https://youtu.be/dJMY6JVncCY

(1)هدف از آزمایش گردی کموتاتور

اگر آمپول گرد نیست، این افزایش شانس استفاده برش افزوده بر روی DC برس شده

محور، و همچنین افزایش قوس و جرقه ای از کامتوتر به این ترتیب از بین بردن

شکل کموتاتور، گرد بودن کموتاتور برای عملکرد آرماتور خیلی مهمه.

آزمایش گردی کامتوتر مهم است زیرا کامتوتر سطح تماس الکتریکی کشنده یک موتور DC یا موتور جهانی است.

اگر به اندازه کافی گرد نباشد، برس ها نمی توانند تماس پایدار را در طول چرخش حفظ کنند. این باعث چندین مشکل جدی می شود:

1. شعله زدن و قوس زدن با برس
   یک کموتاتور خارج از دور باعث می شود که برس در طول چرخش بالا و پایین پرتاب کند. این به طور متناوب تماس را قطع می کند و باعث ایجاد قوس الکتریکی (شعلات) می شود. آسیب های قوس:

• سطح کموتاتور
• برش های کربن
• عایق نزدیک

2. استفاده بیشتر از برس
   گردی ضعیف باعث فشار نامتناسبی بین برس و کامتوتر می شود. برخی از مناطق اصطکاک بیش از حد را تجربه می کنند که منجر به:

• مصرف سریع برس
• پوشیدن صورت از طریق برس نامنظم
• هزینه نگهداری بالاتر

3. عدم ثبات عملکرد الکتریکی
   تغییر فشار تماس باعث تغییر مقاومت تماس می شود. این می تواند منجر به:

• جریان ناپایدار
• نوسان گشتاور
• صداهای الکترومغناطیسی
• کاهش بهره وری

در موتورهای دقیق، حتی کمی از کمیت می تواند به طور قابل توجهی بر عملکرد تأثیر بگذارد.

4. لرزش مکانیکی و سر و صدا
   یک کموتاتور منحرف مانند یک سطح چرخانگی نامتعادل رفتار می کند. برس ها بارها و بارها بر نقاط بالا تاثیر می گذارند و باعث می شوند:

• لرزش
• سر و صدا
• خستگی مکانیکی

5. خطر آسیب به لوله ی آمپول
   ضربه های محلی و گرمایش ممکن است بخش های کاموتاتور (بارها) یا عایق میکا را گشوده و ترک کند. موارد شدید می توانند منجر به:

• میله های بلند
• مدار کوتاه
• خرابی روتور فاجعه بار

6. اهمیت موتورهای با سرعت بالا
   در RPM های بالاتر، حتی خطاهای کوچک گردی تقویت می شوند زیرا اثرات برس بیشتر و با قدرت بیشتری رخ می دهد. بنابراین تحمل گردی برای:

• موتورهای خودرو
• ابزار برق
• موتورهای جاروبرقی
• موتورهای استارتر

هدف تولید معمول
در تولید موتور، آزمایش گردی معمولا برای تأیید موارد زیر استفاده می شود:

• کیفیت چرخاندن و خرد کردن پس از ماشینکاری
• محور و کنتریکتور
• تغییر شکل پس از قالب گیری یا پیکهای داغ
• دقت مونتاژ

روش های بازرسی مشترک

• اندازه گیری جریان شاخص شماره گیری
• تست کننده گردی
•
•
• V-block + نشانگر
• سیستم های اندازه گیری هوا
• سیستم های بازرسی لیزر آنلاین

پارامترهای مرتبط اغلب با هم بررسی می شوند:

• TIR (کل شاخص)
• تمرکز
• سلندری
• تفاوت ارتفاع قطعه (بارد بالا)

در عمل، روان شدن بیش از حد کامتوتر یکی از شایع ترین علل ریشه ای مشکلات ایجاد برش در تولید موتورهای DC است.

(2)داده های فنی

(3)ویژگی ها

1سنسور LVDT با دقت بالا برای اندازه گیری گردی استفاده می شود، ترکیبی از آنالوگ و

روش فیلتر دیجیتال به تحقق ثبات بالا و دسترسی سریع به سیگنال سنسور،

دقت بالا سیگنال سنسور.

2موتور مرحله ای به عنوان یک منبع محرک اندازه گیری استفاده می شود،در ترکیب با بخش بالا موتور محرک

و پالس با سرعت بالا، اطمینان از موتور به عنوان یکپارچه به صورت مداوم و نقاط اندازه گیری اجرا

توزیع مساوی.

3الگوریتم تشخیص داده های اسلات کاموتاتور منحصر به فرد است تا اطمینان حاصل شود که نتایج اندازه گیری

داده ها شامل شکاف ها و داده های لبه شکاف نیستند، تا صداقت داده ها تضمین شود.

نتایج اندازه گیری.

4. هنگامی که آن را بر روی نوار آمپول اندازه گیری نیز تکمیل تشخیص سطح کیفیت گردی به

محور مرکزی در همان زمان، برای پیدا کردن قطعات دقیق تر.

(4)مزیت های رقابتی

1کیفیت چرخش سطح کاموتاتور یکی از عوامل مهم است که عملکرد را تحت تاثیر قرار می دهد.

از armature، به موقع بررسی کیفیت چرخش از commutator می تواند یک ابزار موثر کنترل فراهم کند.

کیفیت لیتینگ.

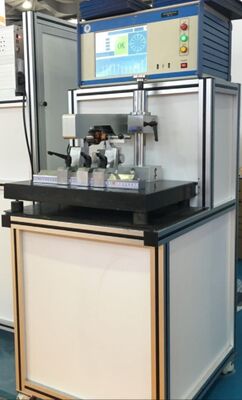

2.WIND-RM-10 روتر گرد بودن tester می تواند به سرعت و کشف گرد بودن آمپول آمپول

به طور دقیق، این یک راه سریع و مستقیم برای دانستن وضعیت تولید armature، می تواند کنترل

کیفیت محصول به موقع، کنترل فرآیند تولید و اطمینان از کیفیت ساخت آرمیچر.

3دقت بالا، بدون زنگ، زنگ، اسید و قلی، بدون مغناطیس، بدون تغییر شکل، مقاومت خوب در برابر لباس

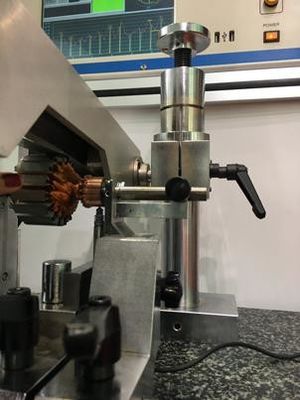

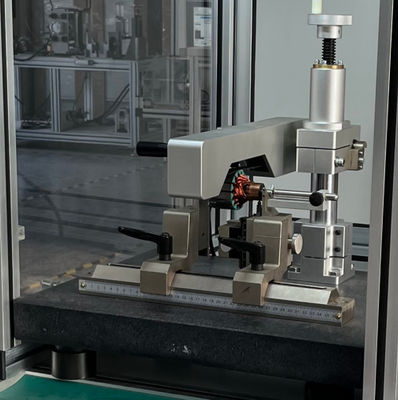

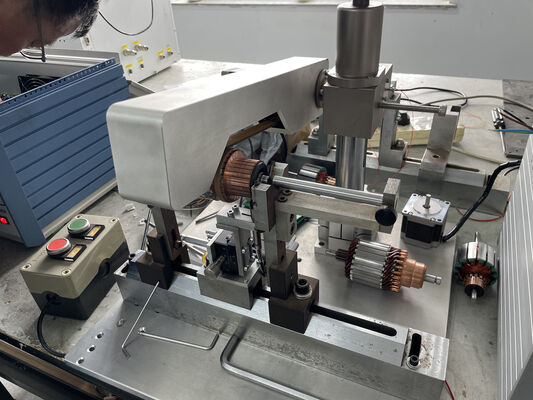

سنگ مرمر به عنوان یک پلت فرم قرار دادن استفاده می شود، صندلی V بر روی پلت فرم سنگ مرمر قرار داده می شود، و قرار دادن

دقت صندلی V افزایش می یابد. قطعات (و قطعات راننده میله اتصال) روتور را حرکت می دهند

(و قطعات محرک میله اتصال) با دو جفت از سازوکار اهرم اتصال اهرم تکان دهنده همزمان

کلیمپ روتور محکم، چرخش صاف روتور را تضمین می کند و دقت آزمایش را تضمین می کند.

به طور خلاصه، مدل مفید درجه اتوماسیون آزمایش کننده گردی روتور را در

تکنولوژی موجود، بهبود بهره وری تولید، صرفه جویی در نیروی انسانی،

و دقت تست تست گرد بودن را بهبود می بخشد.
