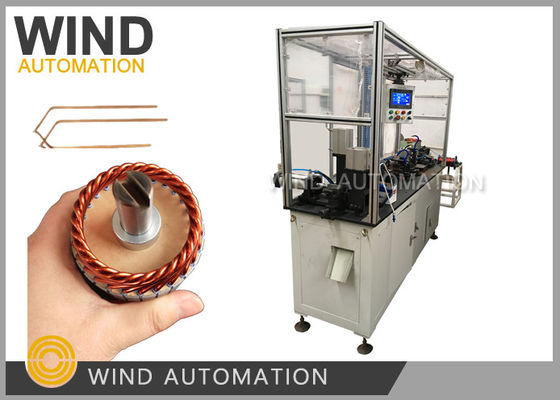

دستگاه پیچ و خم کردن سیم و دستگاه قالب دهی پیچ و خم کردن سیم
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| فاکتور حیاتی: | مدل موی شکل دار با شناسه آرماژور مطابقت داره | ایستگاه کاری: | ماشین ترکیبی |
|---|---|---|---|
| اندازه سیم دسته دار: | 3 میلی متر، AWG9 | فرآیند تشکیل سنجاق سر: | برش، جدا کردن، شکل دادن |
| زمان چرخه: | زمان چرخه 1 سیم آهنربای Nos کوچک 2.5 تا 3 ثانیه است | کد HS: | 84798110 |
| پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
دستگاه شروع کننده و آلترناتور اتوماتیک راننده سیم پیچ موی چرخ دار باد باد
(1)کاربرد:
قطعات اتومبیل های ایستار و ژنراتور، استارتر خودروهای کم کار
(2)مزایا:
|
زمان چرخه پیچ مو |
زمان چرخه برای سیم آهنربا کوچک است 2.5s به 3s در هر قطعه
|
|
طول تغذیه |
کنترل شده توسط سرو موتور، تنظیم پذیر
|
|
فرآیند شکل دادن بالبر |
راست کردن، تغذیه سیم، حذف ملامت ((معادل زمان فشار سیم) ، برش، شکل دادن (سه سیلندر برای برش، شکل دادن و پیچیدن U)
|
(3)پارامتر:
ولتاژ: 380 ولت
فشار: حداقل 0.5Mpa
قطر سیم 1.8mm تا 3.4mm
طول سیم تغذیه: 0 ~ 250mm
کارایی: 2.3s/pc
قدرت: 500W
وزن: حدود 700 کیلوگرم
ابعاد: 1700mm*600mm*1650mm
(4)پیکربندی:
1.ميتسوبيشي PLC، وينوي 10 اينچ صفحه لمسي
2.تایوان HIWIN راهنمای خطی و ماژول، خط موتور سرو دلتا. تنظیم طول خط
3-تايوان نيکولاس دقيقه كاهش دهنده سياره.
4قطعات هواپیمایی تایوان AIRTAC و دریچه های سولنویدی
Hairpin تشکیل برای آرمیچر استارتر یکی از فرآیند تولید آرمیچر و اطلاعات زیر مورد نیاز برای بررسی زمانی که شما ارسال پرس و جو
| 1. طرح هادی شکل گرفته | برای بررسی اندازه هادی و زاویه R اندازه |
| 2نقشه لایه بندی آرما | برای بررسی تطبیق سیم شکل داده شده که باید با ماشین یا به دست وارد سوراخ armature شود |
| 3. نمونه قفل با سیم شکل داده شده وارد | برای بررسی و تولید ابزار با توجه به نمونه واقعی |
لطفا روی تصویر زیر کلیک کنید تا ویدیو را ببینید
