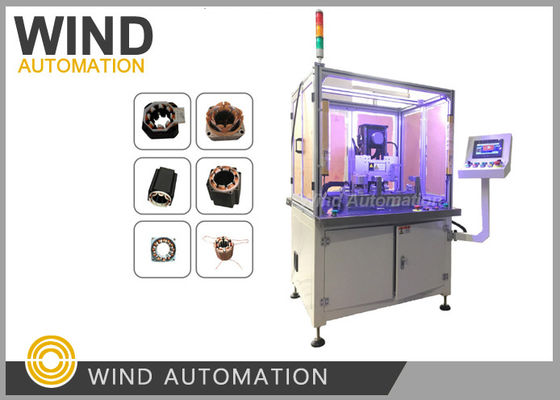

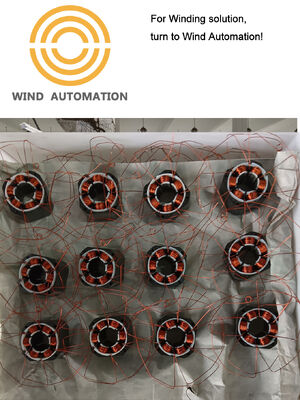

دستگاه سیم‌پیچ سوزنی استاتور موتور BLDC سرعت 60 دور در دقیقه سیم‌های موازی تا سرعت 600 دور در دقیقه سیم نازک


این سیم‌پیچ سوزنی می‌تواند استاتورهای داخل شیار و استاتورهای خارجی را سیم‌پیچ کند،

با چهار محورسروو موتور یاسکاوا، دستگاه سیم‌پیچ در حرکت انعطاف‌پذیر است،

عملیات سیم‌پیچ، عبور، پیچیدن و شیارزنی، برش به صورت خودکار انجام می‌شودسرعت سیم‌پیچ سوزنی به اندازه سیم، اندازه استاتور و ارتفاع پشته مربوط می‌شود،


حداکثر 500 دور در دقیقه در صورت نازک بودن سیم (0.1 میلی‌متر)، کوچک بودن استاتور و کوچک بودن ارتفاع پشته،

حداقل 60 دور در دقیقه در صورت ضخیم بودن سیم، بزرگ بودن اندازه استاتور و بزرگ بودن ارتفاع پشته،

دستگاه سیم‌پیچ



مزایا 1. با حرکت نازل به بالا و پایین و چرخش هسته استاتور، می‌توان آن را در هر مسیری سیم‌پیچ کرد.

  بنابراین، با تغییر رویه سیم‌پیچ کامپیوتری،

  سیم‌پیچ‌ها را می‌توان برای استاتورهایی با ارتفاع پشته هسته متفاوت و تعداد شیار متفاوت تنظیم کرد.

2. هرگونه ناهنجاری عملیاتی و وضعیت خطا در حالت گفتگوی انسان و ماشین برای بهره‌برداری و نگهداری نمایش داده می‌شود.

   حالت گفتگوی انسان و ماشین.
3. تعداد پایه‌های دوخت را می‌توان به دلخواه با نخ تنظیم کرد و در موقعیت مشخص 360 درجه
  می‌توان توقف کرد، که باعث ساده، راحت و کوتاه شدن زمان کلی تولید می‌شود.

4. هنگام سیم‌پیچ، تعداد کویل‌ها در هر لایه را می‌توان به طور انعطاف‌پذیر تغییر داد تا به

     حالت آرایش سیم‌پیچ انواع مختلف استاتور دست یافت.
5. برنامه‌ریزی محصول ساده و راحت است، با نرم‌افزار اختصاصی منحصر به فرد،

    ذخیره‌سازی نامحدود آپلود و دانلود. با آموزش ساده به راحتی قابل یادگیری است.
6. از آنجایی که عمل شیارزنی در خط تولید توسط سیستم کنترل با کارایی بالا و
     سروو موتور یاسکاوا انجام می‌شود، پایداری موقعیت سیم لعاب‌دار در خط تولید
      تضمین شده و زمان کوتاه می‌شود.
7. هر واحد استاندارد شده است، تعویض و جداسازی آن آسان است.
8. تمام ابزارها به جز

در عرض 1 دقیقه به راحتی قابل تعویض هستند



لطفاً برای تماشای کار دستگاه روی ویدئوی زیر کلیک کنید

هنگام انتخاب یکدستگاه سیم‌پیچ سوزنی، مهمترین چیز معمولاً این است:

آیا می‌تواند سیم‌پیچ پایدار، بدون آسیب و با پر شدن بالای شیار را به طور مداوم تولید کند.

زیرا سیم‌پیچ سوزنی عمدتاً برای موارد زیر استفاده می‌شود:

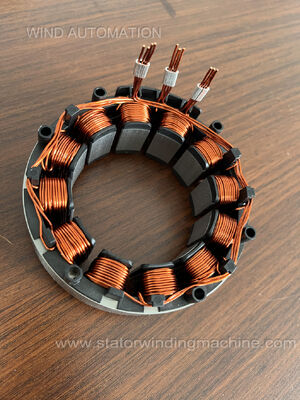

• استاتورهای BLDC
• موتورهای EV
• موتورهای پهپاد
• موتورهای سروو
• موتورهای لوازم خانگی

که کیفیت سیم‌پیچ مستقیماً بر موارد زیر تأثیر می‌گذارد:

• راندمان
• گشتاور
• تولید گرما
• قابلیت اطمینان

عوامل کلیدی عبارتند از:

1. دقت سیم‌پیچ (بسیار مهم)

سیم‌پیچ سوزنی به موقعیت‌یابی بسیار دقیق سیم نیاز دارد.

نکات مهم:

• دقت تعداد دور
• یکنواختی لایه
• حرکت تکرارپذیر سوزن
• ایندکسینگ دقیق بین دندانه‌ها

دقت پایین باعث:

• EMF پشتی نامنظم
• عدم تعادل
• لرزش
• راندمان پایین‌تر می‌شود

به دنبال موارد زیر باشید:

• محورهای کنترل شده با سروو
• تکرارپذیری بالا
• کنترل درون‌یابی دقیق

2. محافظت از سیم

بسیار مهم است.

در طول سیم‌پیچ سوزنی، سیم در معرض موارد زیر قرار می‌گیرد:

• خم شدن
• کشش
• اصطکاک
• شتاب

اگر دستگاه به روکش آسیب برساند:

• اتصال کوتاه رخ می‌دهد
• قابلیت اطمینان عایق کاهش می‌یابد

ویژگی‌های مهم:

• سطح صاف سوزن
• راهنماهای سرامیکی
• مسیر بهینه سوزن
• کنترل کشش پایدار

به خصوص برای موارد زیر حیاتی است:

• سیم نازک
• سیم‌پیچ با سرعت بالا
• استاتورهای متراکم با سنجاق

3. قابلیت پر کردن شیار

یکی از مزایای اصلی سیم‌پیچ سوزنی:

ضریب پر شدن بالای شیار

پر شدن بهتر شیار به معنی:

• مس بیشتر
• چگالی گشتاور بالاتر
• اتلاف مس کمتر

انتخاب دستگاه باید در نظر گرفته شود:

• کوچکترین دهانه شیار
• هندسه دندان
• نسبت پر شدن مس قابل دستیابی

برخی موتورها در صورت عدم رعایت موارد زیر غیرقابل سیم‌پیچ می‌شوند:

• اندازه سوزن خیلی بزرگ است

4. طراحی سوزن

خود سوزن بسیار مهم است.

ابعاد سوزن بر موارد زیر تأثیر می‌گذارد:

• اندازه شیار قابل دسترسی
• سرعت سیم‌پیچ
• تنش سیم

پارامترهای کلیدی:

• قطر خارجی سوزن
• قطر داخلی
• انحنا
• سختی مواد

سوزن کوچک:

• دسترسی بهتر
• بهره‌وری پایین‌تر

سوزن بزرگ:

• سیم‌پیچ سریعتر
• دسترسی ضعیف‌تر

5. تعداد محورها

دستگاه‌های سیم‌پیچ سوزنی مدرن اغلب از موارد زیر استفاده می‌کنند:

• 3 محور
• 5 محور
• 6 محور
• سیستم‌های چند سروو

محورهای بیشتر امکان موارد زیر را فراهم می‌کنند:

• مسیرهای سیم‌پیچ پیچیده
• هندسه‌های استاتور دشوار
• انعطاف‌پذیری بالاتر

به خصوص برای موارد زیر مهم است:

• موتورهای BLDC با سیم‌پیچ متمرکز

6. کنترل کشش

بسیار مهم است.

کشش نامناسب باعث:

• سیم‌پیچ شل
• همپوشانی سیم
• مقاومت ناهموار
• آسیب به روکش

بهترین سیستم‌ها از موارد زیر استفاده می‌کنند:

• تنشنرهای الکترونیکی
• بازخورد کشش حلقه بسته

7. سرعت تولید

برای تولید انبوه مهم است.

سرعت سیم‌پیچ سوزنی به موارد زیر بستگی دارد:

• شتاب سوزن
• سرعت ایندکسینگ
• سیستم تغذیه سیم
• الگوریتم کنترل

اما:

سرعت بیش از حد ممکن است کیفیت را کاهش دهد.

تولیدکنندگان خوب بهینه می‌کنند:

• مسیر حرکت
• منحنی شتاب
• سرکوب لرزش

8. سازگاری استاتور

دستگاه باید با موارد زیر مطابقت داشته باشد:

• تعداد شیار
• قطر خارجی/داخلی استاتور
• طول پشته
• دهانه شیار
• شکل دندان

به خصوص برای موارد زیر مهم است:

• استاتورهای قطعه‌ای
• سیم‌پیچ استاتور داخلی
• موتورهای خارجی

9. قابلیت اتوماسیون

سیستم‌های مدرن ممکن است شامل موارد زیر باشند:

• بارگذاری خودکار
• برش سیم
• مدیریت ترمینال
• جوشکاری
• بازرسی بصری
• تغییر پارامتر خودکار

مهم برای:

• کاهش نیروی کار
• یکنواختی

10. قابلیت سیم‌پیچ موتورهای دشوار

در موتورهای پیشرفته بسیار مهم است.

مثال‌ها:

• موتورهای پهپاد
• موتورهای ربات انسان‌نما
• موتورهای شار محوری
• جایگزین‌های سنجاق
• خروجی‌های با قطب بالا

• برخی دستگاه‌ها نمی‌توانند موارد زیر را مدیریت کنند:

• شیارهای باریک
• شیارهای عمیق
• تعداد دندان بالا

• ---

  11. پایداری حرکت

  در سرعت بالا:

• لرزش حیاتی می‌شود

• سختی پایین دستگاه باعث:

• پرش سیم
• لایه‌بندی ناهموار
• برخورد سوزن

• قاب سفت و سخت دستگاه اهمیت زیادی دارد.

  ---

  12. نرم‌افزار و برنامه‌ریزی

  دستگاه‌های سیم‌پیچ مدرن به شدت به نرم‌افزار متکی هستند.

  نرم‌افزار خوب امکان موارد زیر را فراهم می‌کند:

• بهینه‌سازی مسیر
• ذخیره دستورالعمل‌ها
• شبیه‌سازی
• تغییر سریع

• نرم‌افزار بد باعث:

• اشکال‌زدایی دشوار
• زمان راه‌اندازی طولانی

• ---

  13. نگهداری و قابلیت اطمینان

  برای زمان کارکرد کارخانه مهم است.

  بررسی کنید:

• برند سروو
• سیستم PLC
• قطعات یدکی
• دسترسی به نگهداری
• طراحی روانکاری

• ---

  14. ادغام فرآیند

  سیم‌پیچ سوزنی اغلب با موارد زیر مرتبط است:

• درج عایق
• تزریق اپوکسی
• آزمایش
• درج آهنربا
• بالانس

• خطوط تولید یکپارچه، یکنواختی را بهبود می‌بخشد.

  ---

  15. مهمترین برای صنایع مختلف

  صنعت	مهمترین عامل
  موتور پهپاد	سرعت + آسیب کم سیم
  موتور EV	پر کردن شیار + اتوماسیون
  ربات انسان‌نما	دقت + چگالی گشتاور
  موتور لوازم خانگی	هزینه + پایداری
  موتور پزشکی	یکنواختی + تمیزی
