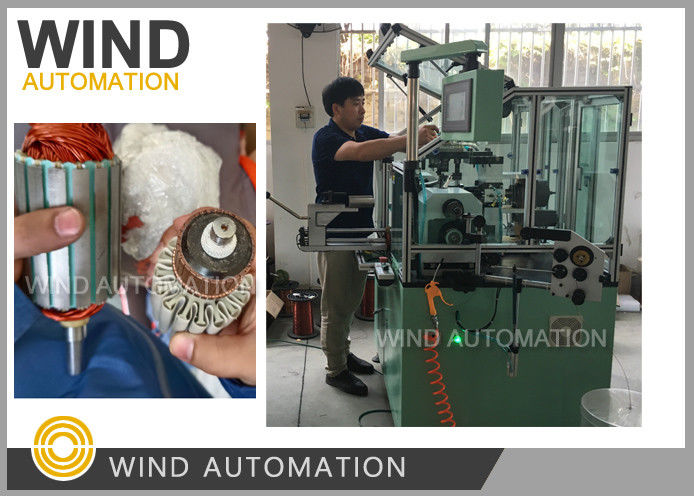

چگونه به تولید DC Motor Armature با دو پرواز کننده اتوماتیک چرخاندن ماشین

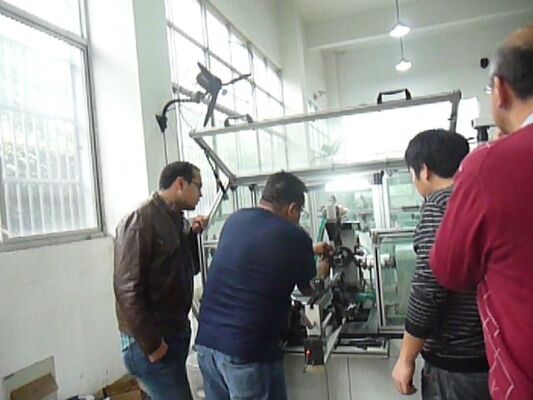

How to Produce DC Motor Armature with Dual Flyer Automatic Winding Machine
How to Produce DC Motor Armature with Dual Flyer Automatic Winding Machine How to Produce DC Motor Armature with Dual Flyer Automatic Winding Machine How to Produce DC Motor Armature with Dual Flyer Automatic Winding Machine

تصویر بزرگ :  چگونه به تولید DC Motor Armature با دو پرواز کننده اتوماتیک چرخاندن ماشین بهترین قیمت

جزئیات محصول:
محل منبع: چين بهترين بدون قلاب آمپول آمپول ويندر
نام تجاری: WIND AUTOMATION
گواهی: Main parts CE
شماره مدل: WIND-ST-TD2B
پرداخت:
مقدار حداقل تعداد سفارش: 1PC
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه پلی چوبی مناسب برای حمل و نقل دریایی و هوایی
زمان تحویل: 45 روز کاری
شرایط پرداخت: T/T
مخاطب
توضیحات محصول جزئیات
اندازه سیم دستکاری شده: معمولاً 0.20 ~ 1.2mm (AWG17 ~ AWG32) حداکثر سیم دستکاری شده: 1.35ميلي متر (حدود AWG16)
بروشور ویندر: دستگاه پیچ و خم دوگانه دو طرفه ساخت آرماتور: جاروبرقی آرمیچرهای ابزار برقی را چکش می کند
استیک روتور آرمور: انبار مستقیم یا شیب دار با مسیر موقعیت اولیه متفاوت روش عملیاتی: Step، Auto، JOG
برجسته کردن:

دستگاه پیچ و خم دو فلایر,دستگاه آرماتور موتور DC اتوماتیک,دستگاه پیچ و خم آرماژور با گارانتی

,

automatic DC motor armature machine

,

armature winding machine with warranty

دستگاه سیم‌پیچی آرمیچر بدون قلاب، کلکتور، آرمیچر، سیم‌پیچی دوگانه، سیم‌پیچ

برای جاروبرقی، چکش، موتور ابزار برقی WIND-ST-TD2B







داده‌های اصلی و کاربرد دستگاه سیم‌پیچی:



دستگاه سیم‌پیچی آرمیچر برای آرمیچر کلکتور شیاردار، جاروبرقی، چکش، ابزار برقی



که در آن کلکتور بدون قلاب است و روش ویژه‌ای برای فشار دادن و قلاب کردن دارد



سیم مسی به ناحیه شیار سیم کلکتور



اطلاعات آرمیچر اندازه یادداشت
قطر سیم مسی 0.20~1.2mm AWG17 ~ AWG32
محدوده قطر آرمیچر 20~90mm 0.787'' ~ 3.543''
طول پشته آرمیچر 10~130mm 0.394'' ~ 5.118''
قطر کلکتور 8~60mm 0.315''~2.362''
تعداد شیار آرمیچر شیارهای فرد، زوج
تعداد دور 0~99999
سرعت چنگال سیم‌پیچ 0~2000RPM
سرعت ایندکس 0~2500RPM
توان کل 3.5KW
روش عملیات گام، خودکار، JOG
منبع تغذیه AC380V 50/60Hz 3 فاز
منبع هوا 5~7KG/cm2 0.5~0.7MPa
وزن ناخالص حدود 1000 کیلوگرم
ابعاد 1530mm x 1280 mm x 1650mm





پیکربندی اصلی دستگاه سیم‌پیچی آرمیچر:

PLC: MITSUBISHI

سیستم کنترل سروو: DELTA

صفحه لمسی: MCGS7062KS

سیستم پنوماتیک: AIRTAC

کشش: کشش هیسترزیس

ریل راهنمای خطی: HIWIN

اجزای الکتریکی اصلی: کره و ژاپن



مزایای دستگاه سیم‌پیچی آرمیچر/روتور:



1. دستگاه سیم‌پیچی آرمیچر WIND-ST-TD2B دستگاهی اختصاصی برای سیم‌پیچی نوع شیاردار است



و سازگاری خوبی با کلکتور نوع شیار با شیار دارد



2. نیازی به کار با دستگاه برش زیر شیار مخصوص نیست



3. در مقایسه با آرمیچر نوع قلاب، آرمیچر نوع شیاردار سیم مسی را ذخیره می‌کند و هزینه را کاهش می‌دهد،



اما سیم‌پیچی آرمیچر نوع شیاردار می‌تواند یک چالش باشد



زیرا دستگاه سیم‌پیچی آرمیچر کلکتور نوع شیاردار با دستگاه سیم‌پیچی آرمیچر نوع قلاب متفاوت است



WIND-ST-TD2B بهترین دستگاه سیم‌پیچی برای کلکتور نوع شیاردار در چین در میان تولیدکنندگان ماشین‌آلات است



4. نرخ بازده 98٪ به بالا تضمین شده است زمانی که کیفیت کلکتور شیار خوب باشد





چگونه به تولید DC Motor Armature با دو پرواز کننده اتوماتیک چرخاندن ماشین 0





چگونه به تولید DC Motor Armature با دو پرواز کننده اتوماتیک چرخاندن ماشین 1





چگونه به تولید DC Motor Armature با دو پرواز کننده اتوماتیک چرخاندن ماشین 2



چگونه به تولید DC Motor Armature با دو پرواز کننده اتوماتیک چرخاندن ماشین 3

فرآیند عملیات دستگاه سیم‌پیچی آرمیچر:



اپراتور فقط نیاز به بارگیری و تخلیه آرمیچر دارد،



سایر اقدامات مانند قلاب کردن، سیم‌پیچی، ایندکس و برش فرآیند خودکار هستند



سیم‌پیچی و جوشکاری دو فرآیند مهم در ساخت موتور هستند، دستگاه سیم‌پیچی WIND-ST-TD2B عمدتاً برای سیم‌پیچی خودکار حلقه آرمیچر کلکتور نوع شیاردار به شرح زیر است:



1. آرمیچر پشته مستقیم و



2. روتور لامیناسیون اریب



هدف از این دستگاه سیم‌پیچی آرمیچر ایجاد یک میدان مغناطیسی سیم‌پیچی حلقه است





هنگامی که جریان عبور می‌کند



از طریق آنها،
