نوع آرمیچر: | حتی شیارهای 12،16،36 روتور موتور DC AC | قطب های قفل: | 2پولنی، 4پولنی |
---|---|---|---|
قطر سیم: | 0.15mm تا 1.26mm (AWG16~AWG34) | نوع سیم پیچ: | سیم پیچی دور، سیم پیچی موجی نیست |
رابط انسان-ماشین: | تشخیص نمایش روی صفحه | روش عملیات: | Step، Auto، JOG |
برجسته: | ماشین پیچ و خم کنسل,دستگاه پیچ و خم روتور,rotor winding machine |
موتور فرمان خورشیدی، فلایر وندر، روتر وپلینگ وایند-۲-ای-تی-دی
(1)درخواست
اين يه ماشين دو فلاي فورک است که به طور خاص براي توليد روتور هاي کموتاتور نوع قلاب استفاده ميشه.
این پیچنده مناسب برای پیچاندن با سرعت بالا از روتورهای قطر سیم متوسط و بزرگ است.
این ماشین با باد به پیچ و خم کردن روتورهای موتورهای DC و سری اعمال می شود.
(2)مزیت های رقابتی
1. مناسب برای انواع پیچ و تاب آرماژور طراحی پیچ و تاب خاص

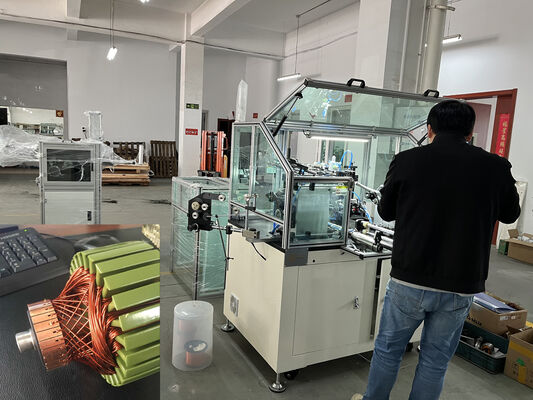

مثل موتور فرمان خورشیدی که در عکس نشان داده شده است
2. برای آرماچر / روتور با سرعت پر کردن سوراخ بالا
3برای آرماژور دو فلایر پیچ ماشین کششی، تولیدکنندگان موتور محلی چین معمولا از کششی هیستریز یا کششی الکتریکی استفاده می کنند.
با توجه به قطر سیم، پیچنده با تنش هیستریز که در تصویر زیر دستگاه پیچنده آرماژور نشان داده شده است،
این تنشگر کنترل تنشگر در چهار مرحله، تنش آماده، تنش شاخص، تنش قلاب، تنش پیچ،
که باعث می شود نتیجه پیچ و تاب جمع و جور و مرتب و زیبا باشد.
(3)داده های پارامتر
قطر پیچ قابل استفاده: |
Ф0.15-Ф1.26mm |
قطر روتور: |
Ф20-Ф90mm |
ضخامت استیک روتور: |
10- 130 میلی متر |
قطر کاموتاتور: |
Ф8-Ф50mm |
روند عمل: |
تک عمل/خودکار |
تعداد شکاف های روتور: |
شکاف های عجیب و جفت |
دور پیچ: |
0-99999 |
سرعت فلی فورک: |
0-2000 دور در دقیقه |
حافظه پارامتر: |
0-99 |
منبع برق: |
AC380V 50/60Hz |
فشار منبع هوا: |
۵-۷ کیلوگرم/ سانتی متر |
کل قدرت: |
3.5KW |
وزن کل: |
در مورد۸۳۰ کیلوگرم |
حجم: |
1530×1050×1650mm3 |
دستگاه پیچ و خم موتور با نور خورشید قطعات اصلی:
کنترل کننده برنامه Mitsubishi
دلتای سه مجموعه سیستم کنترل سرو
صفحه لمسی جاسازی شده رابط انسان-کامپیوتر
سیستم پنوماتیک Airtac و درمان منبع هوا
کره جنوبی و ژاپن عناصر اصلی برق
واحد کنترل تنش هیستریز مغناطیسی
ریل راهنمای خطی تایوان HIWIN
