جزئیات محصول:
پرداخت:
|
راه پیچ و تاب استاتور: | هرچه که دلتا و يا ستارگان راه بگردانند | سوزن شماره: | یک سوزن یا دو سوزن یا سه سوزن |
---|---|---|---|
آرایه سازی: | آیا آرایه بر اساس نمودار پیچ و تاب استاتور | نوع اتوماسیون: | کاملا اتوماتيك |
رنگ ماشین: | سفید یا به ازای هر مشتری مورد نیاز | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
برجسته: | پیچنده سوزن,دستگاه سیم پیچ استاتور موتور,motor stator winding machine |

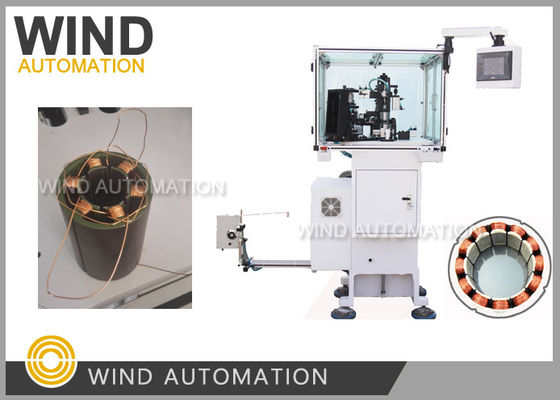

BLDC موتور استاتور سوزن پیچ و خم ماشین با سیم نل کویل دندان WIND-2-TSM
کاربرد:
ماشین پیچ دندان WIND-2-TSM تولیدقطب های Muti BLDC استاتور پیچ و خم سوزن پیچبرای استاتور
با 6 قطب، 8 قطب، 9 قطب، 10 قطب، 12 قطب، 14 قطب، 18 قطب (بر حسب نیاز ساخته شده، سفارشی)
تمام انواع موتور BLDC، موتور گام به گام، استاتور موتور فن می تواند توسط سری WIND-2-TSM با
روش مختلف پیچ و تاب با آرایه، با قرار دادن سیم پل، سیم ضربه زدن پوشش استاتور
با روش مختلف پیچ و تاب.
مزایا:
1کاربرد گسترده برای تمام انواع استاتورهای BLDC با اندازه کوچک و بزرگ، وزن سنگین یا سبک
اندازه سیم بزرگ یا کوچک، آرایه یا بدون نیاز به جابجایی سیم، سیم زدن یا بدون باند زدن
2. محدوده گج سیم گسترده از0.08~1.2mm (AWG17~AWG39)
3دلتای PLC، سیستم سرو دلتای تداخل انسان-ماشین و تجربه ی غنی در 6،8,9،12 دندان
می تواند عملکرد خوبی از دستگاه پیچ و تاب را تضمین کند
پارامتر:
قطر سیم:0.08 تا 1.2 میلی متر
شناسه استاتور: بالاتر از 19 میلی متر
ارتفاع انبار: ۷ تا ۹۰ میلی متر
فشار هوا: ۵ تا ۷ کیلوگرم در سانتی متر مربع
قدرت: AC380V 50/60Hz
وزن: حدود 500 کيلوگرم
ابعاد: 1800 ((L) x 1150 ((W) x 1600 ((H) mm
ماشین پیچ خودکار بدون برس WIND-TSM مناسب برای پیچ مختلف است.
انواع کویل های موتور بدون برس. سیم زین شده مستقیماً بر روی هسته کویل پیچیده می شود.
روش سنتی پیچ و خم کردن سیم کشی استاتور و روش جاسازی پیچ و خم کردن، هزینه
سیم زین شده و تعداد کویل ها را افزایش می دهد (بسته به سرعت پر شدن محل موتور الکتریکی).
جریان مغناطیسی قدرت موتور را افزایش می دهد. این دستگاه سری WIND-TSM می تواند به طور خودکار
تکمیل پیچ و تاب، شاخص سازی، مرتب سازی، برش و سایر فرآیندهای.
کار انتخاب و قرار دادن استاتور، که شدت کار اپراتور را کاهش می دهد و به دست می آورد
علاوه بر این، این ماشین دارای یک ویژگی کاربردی قابل توجهی است.
حرکت با توجه به پارامتر تنظیم، به طوری که بسته سیم زخم فشرده، تمیز، عالی است
که دراز کشیده و خوش تیپ است.
لیست قطعات WIND-2-TSM | |||
قطعات | نام | مشخصات | چه قدر؟ |
1 | کمربند اسپندل | HTD8M-776 | ۱ درصد |
2 | کمربند مرتب سازی | HTD8M-624 | ۱ درصد |
3 | کمربند شاخص | ۲۲۴XL | ۱ درصد |
4 | فیوز | RT۱۸-۳۲ ۲-A | دو تا |
5 | فیوز | RT۱۸-۳۲ ۱۰A | دو تا |
6 | سوئیچ مغناطیسی | AL-11RL-02 | ۱ درصد |
8 | چرخ سرامیکی | ¥4 | دو تا |
ابزار: | |||
1 | کلید آلن | 8 عدد | 1 مجموعه |
2 | کليد باز | 13 تا 16 میلی متر | ۱ درصد |
3 | پیچ و خم کلمه ای | 1.5 اينچ | ۱ درصد |
4 | پیچک پیچ فیلیپس | 4 اينچ | ۱ درصد |
5 | کلید فرانسه | 8 عدد | 1 مجموعه |
6 | جعبه ابزار | ۱ درصد | |
7 | چنگال های قطبی | ۱ درصد | |
قسمت سفارشی | |||
1 | نوزل | ۱ درصد |
لطفا روی تصویر زیر کلیک کنید تا ویدیو را ببینید
