استاتور موتور: | سیم پیچ خود بسته، سیم پیچ موتور بدون قفل، موتور بدون برس | سه محور: | دستگاه موتور سرو دلتا |
---|---|---|---|
سیم سنج: | 0.04mm~0.60mm (AWG22~AWG46) | نوع اتوماسیون: | کاملا اتوماتيك |
رنگ ماشین: | سفید یا به ازای هر مشتری مورد نیاز | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
برجسته: | دستگاه سیم پیچ استاتور,ماشین پیچ و خم خودکار,automatic coil winding machine |

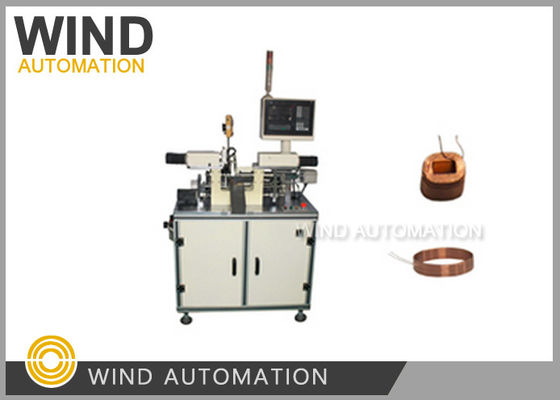

ماشین پیچ و خم سیم خود بسته برای پیچ و خم سیم پیچ موتور بدون سوراخ WIND-063-BW
کاربرد:
موتور بدون برس، کویل خود بسته، کویل موتور بدون سوراخ
مزایا:
1. دستگاه سرو سه محور دقت را تضمین می کند
2محدوده گج سیم گسترده از 0.04mm ~ 0.60mm (AWG22 ~ AWG46)
3دستگاه ظریف برای پیچ و خم کردن کویل خود استخوان
پارامتر:
قطر سیم: 0.04mm ~ 0.6mm
قطر بیرونی کویل: <80mm
روش اتصال: هوا گرم
سیستم کنترل: 3 محور، جزئیات به شرح زیر
موتور سرو دلتا 750 ولت حداکثر 3000 چرخش در دقیقه
آرایه سازی (تغییر سیم) موتور سرو دلتا 400W
موتور سرو U Axis Delta 400W
قدرت تفنگ هوا: 1600W، دمای هوای گرم تنظیم می شود
منبع برق: تک فاز 220V،50HZ
داده های ماشین پیچ و خم WIND-063-BW | |
تعداد محورهای حرکت | سه محور |
روش ثابت | چوب های هوا گرم |
قطر سیم | 0.04-0.6mm |
قدرت موتور محور پیچ (محور X) |
موتور AC Servo 750W، MAX.3000rpm، دقت توقف 0° |
محدوده تنظیم محور X | 0.1°--359.9° |
قدرت موتور محور صف (تغییر در محور Z) |
موتور سرو AC 400W |
محرک جابجایی حداکثر آرایه | 25 میلی متر |
قدرت موتور در محور عمق میله (محور U) |
موتور AC Servo 400W دقت محور U 0.01mm |
موقعیت سیم پایانی | آزادانه تنظیم شده |
جهت کار | CW/CCW |
به صفر برگرد | هیچ محدودیتی |
قدرت تفنگ هوتایر | 1600W |
ولتاژ | واحد فاز 220 ولت ، 50-60 هرتز |
مارک پیکربندی ماشین | موتور دلتا، AirTAC سلنر، SMC حامل توپ |
