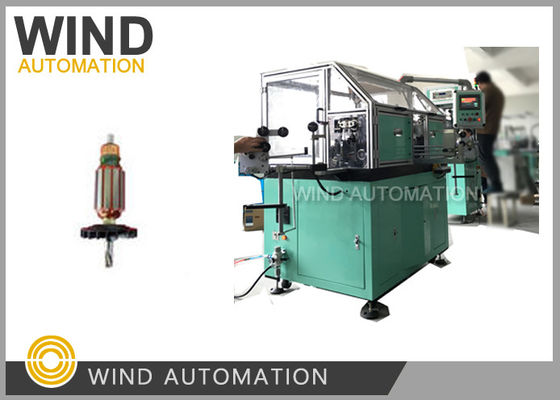

3.0KW 2500r/Min دو دستگاه پیچ و خم کننده برای موتور مخلوط کننده پاک کننده

دو فلائر کاملا اتوماتيك ويندر لپ ويندر ماشين برای موتور مخلوط کننده پاک کننده WIND-STR

کاربرد:

این WIND-STR armature winder یک ماشین پیچ و خم کویل پرنده سریع برای تولید انبوه موتور است

توليد دارايي از نوع قلاب، آمپول، مکسر، جاروبرقي، چکش، ابزار برق...

اصل کار:

این ماشین پیچ و خم کاملا اتوماتیک WIND-STR ساختار دو فلایر را تطبیق می دهد،دو تاماسوبيشيسرو

موتور دو پرواز کننده را در حال چرخش و 1pc Mitubishi موتور servo شاخصه سازی مطمئن شوید که دقیق

شاخص گذاری.

در طول کار استیک armature به طور محکم توسط سمت چپ و سمت راست دو ابزار پیچ و شیفت است

دستگاه قفل کردن. هنگامی که پرتاب کننده ها در حال اجرا هستند، سیم از طریق نگهدارنده سیم می رود، دستگاه تنش سپس وارد

اسپندل حفره ای، از چرخ کشویی سیم خارج می شود، سپس سیم از طریق فلائر به سوراخ آرماتور می افتد

بعد از این مرحله، آرماژور را به سوراخ وارد کنید تا پیچ و تاب کنید.

دستگاه پیچ و خم دو فلایر WIND-STR هدایت کننده ها را از دو قطب سیم جدا می گیرد

به طور همزمان به دو اسلات با هم پیچ. یک بار با تعداد صحیح از چرخش و متصل به

کانک کاموتاتور مربوطه، آرمیتور به طور خودکار به جفت بعدی از اسلات ها که باید باشد، شاخص می شود.

زخم

مزایا:

1. دیوونهسریع، در شرایط عادی می تواند با سرعت باد 1000~1500rpm، یک قطعه زخم armature در

23s

2. پارامتر پیچ و تاب می تواند بر روی صفحه لمسی برای armatures مختلف تنظیم شود، کار آسان

به عنوان 12 اسلات، 24 قلاب

12اسلات، 12اسلات

جزئیات سریع:

اطلاعات پارامتر:

محدوده قطر سیم: 0.16 ~ 1.2 mm

قطر قفل: 20 تا 85 میلی متر

طول انبار: 10 ~ 70 میلی متر

قطر شیفت: 3 ~ 15 میلی متر

طول میله: کمتر از 250 میلی متر

آرمور اسلات: حتی اسلات

شماره چرخش: 0~9999

قطر کاموتاتور: 8~40 mm

سرعت پیچ و خم: 0 ~ 2500 rpm

قدرت موتور پیچ و تاب: 1.5KWX2

سرعت تشخیص زاویه: 0 ~ 3000 rpm

قدرت موتور تشخیص زاویه: 0.75KWX1

فشار تزریق هوا: 4 ~ 6 Kg / cm2

کل قدرت ماشین: 4.0 KW

ولتاژ: سه فاز AC 380V 50/60 Hz

وزن: 1250 کیلوگرم

ابعاد: 2000 ((طول) X1000 ((عرض) X1800 ((ارتفاع) mm

اندازه بسته 1800*1510*1920mm حدود 5.2 CBM است

کد HS: 8479811000

قسمت های اصلی:

ژاپن Mitsubishi PLC

ژاپن سیستم کنترل موتور سروشی Mitsubishi یا Panasonic

5.7 ٬ سیستم صفحه لمسی رنگی

بطری SMC
