دستگاه پیچ و خم دو فلایر / دستگاه پیچ و خم دو قطب برای روتور 4 قطب
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نوع آرمیچر: | حتی شیارهای 12،16،36 روتور موتور DC AC | قطب های قفل: | 4پولیس |
|---|---|---|---|
| قطعات آرمور: | دو تا پرتاب کننده حتی اسلات شامل 12 اسلات، 16 اسلات، 24 اسلات، 28 اسلات، 36 اسلات | نوع سیم پیچ: | سیم پیچی دور، سیم پیچی موجی نیست |
| رابط انسان و ماشین: | تشخیص نمایش روی صفحه | روش عملیات: | Step، Auto، JOG |
| برجسته کردن: | ماشین پیچ و خم کنسل,دستگاه پیچ و خم روتور,rotor winding machine |
||

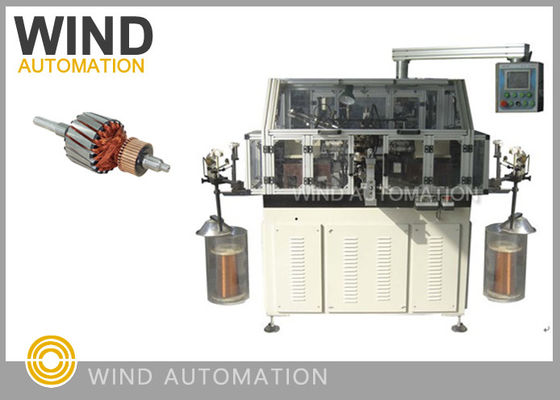

دستگاه سیمپیچ آرمیچر اتوماتیک دوگانه فلایر، دستگاه سیمپیچ حلقهای برای روتور 4 قطبی WIND-STR
کاربرد:
این دستگاه سیمپیچ آرمیچر WIND-STR یک دستگاه سیمپیچ کویل فلایر سریع برای تولید انبوه موتور است
ساخت آرمیچر کموتاتور از نوع قلابی، میکسر، جاروبرقی، چکش، ابزار برقی...
اصل کار:
این دستگاه سیمپیچ کاملاً اتوماتیک WIND-STR از ساختار فلایر دوگانه استفاده میکند، 2 عدد Mیتسوبیشی سروو
موتور دو فلایر را به چرخش در میآورد و 1 عدد موتور سروو ایندکسینگ میتسوبیشی، دقت را تضمین میکند.
ایندکسینگ.
در حین کار، بدنه آرمیچر توسط دو ابزار سیمپیچ در سمت چپ و راست و دستگاه
گیره شفت محکم گرفته میشود. هنگامی که فلایرها در حال کار هستند، سیم از نگهدارنده سیم، دستگاه کشش عبور کرده و سپس وارد دوک توخالی میشود، از چرخ لغزنده سیم خارج شده و سپس سیم از طریق چرخ هدایت سیم فلایر وارد شیار آرمیچر میشود.
پس از این مرحله، آرمیچر برای سیمپیچی وارد شیار میشود.
مزایا:
سریع، در شرایط عادی میتواند با سرعت 1000 تا 1500 دور در دقیقه سیمپیچی کند، یک آرمیچر سیمپیچی شده در
23 ثانیه
2. پارامتر سیمپیچی را میتوان برای آرمیچرهای مختلف روی صفحه لمسی تنظیم کرد، عملکرد آسان
مانند 12 شیار، 24 قلاب
12 شیار، 12 شیار
3. دستگاه سیمپیچ دو فلایر میتواند آرمیچرها را با تعادل بهتری نسبت به دستگاه سیمپیچ فلایر سیمپیچی کند.
میدان مغناطیسی تولید شده توسط سیمپیچها در موتورها، انواع مختلفی از آرمیچرها با اشکال مختلف
سیمپیچهای رسانا وجود دارد،
که در آن سیمپیچ حلقهای و سیمپیچ موجی به طور گسترده در موتورهای یونیورسال استفاده میشوند، در حالی که شکلدهی رسانا
سیم تخت و سیم گرد به طور گسترده در آرمیچر موتور استارت استفاده میشود.
برای موتور PMDC، تعداد آهنرباها و برسها به تعداد قطبها مربوط میشود،
به عنوان مثال با 2 قطب، 16 بخش، سیمپیچ همیشه متقارن است،
استفاده از گام کسری یک مصالحه طراحی برای تسهیل تولید خودکار نیست و
نوع سیمپیچ گام کسری به طور کلی استفاده میشود، زیرا جرقه کمتری تولید میکند و به مس کمتری نیاز دارد،که به معنای مقاومت آرمیچر کمتر است.
گام سیمپیچ یک مصالحه طراحی است، اما برای تسهیل ساخت خودکار نیست.
دادههای پارامتر:
محدوده قطر سیم
0.16~1.2 میلیمتر
قطر خارجی آرمیچر
| 20~85 میلیمتر | طول پشته |
| 10~70 میلیمتر | قطر شفت |
| 3~15 میلیمتر | طول شفت |
| کمتر از 250 میلیمتر | شیار آرمیچر |
| شیار زوج | تعداد دور |
| 0~9999 | قطر کموتاتور |
| 8~40 میلیمتر | سرعت سیمپیچ |
| 0~2500 دور در دقیقه | توان موتور سیمپیچ |
| 1.5KWX2 | (فلایر چپ، فلایر راست) |
| سرعت تشخیص زاویه |
0~3000 دور در دقیقه توان موتور تشخیص زاویه |
| 0.75KWX1 | فشار هوای ورودی |
| 4~6 کیلوگرم بر سانتیمتر مربع | توان کل |
| 4.0 کیلووات | ولتاژ |
| سه فاز AC 380V 50/60 هرتز | وزن |
| 1250 کیلوگرم | ابعاد |
| 2000 (طول) X 1000 (عرض) X 1800 (ارتفاع) میلیمتر | اندازه بسته بندی |
| 1800*1510*1920 میلیمتر حدود 5.2 متر مکعب است | قطعات اصلی: |
| PLC میتسوبیشی ژاپن | سیستم کنترل موتور سروو میتسوبیشی یا پاناسونیک ژاپن |
سیستم صفحه لمسی رنگی 5.7 اینچی
سیلندر SMC
پیشنهاد:
ما سعی کردیم آرمیچرها را روی دستگاه WIND-STR شما سیمپیچی کنیم،
و متوجه شدیم که جنبههایی وجود دارد که آرمیچر شما میتواند بهبود یابد،

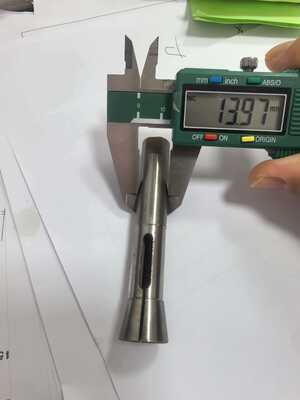

1. شفت هنگام قرار دادن شفت در پشته صاف نیست و در برخی نواحی خم میشود.
2. کاغذ عایق به طور کامل به شیار نمیچسبد.
موارد فوق فقط برای اطلاع شماست، کاری که اکنون انجام میدهیم این است که دستگاه سیمپیچ را
با نمونههای فعلی شما تطبیق دهیم.
لطفاً برای مشاهده ویدئو روی تصویر زیر کلیک کنید
