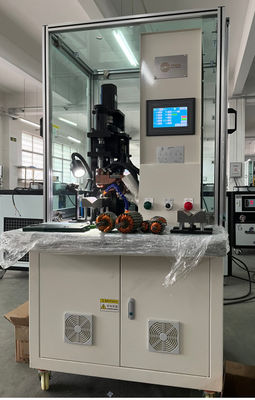

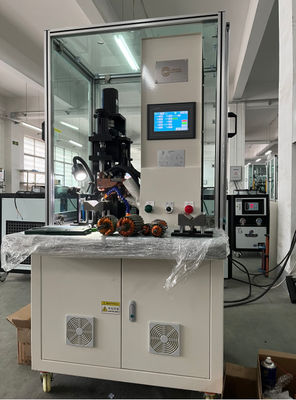

دستگاه فیوزینگ سیم نقطه ای 12 ولت 24 ولت موتورهای برش شده DC

دستگاه جوشکاری نقطه ای برق برق ثابت برای آرماتور آمپولیشن فوزینگ Hot Staking WIND-DC-CW003

(1)کاربرد:

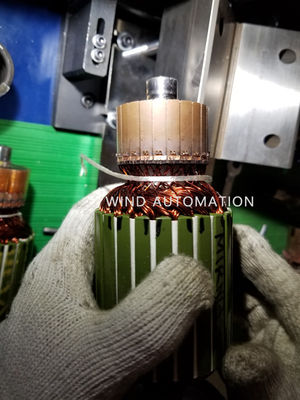

قطعات موتور PMDC با آمپول قلاب، آمپول رزر

(2)مزایا:

(3)تاریخچه تبدیل شدن به محصول ستاره:

اولین کاربر دو دستگاه جوش WIND-DC-CW003s یک تولید کننده موتور خودرو بود که تولید کننده موتورهای خودرو بود.

موتورها و عرضه به BMW و ولوو، آنها از ماشین جوش وارداتی از ایتالیا و انگلستان و WIND استفاده کردند

DC-CW003 به عنوان دستگاه پشتیبان کار می کرد. پس از چند ماه تست کاربر نتیجه جوش یافت و کیفیت است

مثل دستگاه جوش وارداتی و سه سال بعد یک درصد بیشتر سفارش داد.

منبع برق DC اینورتر فرکانس بالا یک روند در جوشکاری کموتاتور است، برخی از تامین کنندگان گفتند که آنها استفاده می کنند

فرکانس بالا در واقع از 2KHz استفاده می کنند، در حالی که اتوماسیون بادی می تواند 15KHz را به دست آورد، با DC واقعی و خالص

منبع برق که کیفیت جوش ثابت را به دست می آورد!

(4)پارامتر دستگاه فیوزن:

قطر سیم: 0.01 ~ 1.2mm

OD آرمور: 20 ~ 100mm

ارتفاع پشته ی آرماتور:10~100mm

کموتاتور OD:8~70mm

منبع هوا: 5 تا 7 کیلوگرم در سانتی متر مربع

قدرت جوش: 10 ~ 30KW

3 فاز AC 380V 50 ~ 60Hz

وزن: حدود 350 کیلوگرم

منبع برق فیوزینگ: اتوماتیک باد خود توسعه فرکانس بالا 15KHz، 500 ~ 5000A

سیستم کنترل: ژاپن Mitsubishi PLC

کنترل شاخص سازی: سیستم موقعیت دهی سرو ژاپنی Mitubishi صفحه لمسی 7'

(5)ویژگی:

1) دستگاه جوشکاری نقطه ای کموتاتور هدایت کننده گرم استیک شدن فیوز برای سیم نازک یا بزرگ فرکانس بالا

جوش اینورتر و آمپول گرم با سیم کوچک بزرگ سیم نازک و بزرگ، با جدا

دستگاه آب خنک کننده (به عنوان یک خنک کننده عمل می کند)

2) عملیات جوش با t مرتبط استناحیه میله ungsten، فشار، زمان جوش، ارزش جریان ولتاژ

3) OD آرماتور، اندازه میله مربوط به لامپ است

محدوده طبیعی OD آرما 20 ~ 60mm

گودال کمتر از 160 میلی متر اندازه گودال

سوالات عمومی ماشین فیوزینگ (چگونه یک دستگاه مناسب جوش فیوزینگ گرم را انتخاب کنیم)

1. آیا جریان و زمان هر بخش قابل تنظیم است؟

سوال شما در مورد به دست آوردن یکسان و ثابت کیفیت فیوز برای هر بخش است،

دستگاه تغذیه برق DC با جریان خروجی تقاضا بالا حتی و ثابت است، می تواند حتی کیفیت جوش را تضمین کند،

در صفحه تنظیم پارامترهای ماشین، 6 بخش تنظیم جریان جوش و زمان برای armature با بسیاری از قلاب ها مانند 63 قلاب،

و برای یک 24 کنتاکتور قلاب شما می توانید پارامتر جوش به 3 مرحله تقسیم با تنظیم Bar. no. به عنوان 1+22+1 = 24 یا تقسیم تنظیم برای تنظیم 1+1+1+2+3+16 = 24

با توجه به زمان گرم کردن برای میله برق و وضعیت واقعی،

در تولید واقعی، برخی از کاربران فقط شماره نوار را در بخش 1 به 24 تنظیم می کنند،

       2فاصله الکترود چطور کنترل ميشه؟

فاصله پیشنهاد شده حدود 1.5mm به 2mm است، باید بیشتر از 1mm در صورت OD کموتاتور برخی از تفاوت

شما می توانید با یک 1.5mm ضخامت commidity به عنوان یک

3چگونه فشار اعمال شده توسط الکترود به قلاب تنظیم و کنترل می شود؟

با اندازه های مختلف بهار فشار می تواند تنظیم شود، برای کنترل خشن با بهار،

برای کنترل کمی با پیچ روی بالا

4.يه سلول بار براي کنترل اين فشار وجود داره؟

آره

دستگاه فشار هیدرولیکی و سرو ما برای حرکت دهنده، قرار دادن میله این نوع سلول بار را دارد که می تواند فشار را کنترل و نشان دهد،

ما بعدش اين رو به دستگاه فيوز جديد با فشار دستگاه سرو اعمال ميکنيم

این برای تولید کننده موتور محلی که اول نیاز داشت اعمال خواهد شد.

5مراحل چرخه فیوز چیست و چگونه هر قسمت از این چرخه تنظیم می شود؟

چرخه فیوزینگ الکترود است لمس قلاب کامتوتر، سپس فشار قلاب کامتوتر، نگه داشتن فشار و آزاد کردن

لطفاً نمودار چرخه فیوز را در عکس تنظیم جوش بررسی کنید

این چرخه با چهار عامل مرتبط است،

الکترود و قلاب کاموتاتور در تماس با ناحیه صورت،

مقدار فشار، زمان فشار نگه داری، ولتاژ فیوز

شما می توانید بهترین چرخه را با کار تیمی از این چهار عامل بدست آورید،

فرکانس بالا 15KHz اطمینان از خروجی خالص جریان ثابت، در حالی که برخی از دستگاه های فیوز 2KHz، 4KHz فرکانس بالا نیست

جریان ثابت می تواند مطمئن شوید که فیوز هر بخش بدون تردید، بنابراین منبع برق DC سریع تر و صرفه جویی در برق

6.آیا نشانه ای برای عدم اتصال وجود دارد؟

بله، ماشين اين وظيفه رو داره

لطفا روی تصویر زیر کلیک کنید تا ویدیو را ببینید
