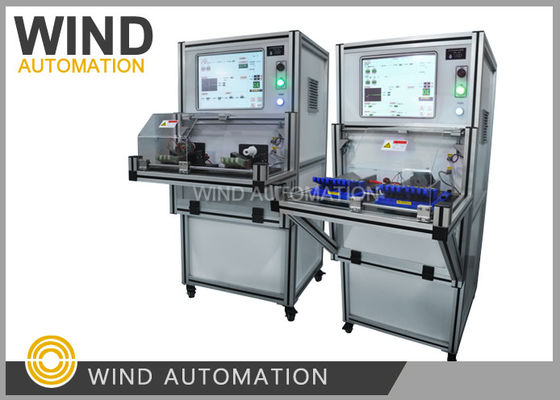

دینامومتر تستر استاتور موتور BLDC مقاومت DC، اندوکتانس، موج ضربه، ایزولاسیون، های-پات، چرخش WIND-DTS-300

(1)مزایای رقابتی دستگاه تست استاتور

1. طراحی ماژولار اقلام تست،

هر قلم تست شامل مقاومت DC، تست اندوکتانس، تست موج ضربه، مقاومت عایقی،

های-پات به صورت یک برد مدار تست جداگانه ماژولار شده است.

2. این دستگاه تست ماهانه 15 تا 20 دستگاه برای تولیدکنندگان موتور تحویل داده شده است.

(2)اقلام تست

1. تست مقاومت DC (شامل تست تعادل 3 فاز، تست تعادل فاز)

محدوده تست: 0.001 اهم -- 1000 اهم

حلقه تست: حداکثر 4 حلقه (قابل توسعه)

دقت تست تکرار: کوچکتر یا مساوی 0.5% +/-

روش تست: چهار نقطه، با تابع تصحیح خودکار دمای محیط

یا جبران دمای سنسور مادون قرمز (اختیاری)

می تواند تغییرات ناشی از دما در مقاومت را حذف کند

2. تست اندوکتانس

محدوده تست: 0.1 میکرو هانری – 999 هانری

حلقه تست: حداکثر 4 حلقه (قابل توسعه)

دقت تست تکرار: کوچکتر یا مساوی 1.0% +/-

روش تست: چهار نقطه برای اطمینان از دقت

3. تست موج ضربه

عبور ولتاژ بالا بین فازها

شرایط تست: قابل تنظیم AC 100 ولت - 3000 ولت

قله پالس: 0.5 میلی ثانیه

فرکانس نمونه برداری: 0 - 20 مگاهرتز

حلقه تست: 4 حلقه

دقت تست تکرار:< 2.5% +/-

روش قضاوت: بر اساس اختلاف مساحت (حساس به اندوکتانس و اتلاف انرژی)

شکل موج استاندارد سفید، شکل موج OK سبز، شکل موج NG قرمز است

4. مقاومت عایقی

شرایط تست: DC 500 ولت / 1000 ولت

محدوده: 0.1 مگا اهم ~ 1000 مگا اهم

تلرانس: 2.5% +/-

5. های-پات (استقامت دی الکتریک) AC 100-1000 ولت

زمان تست: 1~10 ثانیه (0.1 ثانیه/زمان)

محدوده: 0.1-20 میلی آمپر

تلرانس: کوچکتر یا مساوی 2.5% +/-

6. تست جهت چرخش

ساعتگرد/ پادساعتگرد


(3)داده های فنی

(4)زمان چرخه

حدود 6 ثانیه

کد HS: 9030390000
