جزئیات محصول:
پرداخت:
|
شرایط: | جدید | کنترل کننده: | 4 محور CNC |
---|---|---|---|
ایستگاه کاری: | تک ایستگاه | سیم سنج: | کمتر از 0.8mm AWG24 |
نوع اتوماتیک: | کاملا اتوماتيك | رنگ ماشین: | سفید یا به ازای هر مشتری مورد نیاز |
پس از فروش سرعت سیم پیچ: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور | ||
برجسته: | پیچنده سوزن,دستگاه پیچ و خم bldc,bldc winding machine |

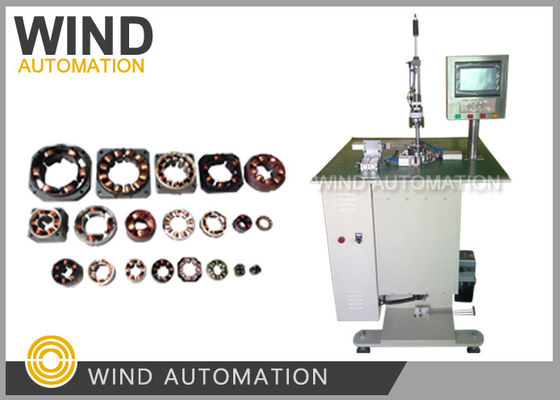

CNC 4 محور Cam Indexing سیم نازک زیر 0.5mm استاتور سوزن پیچ ماشینWIND-3-Needle
(1)درخواست
موتور هود، موتور کرلر مو، موتور سرو، موتور بدون برس، موتور مرحله ای، موتور فن،
موتور فن بدون تیغه، موتور صندلی ماساژ، موتور ابزار الکتریکی و سایر انواع موتورهای DC بدون برس
(2)مزیت های رقابتی
اين ماشين ميتونه هر بار سه سوراخ رو به هم بزنه
(۶ اسلات در ۲ بار، ۹ اسلات در ۳ بار به پایان رسید)
(3)پارامتر
قطر سیم | 0.1mm تا 0.8mm (AWG20 تا AWG38) |
ایستگاه کاری | واحد واحد |
شناسه استاتور | 12mm تا 80mm |
استاتور OD | 20mm تا 100mm |
ارتفاع استاتور | 3mm تا 70mm |
اسلات ها | ۲ تا ۲۴ اسلات |
سرعت | از 0 تا 500 دور در دقیقه |
منبع برق | 220 ولت، 50 هرتز |
ابعاد | 800mm * 800mm * 1500mm |
وزن | حدود 330 کیلوگرم |
(4)پیکربندی
کنترل کننده: 4 محور CNC
میله پیچ راهنما: TBI
صفحه لمسی: وین ویو 7'
موتور اصلی: موتور Servo 1.2KW
موتور صف بندی: Reducer Shenli
موتور شاخص سازی: Kangrun 34HY9401-32B موتور گام بردار (محرک کام)
سنسور: پاناسونیک
منبع برق سوئیچ: متوسط خوب
قرار دادن: NSK
نمونه های زیر برای ساخت و راه اندازی ماشین مورد نیاز است:
1. استاتور 5 تا بدون پیچ
2. استاتور زخم 1 عدد
3. سيم مسي يک رول به اندازه کافي براي پیچيدن 15 استاتور
برنامه های کاربردی معمول BLDC
موتور BLDC دارای طیف گسترده ای از کاربردهای مانند خودرو، ابزار، کنترل صنعتی صنعتی،
به طور کلی، BLDC را می توان به سه هدف اصلی زیر تقسیم کرد:
کاربرد بار مداوم، کاربرد بار متغیر، کاربرد موقعیت
1استفاده از بار مداوم
این نوع از برنامه به طور عمده در آن زمینه هایی که نیاز به یک سرعت چرخش خاص اما دارای سرعت پایین استفاده می شود.
الزامات مربوط به دقت سرعت چرخش، مانند کاربردهایی مانند فن ها، دستگاه های پمپ،
معمولا این نوع کاربرد نسبتا کم هزینه است و عمدتا کنترل باز است.
2کاربرد بار متغیر
این دسته به طور عمده به کاربردهایی اشاره دارد که در آن سرعت موتور نیاز به تغییر در یک محدوده مشخص دارد.
در چنین کاربردهایی، الزامات بیشتری در خصوص ویژگی های سرعت بالا و عملکرد پویا وجود دارد.
ویژگی های پاسخ موتور. ماشین لباسشویی خانگی، خشک کن ها و کمپرسورها خوب هستند
در صنعت خودرو، کنترل پمپ روغن، کنترل کننده های الکتریکی، کنترل موتور و
ابزارهای الکترونیکی نیز نمونه های خوبی هستند.
سانتریفیوژها، پمپ ها، بازوهای رباتیک، ژایروسکوپ ها و غیره. در این زمینه، دستگاه های بازخورد موتور اغلب
برای تشکیل حلقه های نیمه باز و حلقه های بسته برای کنترل استفاده می شود. این امر به الگوریتم های کنترل پیچیده نیاز دارد،
افزایش پیچیدگی کنترل کننده همچنین هزینه سیستم را افزایش می دهد.
3. برنامه اي جهت گيري
اکثر کاربردهای کنترل و اتوماسیون صنعتی در این دسته قرار می گیرند.
تحویل، مانند دنده ها یا کمربند های حمل و نقل، اغلب انجام می شود، بنابراین سیستم دارای الزامات ویژه ای در مورد
پاسخ پویا و گشتاور سرعت موتور و این برنامه ها نیز ممکن است نیاز به تغییر داشته باشند
موتور می تواند در سرعت ثابت، شتاب، کاهش کار کند.
فاز ها، و احتمالا تغییرات بار در طول این فازها، بنابراین این خواسته های بالاتر را به
معمولا این نوع کنترل از کنترل حلقه بسته استفاده می کند، حتی با گشتاور، سرعت و موقعیت
حلقه ها. سه حلقه کنترل. رمزگذاری فوتو الکتریکی و برخی از تجهیزات همگام سازی ممکن است استفاده شود.
برای اندازه گیری سرعت. گاهی اوقات این سنسورها برای اندازه گیری موقعیت نسبی و
گاهی اوقات برای اندازه گیری موقعیت مطلق. بسیاری از این کنترل های فرآیند، کنترل های مکانیکی، و
کنترل حمل و نقل در این دسته قرار می گیرد.
به طور کلی، موتورهای بدون برس دارای نسبت سرعت بالا / چرخش، ویژگی های دینامیکی خوب، بهره وری بالا،
عمر طولانی، سر و صدا کم، طیف گسترده ای از سرعت و آسان ساخت در مقایسه با برش های معمولی
موتورها و موتورهای اندیکشن. ویژگی های عالی. به ویژه قدرت خروجی در هر واحد حجم
اجازه می دهد تا در کاربردهایی که نسبت به اندازه و وزن حساس هستند استفاده شود.
ساخت BLDC دارای طیف گسترده ای از کاربردهای در زمینه کنترل صنعتی، صنعت خودرو،
هوافضا و غیره!
