جزئیات محصول:
پرداخت:
|
نوع آرماتور: | نوع قلاب، نوع تانگ | نوع آرمیچر روتور: | داربست موتورهای AC و DC |
---|---|---|---|
قطعات آرمور: | دو تا پرتاب کننده حتی اسلات شامل 12 اسلات، 16 اسلات، 24 اسلات، 28 اسلات، 36 اسلات | نوع سیم پیچ: | سیم پیچی دور، سیم پیچی موجی نیست |
رابط انسان-ماشین: | تشخیص نمایش روی صفحه | روش عملیات: | Step، Auto، JOG |
برجسته: | ماشین ساخت کویل,دستگاه سیم پیچ موتور الکتریکی,electric motor winding machine |

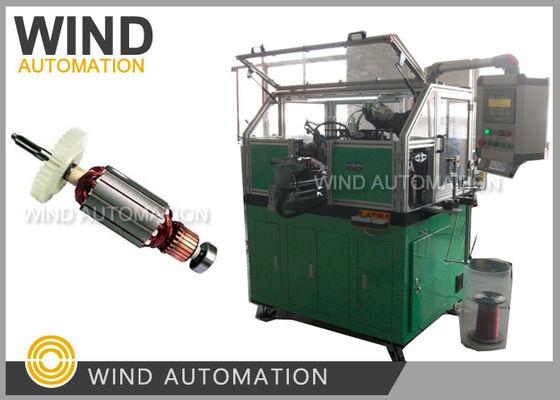

پیچ و تاب اتوماتیک آرماتور برای موتورهای الکتریکی DC و AC جهانی
کاربرد:
این WIND-STR armature winder یک ماشین پیچ و خم کویل پرنده سریع برای تولید انبوه موتور است
تولید قفل ها، مخلوط کننده ها، جاروبرقی ها، چکش ها، قدرت
ابزار...
مزیت های رقابتی:
خیلی سریع |
در شرایط عادی می تواند با سرعت 1000~1500rpm باد، یک قطعه زخم دریافت
داربست در 23s
|
کار آسان |
پارامتر پیچ و تاب می تواند بر روی صفحه لمسی برای armatures مختلف تنظیم شود
|
"سلاوت و هوک" نه. |
12 سوراخ، 24 قلاب، 12 سوراخ، 12 قلاب
|
اطلاعات پارامتر:
محدوده قطر سیم: 0.16 ~ 1.2 mm
قطر قفل: 20 تا 85 میلی متر
طول انبار: 10 ~ 70 میلی متر
قطر شیفت: 3 ~ 15 میلی متر
طول میله: کمتر از 250 میلی متر
آرمور اسلات: حتی اسلات
شماره چرخش: 0~9999
قطر کاموتاتور: 8~40 mm
سرعت پیچ و خم: 0 ~ 2500 rpm
قدرت موتور پیچ و تاب: 1.5KWX2
سرعت تشخیص زاویه: 0 ~ 3000 rpm
قدرت موتور تشخیص زاویه: 0.75KWX1
فشار تزریق هوا: 4 ~ 6 Kg / cm2
کل قدرت ماشین: 4.0 KW
ولتاژ: سه فاز AC 380V 50/60 Hz
وزن: 1250 کیلوگرم
ابعاد: 2000 ((طول) X1000 ((عرض) X1800 ((ارتفاع) mm
کد HS: 8479811000
قسمت های اصلی:
ژاپن Mitsubishi PLC
ژاپن سیستم کنترل موتور سروشی Mitsubishi یا Panasonic
5.7 ٬ سیستم صفحه لمسی رنگی
بطری SMC
تصویر زیر نشان می دهد که چگونه یک پیچ آرماتور متولد شد:
