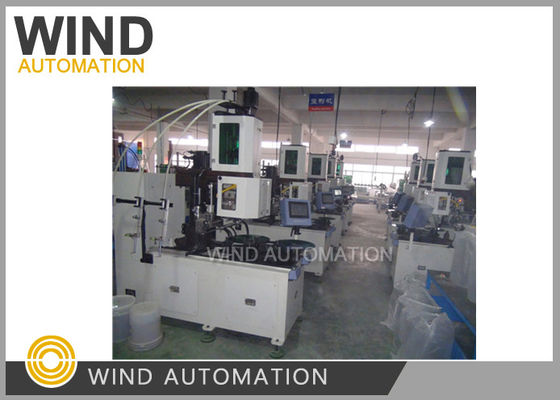

دستگاه پیچ و خم کن PSC Stator Coil 1-Station یا 2-Station Smart Foot Print
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| سیم پیچ سیم پیچ استاتور موتور: | با سیستم سرو نه نوع CNC | مقایسه با پیچنده کویل معمولی: | سیم مس را حفظ کنید |
|---|---|---|---|
| سیم سنج: | Min. حداقل 0.1mm (AWG38) 0.1 میلی متر (AWG38) | نوع اتوماسیون: | پیچ و تاب عمودی کاملا اتوماتیک با دستگاه چرخشی |
| رنگ ماشین: | سفید یا به ازای هر مشتری مورد نیاز | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
| برجسته: | دستگاه سیم پیچ استاتور,ماشین پیچ و خم خودکار,automatic coil winding machine |
||
1-استشن یا 2-استشن PSC استاتور کویل پیچ ماشین هوشمند پا چاپ WIND-100-VW
کاربرد:
WIND-100-VW دستگاه پیچ و خم عمودی پیچ و خم کویل و قرار دادن کویل به انتقال فرم (نقل فرم با
سیم می تواند در استاتور در فرآیند عملیات بعدی در دستگاه ورودی کویل و کویل قرار گیرد)
این ویژگی است کارایی بالا،برابر سیم مس و مناسب برای استاتور باز کردن سوراخ کوچک با پر کردن بالا
نرخ، همچنین سیم در طول عملیات ورودی شکسته نمی شود (بازخورد کاربر محلی)
مزایا:
اندازه ماشین و ارتفاع استاتور استاتور موتور
1. مهندسي تاييد ميکنهحداکثر عمق ماشین (از جلو به عقب) 70 ′′ است.
2. چهار6،8 استاتور استال حداکثر ارتفاع می تواند 4.3 " (110mm)
دو ایستگاه کار ماشین پیچ و خم
1عمق آن حدود 79 فوت است به دلیل اینکه دو ایستگاه کاری برای چرخش متناوب وجود دارد.
2. عمق مربوط به اندازه کویل شما 48 قاب PSC استاتور
|
✓ صرفه جویی مواد |
سیم کوپر را ذخیره کنید چون نیازی به اتصال کویل های جداگانه ندارید
|
|
✓جفت باریک استاتور |
کیفیت پیچ و تاب ثابت مناسب برای قرار دادن پیچ و تاب استاتور با نرخ پر شدن بالا
با عرض سوراخ بالا1.36 میلی متر
|
|
✓هزینه کار صرفه جویی در هزینه کار |
استاتور پیچ و خم کردن ماشین Wind Coil به طور مستقیم به پیچ و خم کردن انتقال سابق، اپراتور
نیازی به قرار دادن کویل در محل، در عوض آنها فقط نیاز به قرار دادن در انتقال
سابق بر روی ماشین ورودی پیچ
|
|
✓ کیفیت پیچ و تاب بهتر
|
در مقایسه با ماشین تولید پیچ و تاب CNC معمولی، WIND-100-VM نه تنها
نگه داشتن سیم مس، اما همچنین اطمینان از کیفیت پیچ و تاب در هنگام قرار دادن به
استاتور، سیم های پیچ و تاب در طول فرآیند ورودی شکسته نمی شوند
|
پارامتر:
قطر سیم:0.2 تا 1.2 میلی متر
حداقل ID استاتور: 40mm
حداکثر استاتور OD:175mm
طول هسته: 40 تا 130 میلی متر
قدرت: 380V، 50/60KW
وزن: حدود 1100 کيلوگرم
ابعاد: 1900 (L) x850 (W) x3200 ((H) mm
جدول زیر مورد نیاز است زمانی که شما ارسال پرس و جو
| جزئیات استاتور | |||||||||
| نقشه لایه بندی | شناسه استاتور (ملی متر) |
استاتور OD (ملی متر) |
جعبه شماره | ارتفاع انبار (ملی متر) |
نوع سیم (سنگ/Al) |
قطر سیم (ملی متر) |
موازی شماره سیم |
تعداد چرخش در هر کویل |
ارتفاع کویل |
