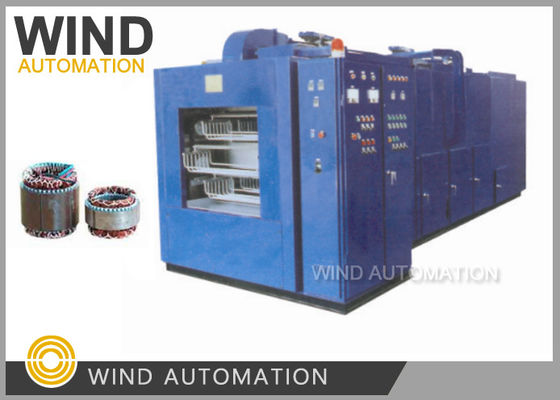

دستگاه تزریق قطرات کاملا اتوماتیک استاتور فر گرمایی با رنگ رزین

فنجان درمان حرارتی استاتوری کاملا اتوماتیک پوشانده با لاک رزین WIND-ZCJ

کاربرد:

دستگاه لاک استاتور متشکل از بدن ماشین، خنک کننده آب و مخزن تزریق لاک است.

استفاده شده برای درمان عایق بندی پیچ و تاب استاتور برای موتور حصاری و موتور سری Y صنعتی

که زیر اندازه فریم 132 است.

زمان غوطه ور شدن بستگی به تراکم لاک دارد

زمان غرق کردن پمپ آب معمولا 2 دقیقه است و چند دقیقه در هر چرخه

1قاب رو تميز کن

رنگ روی قاب و سایر ناخالصی ها را تمیز کنید و اقدامات ضد چسبندگی را بر روی قاب اعمال کنید، مانند:

روغن برش

2. استاتور رو بار کن

نباید گرد و غبار یا سایر زباله ها بر روی استاتور وجود داشته باشد.

به طور کلی، استاتور باید قرار داده شود

برخی از سیم های سرب مشکلات مانند سخت شدن پس از خشک شدن و ضعیف

بنابراین سیم های سرب معمولا بسته شده و سپس به بالا بلند شده برای جلوگیری از نفوذ

قبل از غوطه ور شدن

3. پيش گرم کن

به طور کلی دمای بخش پیش گرم کردن به 110-150 ° C تنظیم می شود. پس از استاتور از پیش گرم شدن

برای ۱۰ تا ۳۰ دقیقه، دمای سطح به حدود ۹۰ درجه می رسد، و بخار در هسته و

از سوی دیگر، رنگ عایق بندی پس از گرم کردن می تواند استفاده شود.

از پروفایل دستگاه غوطه ور شدن مستمر، می تواند

از این رو، وقتی که یک قطعه پیش گرم شدن به قطعه بالا متصل می شود.

رنگ عایق قابل محلول در آب استفاده می شود، اگرچه رنگ عایق قابل محلول در آب ممکن است از قبل پخته نشود،

بخاری بخش پیش گرم کردن نمی تواند خاموش شود و تنظیم دمای باید

سازگار با بخش خشک کردن برای نفوذ آسان و استفاده موثر از زمان خشک کردن.

4. خنک کننده

پس از استاتور عبور از بخش پیش گرم کردن، دمای یکنواخت نیست، و محل

درجه حرارت بیش از حد بالا است. اگر قطعه کار با درجه حرارت بالا به طور مستقیم به رنگ عایق قابل حل روغن وارد شود،

علاوه بر این، هنگامی که رنگ عایق در یک محل قرار دارد،

در حالت دمای بالا برای مدت طولانی، دوره آزمایشی به شدت کاهش می یابد و افزایش

و یا حتی یک ژل کلی ممکن است رخ دهد و لوله مسدود می شود.

از طریق یک خنک کننده کوتاه برای کاهش دمای استاتور به حدود 70 درجه.

5. غوطه ور شدن

قاب شیب دار به طور کامل در لاک غوطه ور می شود. زمان غوطه ور شدن لاک به طور کلی

کنترل شده بین 30-80 s. آن را با توجه به اندازه و ساختار استاتور تنظیم می شود.

رنگ غوطه ور باید تنظیم شود تا اطمینان حاصل شود که مخزن غوطه ور پر از رنگ است.

6تثبیت

پس از اتمام کار لاک، قطعه کار وارد تونل خشک کردن با دستگاه راننده به

بسته به اندازه قطعه کار، معمولاً 1-3 ساعت طول می کشد.

ویژگی:

عمق غرقتزریق لاک: 130 میلی متر

مساحت بارگیری قفسه: 850*300

وزن بارگذاری در راک: 80 کیلوگرم

زمان پرتاب: 1-30 دقیقه قابل تنظیم

زمان گرم کردن: <45 دقیقه

دمای کار تونل: ≤150°C

مصرف برق: 60

ابعاد: 6*2.2*2.5

وزن: 5.8 تن

در حالت دوم، مخزن لاک حرکت نمی کند و نیازی به انتقال و محرک ندارد.

دستگاه لاک استاتوری که عمدتاً برای درمان عایق های پیچ و تاب استاتوری استفاده می شود

بدن، کولر آب و مخزن تزریق لاک.

عایق برقی رزین ها و لاک های تزریق شده، ترکیبات گلدان، پوشش های متناسب، لاک ها و رنگ های صنعتی.

مراحل عایق بندی مختلف مربوط به عایق موتور الکتریکی وجود دارد.

1پوشش پودری الکترواستاتیک

2. عایق بندی سوراخ (پلی استر کاغذ عایق بندی را به آرماتور یا اسکاتور داخل کنید)

3. وارد کردن کج

4. بارنیک امپریگناسیون

رزین اپوکسی با کیفیت خوب طیف گسترده ای از رزین های تزریق را برای موتورها، ژنراتورها و ترانسفورماتورها ارائه می دهد.نتایج بهینه غوطه ور شدن و یا نشت به دلیل کار آسان و نگهداری ماشین ما اعطا می شود. The use of vacuum or vacuum pressure impregnation applications techniques provides for optimum machine protection against all type of stress by using a correctly engineered combination of impregnating resin ، سیستم عایق بندی و فرآیند استفاده. The removal of the air content from a winding by the application of vacuum let extend the working life of the machine due to increase of thermal dissipation as well as providing for improve mechanical propertiesاستفاده از هر دو خلاء و فشار به عنوان یک روش برای استفاده از رزین اپوکسی عایق ثانویه اجازه می دهد تا استفاده از مواد مایع (سیال از بین رفتن طیف گسترده ای از لزگی،گاهی اوقات پمپ پریستالتیک مورد نیاز است) به تجهیزات الکتریکی سخت تراستفاده صحیح از نفوذ فشار خلاء همچنین اجازه می دهد تا نفوذ جهانی برای ماشین آلات الکتریکی چرخش با سیستم عایق بندی به درستی طراحی شده تا حداقل مشخصات 13.8 کیلو ولت.
