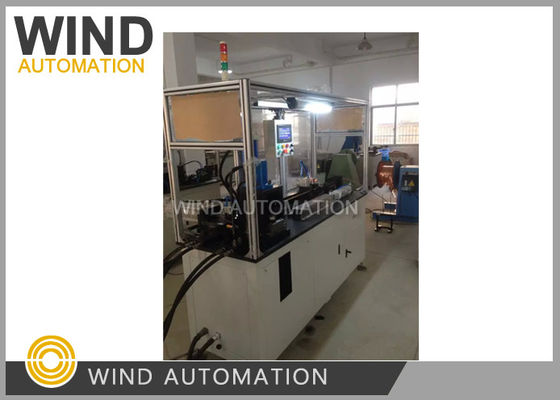

ماشین پیچ و خم کردن بالینی اتوماتیک

کاملاً اتوماتیکیکسازنده کویل آرمیچر (Hairpin)باد-AWF

Mفرآیند کارکرد دستگاه

دستگاه می تواند به طور خودکار hairpin را با فرآیند زیر به طور مداوم شکل دهد,

باز کردن سیم اتوماتیک → تغذیه سیم → صاف کننده سیم → فشار سیم →

برداشتن لعاب جانبی → برداشتن لعاب عرضی سیم → کشیدن سیم → برش سیم

→ خم کردن سیم → پانچ کردن سیم شکل دهی → تخلیه,

خروجی: حدود 3 تا 5 ثانیه برای هر قطعه,

ابزار را می توان به راحتی برای شش کویل آرمیچر تغییر داد

1 – M154104458

2 – M154097736

3 – M154038444

4 – M154103929 شکل سیم لعابی باید به شکل سیم لخت تغییر یابد

5 – M154105507 شکل سیم لعابی باید به شکل سیم لخت تغییر یابد

6 – MBD-7G

ساخت دستگاه

1. دستگاه باز کردن سیم اتوماتیک

2. مکانیزم صاف کردن سیم,

شامل دو مجموعه چرخ راهنمای صاف کننده در جهت X و Y

و سیلندر، سیلندر سیم را می کشد تا آن را صاف کند.

3. مکانیزم تغذیه سیم

سروو موتور دلتا ماژول تغذیه سیم را برای تغذیه سیم هدایت می کند,

طول تغذیه سیم را می توان روی صفحه تنظیم کرد,

و حداکثر طول تغذیه سیم 500 میلی متر است

4. مکانیزم برداشتن لعاب

برداشتن لعاب از دو ساختار تشکیل شده است,

برداشتن لعاب جانبی و برداشتن لعاب عرضی

برداشتن لعاب جانبی از 3 عدد چاقوی جواهری برای جدا کردن لعاب در کناره استفاده می کند

برداشتن لعاب عرضی از دو کاتر برای خراشیدن در جهت مخالف استفاده می کند

و عمق خراش را کنترل/محدود می کند

عملکرد برداشتن لعاب را می توان در صفحه لمسی روشن/خاموش کرد.

5. مکانیزم برش

مکانیزم برش از دستگاه فشار سیم و برش سیم تشکیل شده است,

قبل از برش، سیلندر فشار سیم و ابزار فشار، سیم را فشار می دهند تا از حرکت آن جلوگیری شود,

و سپس سیم را با چهار کاتر برش می دهند، در همان زمان می توان پلیسه را در صورت بروز حذف کرد

6. مکانیزم خم کردن سیم

شامل دستگاه فشار سیم و دستگاه خمشی است که توسط سیلندرها هدایت می شود

و دستگاه شکل دهی پانچ که توسط سیستم هیدرولیک هدایت می شود.

پس از شکل دهی، هنگام بازگشت سیلندر خم کردن سیم، hairpin را به طور خودکار تخلیه می کند.

Siemens یا Delta PLC

موتور سروو دلتا

صفحه لمسی Weinveiw

سیلندر Airtac

وزن: حدود 850 کیلوگرم

ابعاد دستگاه: 1800 میلی متر x 750 میلی متر x 1800 میلی متر³

دستگاه و دستگاه باز کردن سیم باید 3000 میلی متر فاصله داشته باشند
