جزئیات محصول:
پرداخت:
|
شرایط: | جدید | محصول تست: | ژنراتور ژنراتور استاتور |
---|---|---|---|
ایستگاه کاری: | دو ایستگاه | آزمایش نمایش محتوای آیتم: | دستگاه های تستاتور |
کد HS:: | 9030390000 | خدمات پس از فروش: | مهندس در دسترس برای خدمات خارج از کشور |

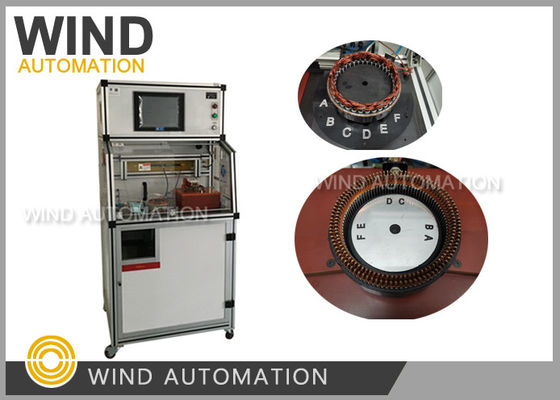

چگونه کیفیت را قضاوت کنیم؟ آزمایش ژنراتور آلترناتور استاتور تجزیه و تحلیل WIND-DTS-120
ماده آزمایش:
در تولید ژنراتورها، آزمایش، فرآیند بررسی کیفیت پس از
ورق ورودی، پیچ و تاب موج، ورودی کویل، شکل دادن
تمام موارد آزمایش از جمله مقاومت DC/Inductance/Turn to turn insulaiton/ مقاومت عایق بندی
/ عایق بین فاز/ هیپوت بین فاز/ هیپوت/ تعادل مقاومت می تواند به تنهایی یا با هم انجام شود.
1) آزمایش مقاومت DC
محدوده تست:0.01W - 1000W
حلقه تست: 6 حلقه (توسعه پذیر)
تحمل: ±0.5٪
روش آزمایش:چهار نقطه، با عملکرد اصلاح اتوماتیک دمای محیط
2) آزمایش تحرک ((از جمله آزمایش تعادل سه فاز)
محدوده آزمایش: 10mH 500mH
حلقه تست: 6 حلقه (توسعه پذیر)
تحمل: ±2.5٪
روش آزمایش:چهار امتیاز
3)از دور به دور عایق
ولتاژ بالا پالس: 100V-3000V (100V / مرحله)
اوج نبض: 0.5msec
فرکانس نمونه گیری: 1-40 MHZ
حلقه تست: 6 حلقه (توسعه پذیر)
تحمل: ±2.5٪
روش قضاوت: قضاوت تفاوت ناحیه (حساس به جلب و از دست دادن انرژی)
شکل موج استاندارد سفید است، شکل موج OK سبز است، شکل موج NG قرمز است
4)مقاومت عایق
ولتاژ:DC500V /1000V
زمان آزمایش: 1-10 ثانیه (قابل تنظیم)
محدوده قضاوت:1 تا 1000 مگاوات
تحمل: ±2.5٪
5)عایق بین فاز
ولتاژ:DC500V /1000V
زمان آزمایش: 1-10 ثانیه (قابل تنظیم)
محدوده قضاوت:1 تا 1000 مگاوات
تحمل: ±2.5٪
۶) هیپوت بین فاز
ولتاژ:AC100-3000V (100V/قدم)
زمان آزمایش: 1-10 ثانیه (قابل تنظیم)
محدوده قضاوت:0.1 mA -- 20 mA
تحمل: ±2.5٪
7) هیپوت ((با تشخیص قوس)
ولتاژ:AC100-3000V (100V/قدم)
زمان آزمایش: 1-10 ثانیه (قابل تنظیم)
محدوده قضاوت:0.1 mA -- 20 mA
تحمل: ±2.5٪
8)توازن مقاومت
روش آزمایش: نمونه گیری مقاومت DC
زمان آزمایش:0.1s
روش قضاوت: روش درصد مورد استفاده برای قضاوت تفاوت مقاومت DC بین پیچ ها.
2.وقت امتحان
ماده | مقاومت DC | تعادل مقاومت | دور به دور کوتاه شد | مقاومت عایق بندی | هیپوت | عایق بین فاز | هیپوت بین فاز |
پارامتر | 0.05s/loop | 0.1 ثانیه/زمان | 1 تکان/زمان | 1s/زمان | 1s/زمان | 1s/زمان | 1s/زمان |
زمان | 1.5s/6 حلقه | 0.1s | 1s | 1s | 1s | 1s | 1s |
3. ویدیوی تست
