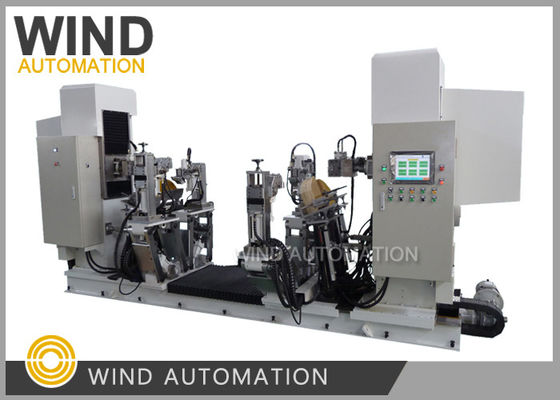

چهار بازو اتوماتیک CNC Stator کویل بالا قوس ماشین تشکیل

: تصویر بزرگ : چهار بازو اتوماتیک CNC Stator کویل بالا قوس ماشین تشکیل

جزئیات محصول:

محل منبع:	چین
نام تجاری:	WIND AUTOMATION
شماره مدل:	WIND-FM-2200DG

پرداخت:

مقدار حداقل تعداد سفارش:	1 کامپیوتر
جزئیات بسته بندی:	اندازه پالت 2000mm800mm1800mm
زمان تحویل:	60 روز کاری

مخاطب

توضیحات محصول جزئیات

فاکتور حیاتی:	اون توانایی ساخت موتورها رو تعیین میکنه	ایستگاه کاری:	ماشین ترکیبی
اندازه سیم دسته دار:	3mm*8mm، AWG9، AWG0	فرآیند تشکیل سنجاق سر:	برش، جدا کردن، شکل دادن
زمان چرخه:	زمان چرخه مربوط به طول سیم	کد HS:	84798110

چهار بازو اتوماتیک CNC Stator Coil Top Arc Forming ماشین آلات

دستگاه شکل دادن قوس برای تولید موتور بسیار مهم است. توانایی تولید موتور را تعیین می کند.

ويند اتوماسيون به خيلي از مشتريان روسيه عرضه کرده بود.

ویژگی ها
(1)این دستگاه کنترل دیجیتال را اتخاذ می کند، که توسط شیر هیدرولیک سرو متناسب CNC انجام می شود، همه پارامترها می توانندنمایش داده شود، اصلاح شود، در صفحه ذخیره شود، ذخیره شودمی تواند به بیش از 1000 قطعه برسد، همه پارامترها می توانند در هر زمان فراخوانی شوند، پارامترهای کویل و نمایش مقدار تشخیص خودکار در صفحه نمایش.

(2) این تجهیزات می توانند به طور خودکار و به ترتیب فرآیند شکل گیری کویل ها را از فیزیفرم به کویل های محصول تکمیل کنند.

(3) باز کردن کویل این تجهیزات، زاویه، ارتفاع بینی، قوس، کنترل دقیق پس از شکل گیری، دیگر نیازی به تغییر شکل قالب ندارد؛

(4) این دستگاه سیستم قوس بالا پایان اتخاذ چند صفحه نوع پیوستن، به صورت دستی پیوستن قوس های مختلف برای اطمینان از متفاوتمشخصات الزامات شکل دادن انتهای کویل;

(5) کلیپ این تجهیزات می تواند 0 ~ 140 ° تنظیم شود، لبه خطی و زاویه چرخش پایان نمی شود،و کلیپ قفل محکم و در فرآیند تشکیل حرکت نمی کند تا اطمینان حاصل شود که هیچ آسیب مکانیکی بین کویل، عایق بین دایره ای از کویل دست نخورده است تا عملکرد الکتریکی قابل اطمینان کویل را تضمین کند.

(6) این دستگاه دارای روش راه حل بسیار آسان برای مشکل بازگشت کویل است.

سیستم های مستقل، آنها با عدم دخالت در یکدیگر، خود را تنظیم و جبران می کنند.

مشخصات

1محدوده طول کل فیزیفورم: 580 ~ 3200mm حداکثر عرض طناب T: 120mm

2طول خطی کویل: 400 ~ 2200mm طول پروژکتور در انتهای بعد از شکل گیری: 75 ~ 560mm

3حداکثر زاویه شامل بین دو طرف خطی: 0 ~ 70 ° به ترتیب قابل تنظیم برای زاویه های جلو و عقب، زاویه کل 0 ~ 140 °

4، عرض کل باز شدن کویل (پیچ): 100 ~ 800mm. ((می تواند به 1000mm در زاویه حداکثر برسد) ؛

5بخش کویل (عرض × ارتفاع): 7 ~ 30mm × 12 ~ 70mm، حداقل 7 × 12mm، حداکثر 30 × 70mm، هر دو چک در جلو و عقب؛

6"قطر پین بینی کویل: φ24, φ39;

7شیب بخشی از بینی کویل: 0 ~ 30 °

8ارتفاع قسمت اوج بینی: -80 ~ 300mm

9، ارتفاع قوس بالا: 0 ~ 250mm، حداکثر می تواند به 350mm در هنگام باز شدن بزرگ برسد؛

10دقت شکل دادن: زاویه <± 0.2°. باز شدن در ماشین شکل دادن <± 0.25mm ~ ± 0.75mm
