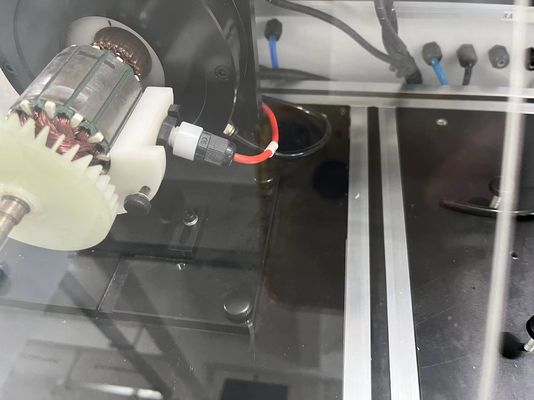

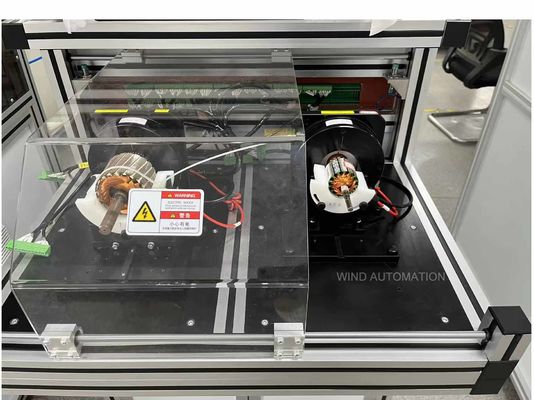

چگونه به قضاوت استارتر آرماتور مقاومت افزایش دی الکتریک Hi Pot با تست کننده

1. مقاومت بار به بار (مقاومت بین تراشه دو میله آمپول)

2مقاومت جوش (برای بررسی کیفیت جوش، هرچه کوچکتر بهتر است)

3مقاومت 180 درجه (مقاومت نوار به نوار کاموتاتور که زاویه 180 درجه با طرف مقابل است)

4. موج (بین چرخش کویل ها، مقایسه شکل موج)

5مقاومت عایق بندی (مقاومت کویل ها و هسته های انبار)

6. Hi-pot (ولتزای بالا بین کویل ها و هسته استیک armature)


کاربرد:

داربست راه اندازی تا 36 اسلات

شامل 13، 17، 19 (چند تا) ، 2123,25,27، 282933 اسلات (عمومی)



مزایا:

1. موقعیت مکانی خودکار، اپراتور نیازی به بررسی موقعیت مکانی اولیه به صورت دستی ندارد،

تست را راحت تر و آسان تر کنید.

2. 100 درصد از بازخورد رضایت از تولید کنندگان داربست استارتر



اطلاعات فنی:

1مقاومت بار به بار0.01mΩ~10mΩ (نمایش خارج از محدوده OVER)

اندازه گیری با چهار ترمینال برای اطمینان از دقت

2مقاومت جوش0.001mΩ-10mΩ (نمایش خارج از محدوده OVER)

اندازه گیری با شش ترمینال برای اطمینان از دقت

3مقاومت متقابل 0.01mΩ-10mΩ

اندازه گیری با چهار ترمینال برای اطمینان از دقت

4ولتاژ 100 تا 1000 ولت (100 ولت در زمان)

ارتفاع نبض:0.5u ثانیه، فرکانس 1 ~ 40MHz

شکل موج استاندارد نوشته شده است، شکل موج OK سبز است، شکل موج NG قرمز است

5مقاومت عایق بندی DC 500V

زمان آزمایش:1~10s (0.1s/time)

محدوده: ۱ تا ۵۰۰MΩ

دقت: ≤±5٪

6فشار AC 100-1000 ولت

زمان آزمایش:1~10s (0.1s/time)

میله های آمپول آمپول ≤ 36 میله

زمان چرخه پنل آزمایش: 8 ~ 9s (بر اساس 33 بار)

13، 17 ، 19 (چند) ، 21 ،23,25,27، 282933 اسلات (عمومی)



پیکربندی اصلی:

15 ′′ صفحه لمسی نمونه گیری چیپ: BB رله:NAIS رله ولتاژ بالا:Meder

قطعات پنوماتیک:Airtec

قدرت: AC 220V،50Hz

فشار هوا:0.4 ~ 0.6MPa

دمای: 0 تا 45 درجه سانتیگراد

ابعاد: 950mm*1250mm*580mm

کد HS:9030390000
