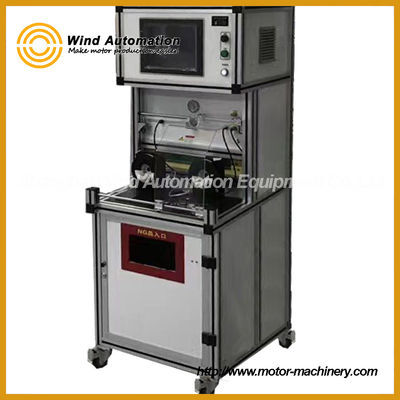

تجهیزات آزمایش بلوچ موتور روتر BLDC BEMF ایستگاه واحد تشخیص مغناطیسی

(۲) مورد تست و دقت

۱. تست BEMF، ولتاژ نیروی محرکه الکتریکی معکوس

۲. تشخیص مغناطیسی

    اگر مغناطیس روتور به اندازه کافی قوی باشد

هنگامی که موتور BDLC می چرخد، هر سیم پیچ یک ولتاژ نیروی محرکه الکتریکی معکوس (BEMF) تولید می کند،

که طبق قانون لنز، در جهت مخالف ولتاژ اصلی اعمال شده به سیم پیچ است.

قطبیت این EMF معکوس مخالف ولتاژ تحریک است. بنابراین، افت ولتاژ در

سیم پیچ را می توان از ولتاژ منبع منهای مقدار EMF معکوس محاسبه کرد.

ثابت نیروی محرکه الکتریکی معکوس با روش زیر طراحی می شود: هنگامی که موتور

با سرعت نامی کار می کند، اختلاف پتانسیل بین EMF معکوس و ولتاژ منبع کافی است

تا موتور جریان نامی را مصرف کند و گشتاور نامی را تامین کند. اگر سرعت موتور

از سرعت نامی فراتر رود، EMF معکوس به طور قابل توجهی افزایش می یابد و افت ولتاژ در

سیم پیچ و کاهش جریان را کاهش می دهد که منجر به افت منحنی گشتاور می شود.

از آنجایی که کار موتور عمدتاً در ولتاژ RMS منعکس می شود، تست BEMF عمدتاً برای تست

مقدار مؤثر EMF معکوس است. BEMF عمدتاً به سه عامل بستگی دارد:

(۱) سرعت زاویه ای روتور ... سرعت کشش سروو برای تجهیزات تست است

(۲) میدان مغناطیسی تولید شده توسط روتور در این مسئله، این یک ثابت است وقتی محصول ثابت است

(۳) تعداد دور سیم پیچ استاتور این یک ثابت است وقتی محصول ثابت است،

     ثابت BEMF: Ke واحد: V/rpm یا V/Krpm یا V/rad/s،

     بنابراین توصیه می شود سرعت چرخش را در ۱۰۰۰ دور در دقیقه تست کنید.

فرمول:

BEMF=(E)∝ NLRBω

N: تعداد دور سیم پیچ در فاز

L: طول روتور (قسمت مغناطیسی)

R: قطر داخلی روتور

B: چگالی میدان مغناطیسی روتور

ω: سرعت زاویه ای موتور
