نحوه قضاوت سریع دستگاه تست استاتور موتور DC با فیکسچر پنوماتیک

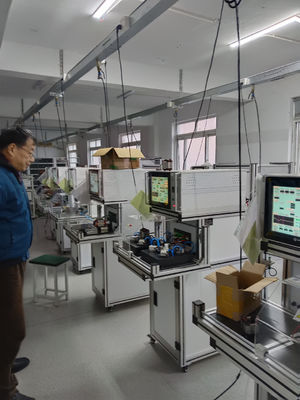

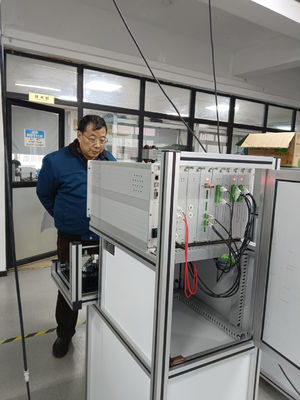

دستگاه تست استاتور موتور DC تحلیل کیفیت WIND-DTS

1. مزیت

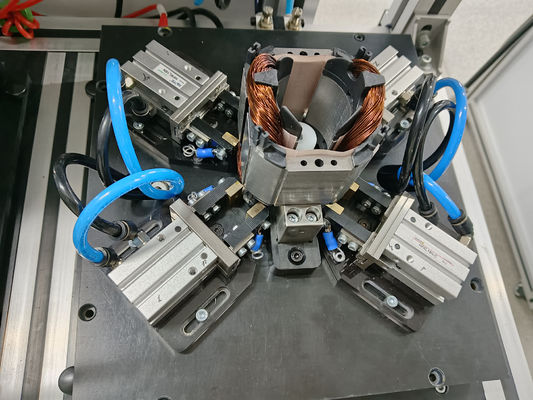

1) فیکسچر گیره سریع را می توان برای سیم های 3 ترمینال نصب کرد

2) پنوماتیکeفیکسچر به طور گسترده ای برای تست سیم های 3 ترمینال یا سیم های 6 انتها استفاده می شود

2. مورد تست: تمام موارد تست را می توان به تنهایی یا با هم انجام داد.

1) تست مقاومت DC

محدوده تست: 0.01 اهم - 1000 اهم

حلقه تست: 6 حلقه (قابل مقیاس)

تلرانس: ± 0.5%

روش تست: چهار نقطه، با تابع تصحیح خودکار دمای محیط

2) تست اندوکتانس (شامل تست تعادل 3 فاز)

محدوده تست: 10 میلی هانری - 500 میلی هانری

حلقه تست: 6 حلقه (قابل مقیاس)

تلرانس: ± 2.5%

روش تست: چهار نقطه

3) عایق دور به دور

ولتاژ بالا پالس: 100 ولت - 3000 ولت (100 ولت / مرحله)

قله پالس: 0.5 میلی ثانیه

فرکانس نمونه برداری: 1-40 مگاهرتز

حلقه تست: 6 حلقه (قابل مقیاس)

تلرانس: ± 2.5%

روش قضاوت: قضاوت اختلاف مساحت (حساس به اندوکتانس و اتلاف انرژی)

شکل موج استاندارد سفید، شکل موج OK سبز، شکل موج NG قرمز است

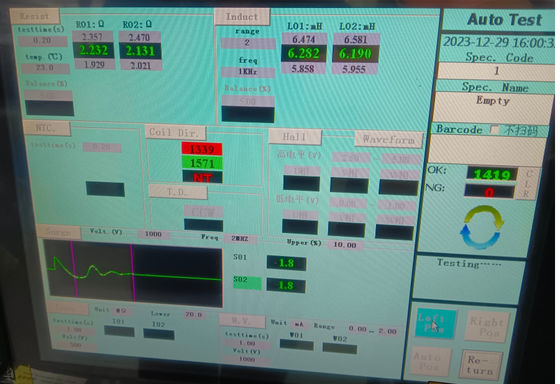

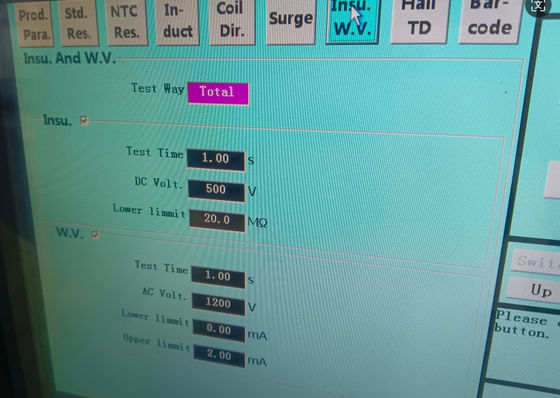

4) مقاومت عایقی

ولتاژ: DC500V / 1000V

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 1-1000 مگا اهم

تلرانس: ± 2.5%

5) عایق بین فازها

ولتاژ: DC500V / 1000V

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 1-1000 مگا اهم

تلرانس: ± 2.5%

6) هیپوت بین فازها

ولتاژ: AC100-3000V (100V / مرحله)

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 0.1 میلی آمپر -- 20 میلی آمپر

تلرانس: ± 2.5%

7) هیپوت (با تشخیص قوس)

ولتاژ: AC100-3000V (100V / مرحله)

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 0.1 میلی آمپر -- 20 میلی آمپر

تلرانس: ± 2.5%

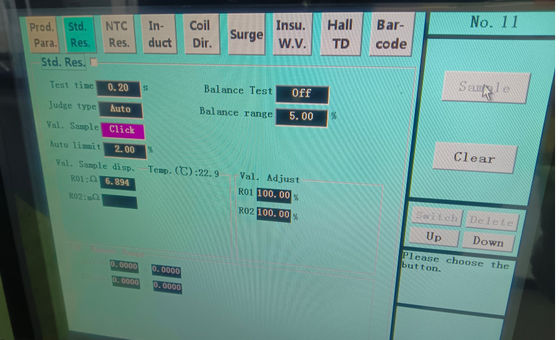

8) تعادل مقاومت

روش تست: نمونه برداری مقاومت DC

زمان تست: 0.1 ثانیه

روش قضاوت: روش درصدی برای قضاوت اختلاف مقاومت DC بین سیم پیچ ها استفاده می شود.

3. زمان تست
