تجهیزات آزمایش موتور الکتریکی برای موتور DC برش شده

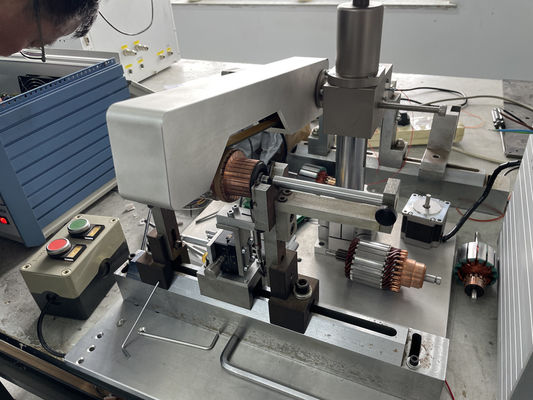

دستگاه تست گردی کلکتور آرمیچر موتور DC برس‌دار WIND-RM-10

(1) هدف تست گردی کلکتور

اگر کلکتور گرد نباشد، احتمال سایش بیشتر برس روی آرمیچر موتور DC برس‌دار و همچنین افزایش جرقه و قوس الکتریکی کلکتور را افزایش می‌دهد و در نتیجه سطح کلکتور را تخریب می‌کند. گردی خوب کلکتور برای عملکرد آرمیچر بسیار مهم است.

(2)

ویژگی‌ها

1. سنسور LVDT با دقت بالا برای اندازه‌گیری گردی استفاده می‌شود و روش فیلترینگ آنالوگ و دیجیتال را برای دستیابی به پایداری بالا و دسترسی سریع به سیگنال سنسور ترکیب می‌کند تا از دقت بالای سیگنال سنسور اطمینان حاصل شود.2. موتور پله‌ای به عنوان منبع محرک اندازه‌گیری استفاده می‌شود، همراه با پالس‌های با تفکیک بالا و سرعت بالا که توسط موتور هدایت می‌شوند، اطمینان حاصل می‌شود که موتور به صورت پیوسته و با توزیع نقاط اندازه‌گیری با فواصل مساوی کار می‌کند.

3. الگوریتم تشخیص داده‌های شیار کلکتور منحصر به فرد است تا اطمینان حاصل شود که نتایج اندازه‌گیری داده‌ها شامل شکاف‌ها و داده‌های لبه شکاف نمی‌شود و اصالت نتایج اندازه‌گیری را تضمین می‌کند.

4. هنگام اندازه‌گیری روی بار کلکتور، تشخیص کیفیت سطح گردی نسبت به محور مرکزی نیز همزمان انجام می‌شود تا آرمیچر با کیفیت دقیق‌تری پیدا شود.

(3)

داده‌های فنی

مورد تست

شرح تست

نتیجه تست

داخل فیلم بار

-10 میکرومتر ~ 10 میکرومتر

< 0.2 میکرومتر

بین اسلایس‌ها

-10 میکرومتر ~ 10 میکرومتر< 0.2 میکرومتر
