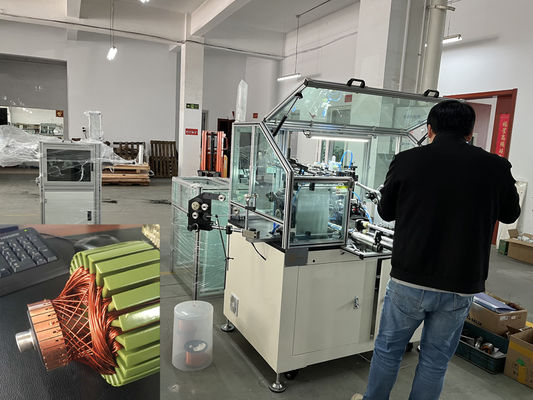

چگونه برای تولید 4Plole آرمچر با Winder
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| روش رانندگی: | موتور سرواوی 3 | نوع موتور: | ابزار برقی، مته، چکش، د رانهورا، شیار کموتاتور |
|---|---|---|---|
| روش سیم پیچ: | سیم پیچ فلایر نه سیم پیچ سوزنی | ایستگاه: | يک ایستگاه دو پرواز |
| رنگ ماشین: | سفید یا نیاز مشتری | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
| شماره NCM / کد HS:: | دستگاه سیم پیچ 8479811000 | اندازه سیم مس: | حداکثر AWG16 1.3mm |
| برجسته کردن: | دستگاه سیمپیچ آرمیچر 4 قطبی,دستگاه سیمپیچی آرمیچر برای تولید,سیمپیچ آرمیچر صنعتی با گارانتی,armature winding machine for production,industrial armature winder with warranty |
||
دستگاه تمام اتوماتیک سیم پیچی آرمیچر روتور با کشش الکترونیکی
WIND-ST-TD2B

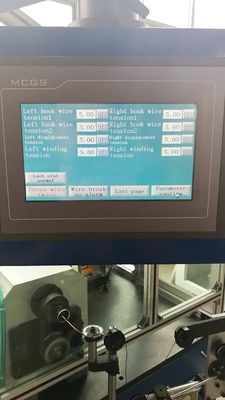

کششاستفاده شده در این سیم پیچ آرمیچر به صورت الکترونیکی کنترل می شود.
بیشترین کشش استفاده شده در سیم پیچ، یکی کشش پودر مغناطیسی است که دامنه کاربرد کمی دارد.
یکی کشش هیسترزیس است که دامنه کاربرد وسیعی دارد.
Wind Autotion از کشش هیسترزیس استفاده می کند.
عکس نشان می دهد که حداکثر گشتاور 5 کیلوگرم و حداکثر ولتاژ 24 ولت است.
کاربرد:
سیم پیچی آرمیچر کموتاتور شیاردار
دستگاه سیم پیچی روتور تمام اتوماتیک WIND-ST-TD2B یک دستگاه سیم پیچی دو پروانه ای است که به طور ویژه
برای تولید روتور کموتاتور شیاردار طراحی شده است که برای سیم پیچی با سرعت بالا در روتورهای با قطر متوسط
و ضخیم مناسب است. این دستگاه از مکانیزم گیره خودکار و روش سیم گذاری کمکی استفاده می کند که سرعت سیم پیچی روتور شیاردار را به طور قابل توجهی بهبود می بخشد. این دستگاه به طور گسترده برای
سیم پیچی روتور موتورهای DC و سری استفاده می شود. قطر سیم پیچی مناسب 0.25 میلی متر تا 1.2 میلی متر. به طور گسترده در شیارهای سیم نازک و روتورهای کموتاتور شیاردار با قطر بزرگ استفاده می شود که برای سیم پیچی خودکار شیارهای با تعداد فرد و زوج مناسب است.
مزایای رقابتی:
1. برای آرمیچر با سیم مسی نازک،
دستگاه بازخورد خوبی از سیم مسی AWG30 (0.25 میلی متر) با قطر آرمیچر داشته است.
2. برای آرمیچر با سیم ضخیم، دستگاه WIND-ST-TD2B می تواند آرمیچر AWG16 (1.35 میلی متر) را مدیریت کند.
3.
نیازی به کار با دستگاه شیارزنی مخصوص کموتاتور نیست.
4. نرخ بازده 98% یا بالاتر در صورت خوب بودن کیفیت کموتاتور شیاردار تضمین شده است.
5. تا کنون بهترین دستگاه در چین برای سیم پیچی آرمیچر شیاردار است.پارامتر:
منبع تغذیه: 220 ولت، 50 هرتز
موتور: موتور سروو میتسوبیشی 1000 وات سیم پیچی
موتور سروو میتسوبیشی 400 وات آرایش دهنده
موتور سروو میتسوبیشی 400 وات شاخص گذاری
قطر سیم: 0.45 میلی متر ~ 1.25 میلی متر
قطر خارجی واحد: 70 ~ 250 میلی متر
دوک: 0 ~ 1500 دور در دقیقه
تعداد دور: 0-999
فشار هوا: 0.5-0.7 مگاپاسکال
پنوماتیک: Airtac
دستورالعمل استفاده:
آرمیچر را به صورت دستی قرار دهید و دکمه 'شروع' را فشار دهید، دستگاه به طور خودکار و تکراری گیره زنی، قلاب زنی، سیم پیچی و شاخص گذاری را انجام می دهد تا زمانی که یک آرمیچر به طور کامل سیم پیچی شود.
دستگاه سیم پیچی WIND-ST-TD2B برای سیم پیچی آرمیچر با کموتاتور نوع رایزر است.
این دستگاه دارای دو پروانه برای سیم پیچی و با برش سیم خودکار، ساختار گیره، روش سیم گذاری کمکی برای ارتقاء سرعت سیم پیچی است.
مورد
نام
نوع
تعداد
1
| آچار آلن داخلی | 8 عدد | 1 ست | 2 |
| آچار تخت | 182XL | 1 عدد | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. |
| پیچ شکاف دار | 102XL | 2 عدد | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. |
| پیچ چهارسو | RT18-32 2A | 2 عدد | 8 |
| آچار | ∮6 | 2 عدد | 8 |
| موچین | ∮6 | 2 عدد | 8 |
| انبردست مورب | AL-13D-02 | 1 عدد | 8 |
| پرسش: | 1 عدد | 1 عدد | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. |
| بلبرینگ V | 1 عدد | 10 | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. |
| 1 عدد | 11 | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. | |
| 1 عدد | ابزار | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. | |
| نام | نوع | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. | |
| 1 | |||
| آچار آلن داخلی | 8 عدد | 1 ست | 2 |
| آچار تخت | 13-16 میلی متر | 1 عدد | 7 |
| پیچ شکاف دار | 1.5 اینچ | 1 عدد | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. |
| پیچ چهارسو | 4 اینچ | 1 عدد | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. |
| آچار | 8 عدد | 1 ست | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. |
| موچین | فولاد ضد زنگ | 1 عدد | 7 |
| انبردست مورب | 1 عدد | 1 عدد | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. |
| پرسش: | آیا آنها دستگاه سیم پیچی از نوع پروانه ای هستند؟ من می خواهم بفهمم که طراحی دستگاه سیم پیچی شما چگونه می تواند | سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. | |
| سیم پیچی در یک لایه 4 قطبی زاویه کوچکتری نسبت به لایه 2 قطبی در عرض شیار لایه دارد. |
بنابراین، دستگاه سیم پیچی 4 قطبی از سر هدایت سیم با زاویه کوچکتر برای هدایت سیم مغناطیسی برای
لغزش به داخل شیار لایه 4 قطبی استفاده می کند. بنابراین، سیم در کنار شیار قرار می گیرد به جای اینکه در
کف شیار قرار گیرد. برای یک لایه 2 قطبی، سر هدایت کننده عریض تر است و سیم می تواند برای لغزش به داخل
کف شیار هدایت شود.
اگر از دستگاه سیم پیچی از نوع پروانه ای روی آرمیچر 4 قطبی یا 8 قطبی استفاده می کنید، آیا روشی برای هدایت
سیم به کف شیار، سپس بالا رفتن به دهانه شیار - مرتب و تمیز دارید؟
پاسخ:
نگرانی شما نرخ پر شدن شیار 4 قطبی است،
بله،
سیم در کنار شیار قرار می گیرد به جای اینکه در کف شیار قرار گیرد
مشکل بود
قبل از این و که با ابزار حل شده بود،
ابزار کلید حل مشکل است، دو صفحه جانبی در ابزار وجود داشت که می توانست سیم مغناطیسی را به کف فشار دهد.
لطفاً برای مشاهده ویدئو روی تصویر زیر کلیک کنید
