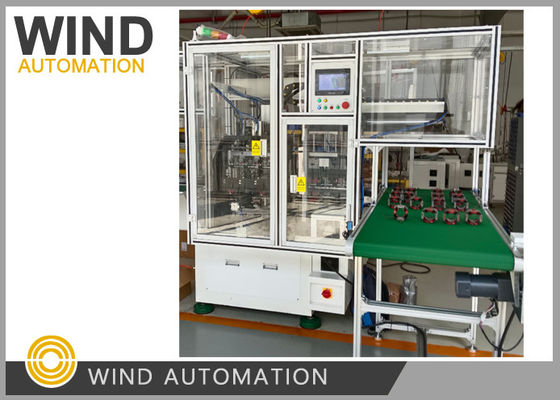

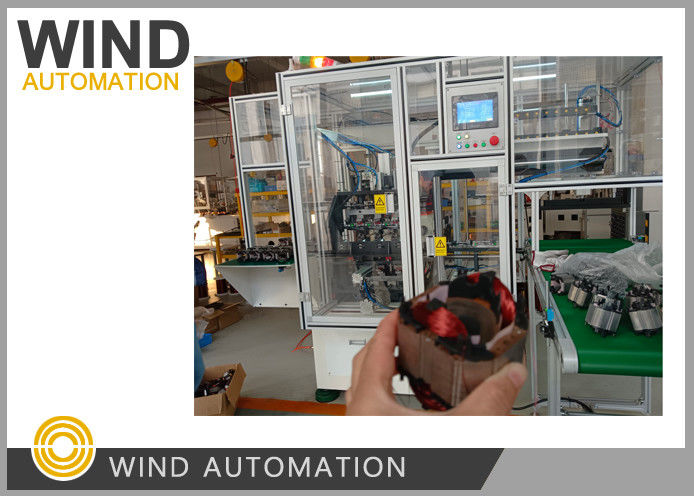

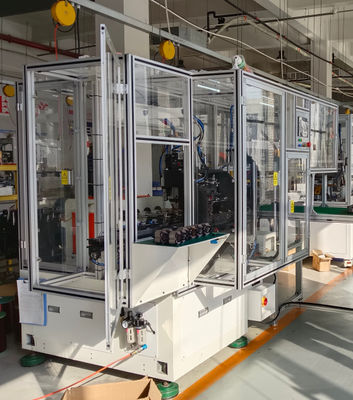

2 قطب استاتور میدان کویل چرخاندن ماشین Nedele Winder Estatores

دو قطب استاتور میدان کویل پیچ ماشین ندله Winder Estatores هواپیماییSW-4

روش کار:

اپراتور چهار استاتور سمت چپ را بارگذاری می کند، دکمه شروع را فشار می دهد، ماشین به طور خودکار شروع به چرخیدن می کند،

در همین حال، در طول ماشین در حال پیچ و تاب است، اپراتور بار دیگر 4 stators در سمت راست،

ماشین 4 استاتور قبلی را به پایان می رساند و 4 استاتور بعدی را به پایان می رساند.

سمت چپ/راست بارگذاری/فرار متناوب

ابعاد ماشین در اطراف: 1.5M ((از چپ به راست) * 2.4M ((از جلو به عقب) * 1.8M

اطلاعات اصلی:

PLC: ژاپن میتسوبیشی

موتور اصلی: موتور AC سه فازی برند محلی
صفحه لمسی: وین ویو

سیلندر: هوايي

دریچه:SMC

کشنده: کشنده مکانیکی

پارامتر فنی:
محدوده قطر سیم: 0.2 ~ 1.0 mm
حداقل قطر داخلی استاتور: 30 میلی متر
حداکثر قطر استاتور سمت ما: 120mm
فشار تزریق هوا: 4 ~ 6 Kg / cm2
کل قدرت ماشین: 4.0 KW
ولتاژ: سه فاز AC 380V 50/60 Hz
وزن: 1100 کیلوگرم

برای استاتور دارای ارتفاع مختلف استیک، اکثر کویل ها 274 دور است،AWG25،

چهار ایستگاه کاملا اتوماتیک استاتور پیچ ماشین WIND-ASW-4

مي تونه در ساعت 200 تا توليد کنه

مواد مورد نیاز برای پیاده روی مسیر

1 استاتور با ارتفاع متفاوت 20 عدد هر کدام

هرکدام 2 باله

3 ورق شکل داده شده 300 عددی هر

4 استاتور زخم 1 عدد برای مرجع

لازم نیست همه ی اینا رو بفرستی

و می تواند استاتورهای معمولی را انتخاب کند که با بالاترین میزان پر شدن سوراخ،

با ارتفاع مختلف انبار و با اندازه سیم های مختلف برای آزمایش

2 ایستگاه استاتور WIND-ASW-2

3 ایستگاه استاتور WIND-ASW-3

4 ایستگاه استاتور WIND-ASW-4

با توجه به خروجی در روز از استاتور خود را، استاتور پیچ ماشین در حال اجرا در کارخانه مشتری

.براي اينکه از دستم برن

کاربرد:

دو قطب استاتوری که مخلوط کننده، آسیاب، ابزار الکتریکی، جاروبرقی را پوشش می دهد.

مزیت های رقابتی:

1. دستگاه پیچ و خم استاتور کاملا اتوماتیک، به طور خودکار ابزار را بار می کند، سیم را می بندد

2. به طور خودکار برای سرعت پر کردن سوراخ بالا دو قطب استاتور

3. عملیات آسان، اپراتور فقط نیاز به بار استاتور در تثبیت و تخلیه زخم استاتور

3. بسیار محبوب برای تولید کنندگان موتورهای با حجم بالا

پارامتر:

ارتفاع انبار 10-70mm

ID استاتور 20-60mm

استاتور OD 50-130mm

ستاتور شماره 2

قطر سیم 0.15-1.3mm

حالت روان کننده: ماشین روغن گذاری روان کننده مداوم

AC380V، 50/60Hz، 4.5KW، فشار هوا 57kg/cm2

حدود 1200 کیلوگرم، 1500 x 2100 x 1650 میلی متر

شماره NCM / کد HS:8479811000

لطفا روی تصویر زیر کلیک کنید تا ویدیوی گسترده تری را مشاهده کنید
