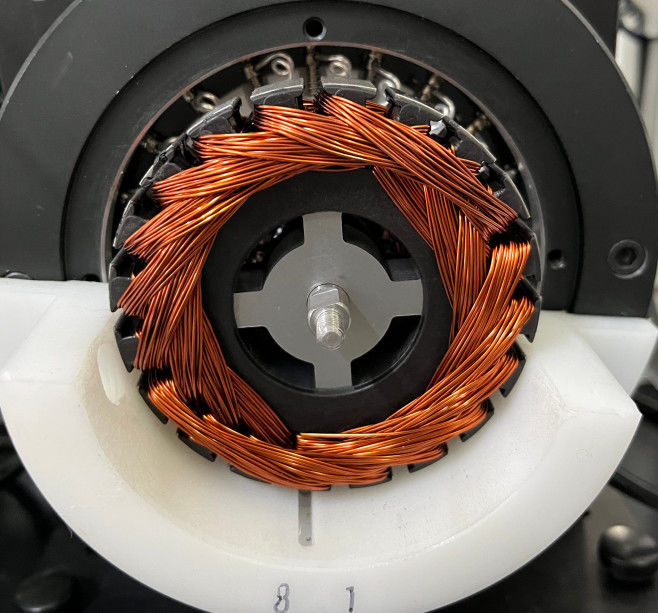

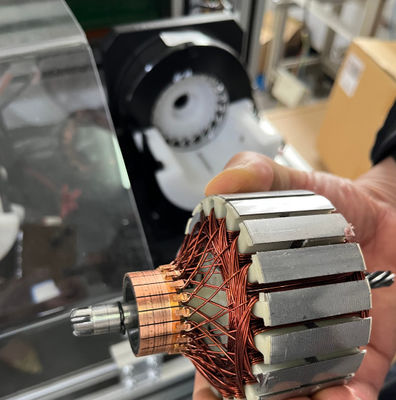

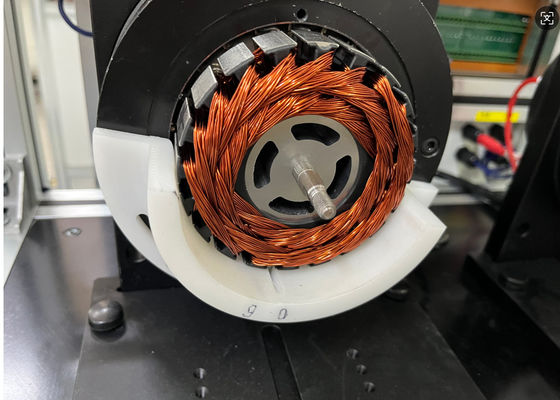

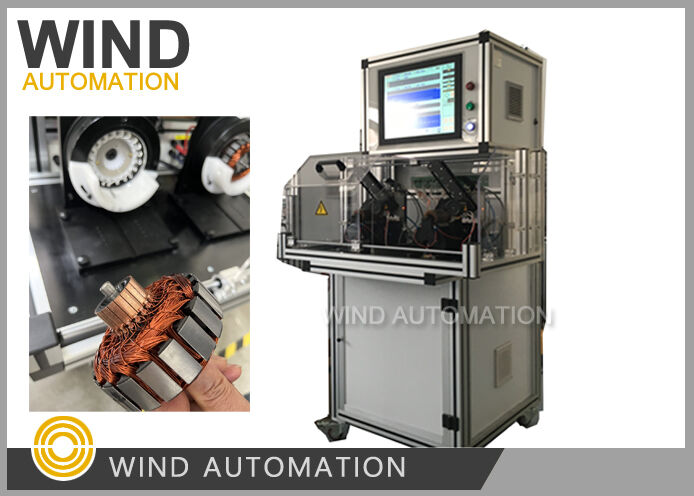

چگونه به قضاوت 20 اسلات گرم کردن موتور آرماتور

نحوه قضاوت آرمیچر موتور گرمایشی 20 شیاره

با چهار جنبه

1. مقاومت بار به بار، 0.01 میلی‌اهم تا 10 میلی‌اهم (نمایش خارج از محدوده OVER)

اندازه‌گیری چهار ترمینالی برای اطمینان از دقت

2. مقاومت جوشکاری، 0.001 میلی‌اهم تا 10 میلی‌اهم (نمایش خارج از محدوده OVER)

اندازه‌گیری شش ترمینالی برای اطمینان از دقت

3. مقاومت متقاطع 0.01 میلی‌اهم تا 10 میلی‌اهم

اندازه‌گیری چهار ترمینالی برای اطمینان از دقت

4. جهش 100-1000 ولت (100 ولت در زمان)

قله پالس: 0.5 میکروثانیه، فرکانس 1 تا 40 مگاهرتز

شکل موج استاندارد Write، شکل موج OK سبز، شکل موج NG قرمز است

5. مقاومت عایقی DC 500 ولت

زمان تست: 1 تا 10 ثانیه (0.1 ثانیه در زمان)

محدوده: 1 تا 500 مگا اهم

دقت: ≤±5%

6. تست ولتاژ بالا AC 100-1000 ولت

زمان تست: 1 تا 10 ثانیه (0.1 ثانیه در زمان)

پایه‌های کموتاتور آرمیچر ≤ 36 پایه

زمان چرخه پنل تست: 8 تا 9 ثانیه (بر اساس 33 پایه)



سوال تولیدکننده موتور و پاسخ اتوماسیون باد

تولیدکننده موتور K از ترکیه

در حین اندازه‌گیری مقاومت جوشکاری روی یک کموتاتور 20 پایه‌ای، من معمولاً مقادیری بین 0.02 میلی‌اهم و 0.04 میلی‌اهم به دست می‌آورم. با این حال، گاهی اوقات، مقادیری در حدود 0.3 میلی‌اهم در برخی پایه‌های کموتاتور مشاهده می‌کنم.

آیا می‌توانید لطفاً راهنمایی کنید که حداکثر مقاومت جوشکاری قابل قبول در چنین مواردی چقدر باید باشد؟ به عنوان مثال، آیا تعیین حداکثر حد 0.1 میلی‌اهم مناسب خواهد بود؟

چگونه می‌توانیم یک آستانه مناسب برای این پارامتر محاسبه یا تعریف کنیم؟
