چگونه به باندینگ استاتور کویل دستگاه بند زدن برای اندازه قاب زیر 110

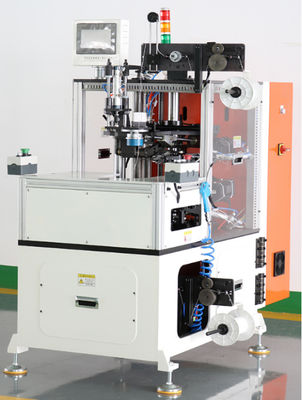

دستگاه بندکشی سیم پیچ دو طرفه WIND-120-CL

1. پارامتر

2. مزایای عملکرد

دندانه‌های محافظ برای اطمینان از عدم آسیب به آستر شیار

1) دستگاه بندکشی سیم پیچ دو طرفه شامل قسمت پایه، قسمت قلاب بالایی، قسمت قلاب پایینی،

و قسمت تغذیه سیم است

2) دستگاه بندکشی از کنترلر حرکتی Schneide برای کنترل سیستم سروو استفاده می کند،

و رابط انسان و ماشین تنظیم پارامترها را تسهیل می کند؛

3) زمان چرخه بندکشی و بافت ≤ 1S/شیار,

تنگی سیم بندکشی نیازهای مشتری را برآورده می کند,

و دامنه حرکت از 2 میلی متر تجاوز نمی کند

4) ضخامت های مختلف استاتور را می توان به سرعت برای تولید در عرض 5 دقیقه تنظیم کرد

5) برای استاتورهای با ابعاد مختلف می توان به سرعت ابزار را تغییر داد، با زمان حدود 20 دقیقه

6) هر قسمت از تجهیزات دارای عملکردهای اشکال زدایی جداگانه است و

مجهز به دکمه های اشکال زدایی برای اشکال زدایی آسان است

6) بخش ایندکسینگ توسط موتورهای سروو Schneide هدایت می شود و

می توان برای بندکشی شیار به شیار و بندکشی پرش شیار تنظیم کرد

8) دوک توسط موتور سروو Schneide هدایت می شود و سرعت را می توان تنظیم کرد

9) زاویه سوزن توسط موتور سروو Schneide هدایت می شود و زاویه را می توان آزادانه تنظیم کرد؛

10) با تغذیه سیم خودکار، برش سیم خودکار، دستگاه کشش، نیروی کشش قابل مشاهده،

و کشش بندکشی قابل تنظیم

11) پورت شبکه رزرو شده برای اشکال زدایی از راه دور و دسترسی MES در آینده

12) اتخاذ مکانیسم حفاظت ایمنی، عملکرد وضعیت ایستاده و یک دکمه دستی برای شروع

• بارگیری و تخلیه آسان برای استاتورهای سنگین
• بندکشی یک طرفه
• سطح کیفیت بالای فرآیند بندکشی
• کل چرخه کاری کاملاً خودکار است به استثنای بارگیری و تخلیه دستی
• قابل ادغام در یک خط تولید
• نیازی به تغییر ابزار برای طول های مختلف پشته نیست، فقط تنظیم مکانیکی لازم است
• حالت های بندکشی مختلف موجود است، بندکشی شیار به شیار، بندکشی پرش شیار یا بندکشی فانتزی

این دستگاه بندکشی بافت سیم پیچ استاتور برای بندکشی سیم پیچ های انتهایی استاتور در کنار هم است,

یک فرآیند از ساخت موتورهای بزرگ القایی AC است که قاب 112، 132، 160 را پوشش می دهد

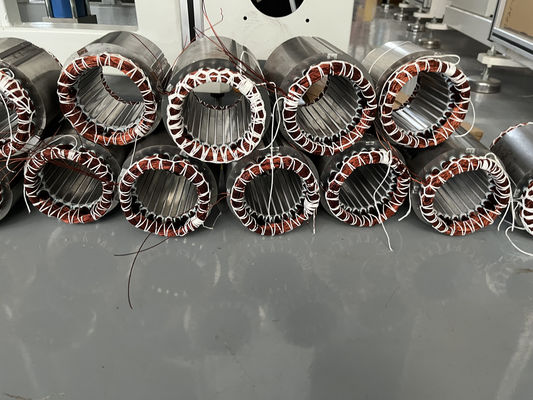

بندکشی سیم پیچ های استاتور فرآیند محکم کردن انتهای سیم پیچ های میدان یک استاتور موتور الکتریکی با یک طناب دوخته شده است,

همچنین به عنوان بافت سیم پیچ استاتور موتور نیز نامیده می شود.

کاربرد دستگاه گره سیم پیچ استاتور:

بندکشی معمولاً در موتورهای با طول عمر طولانی یا راندمان بالا مانند برخی از موتورهای القایی که هزینه خرابی در آن بالاست، استفاده می شود. به طور کلی، موتورهای کم هزینه و “یکبار مصرف” بندکشی نمی شوند.

پارامتر دستگاه گره سیم پیچ استاتور:

1. ابعاد استاتورها

ابزار مربوط به OD استاتور است,

وقتی OD استاتور یکسان باشد، نیازی به تغییر ابزار ندارید,

-حداکثر قطر بیرونی: 140 میلی متر

-حداکثر قطر داخلی: 90 میلی متر

-طول هسته: 10-90 میلی متر

-ارتفاع سیم پیچ: بادامک دستگاه مربوط به ارتفاع سیم پیچ شما در هر دو طرف است

2. طناب بندکشی

طناب بندکشی گرد به طور گسترده استفاده می شود,

آیا لطفاً عکس طناب بندکشی تخت را برای ما می گیرید تا بررسی کنیم؟

3. تغییر ابزار

بله، تغییر ابزار و تغییر برنامه را می توان در عرض 20 دقیقه انجام داد,

و کارگر باید سوزن ها را از نظر ارتفاع و موقعیت برای دستگاه استاندارد که ما نقل قول کردیم تنظیم کند,

اگر می خواهید عملکرد ویژه ای اضافه کنید، دستگاه سفارشی ساخته می شود و هزینه بیشتری خواهد داشت,

کاربرد:

برای ژنراتور، پمپ آب عمیق، عایق شیار موتور سه فاز

مزایا:

1. از  قطر داخلی استاتور  برای موقعیت یابی استفاده کنید،  تغییر ابزار آسان است

2.  سه موتور سروو تنظیم آسان دستگاه و بندکشی روان را تضمین می کنند,

      یک  موتور سروو ایندکسینگ استاتور را کنترل می کند

      یک  موتور سروو حرکت نازل را کنترل می کند (نازل طناب دوخته شده را هدایت می کند)

      یک  موتور سروو حرکت مکانیکی کل دستگاه را کنترل می کند

3. یکی از پرفروش ترین دستگاه ها در طول ساخت موتور القایی,

    ارتقا هر سال بر اساس بازخورد تولید کننده موتور کاربر محلی
