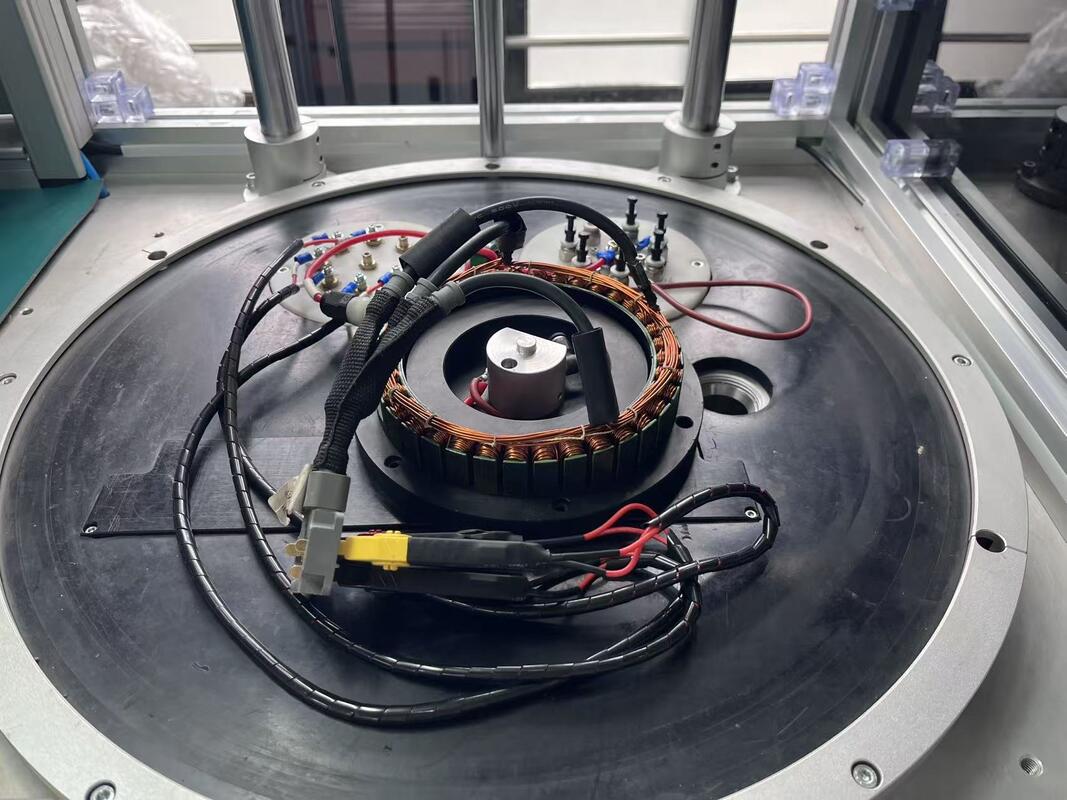

چگونه به تحلیل استاتور موتور در محیط خلاء قضاوت کنیم؟

نحوه قضاوت کیفیت تست ژنراتور استاتور آلترناتور تحلیل WIND-DTS-120

مورد تست:

در تولید استاتور ژنراتور، تست فرآیند بررسی کیفیت پس از

قرار دادن کاغذ، سیم پیچی موج، قرار دادن کویل، شکل دهی،

تمام موارد تست شامل مقاومت DC/اندوکتانس/عایقی دور به دور/ مقاومت عایقی

/عایقی بین فازها/ هیپوت بین فازها/ هیپوت/ تعادل مقاومت می‌تواند به تنهایی یا با هم انجام شود.

1) تست مقاومت DC

محدوده تست: 0.01 اهم - 1000 اهم

حلقه تست: 6 حلقه (قابل مقیاس)

تلرانس: ±0.5 %

روش تست: چهار نقطه، با تابع تصحیح خودکار دمای محیط

2) تست اندوکتانس (شامل تست تعادل 3 فاز)

محدوده تست: 10 میلی هانری – 500 میلی هانری

حلقه تست: 6 حلقه (قابل مقیاس)

تلرانس: ±2.5%

روش تست: چهار نقطه

3) عایقی دور به دور

ولتاژ بالای پالس: 100 ولت - 3000 ولت (100 ولت / مرحله)

قله پالس: 0.5 میلی ثانیه

فرکانس نمونه برداری: 1-40 مگاهرتز

حلقه تست: 6 حلقه (قابل مقیاس)

تلرانس: ±2.5%

روش قضاوت: قضاوت اختلاف مساحت (حساس به اندوکتانس و اتلاف انرژی)

شکل موج استاندارد سفید، شکل موج OK سبز، شکل موج NG قرمز است

4) مقاومت عایقی

ولتاژ: DC500V /1000V

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 1-1000 مگا اهم

تلرانس: ±2.5%

5) عایقی بین فازها

ولتاژ: DC500V /1000V

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 1-1000 مگا اهم

تلرانس: ±2.5%

6) هیپوت بین فازها

ولتاژ: AC100-3000V (100V/مرحله)

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 0.1 میلی آمپر -- 20 میلی آمپر

تلرانس: ±2.5%

7) هیپوت (با تشخیص قوس)

ولتاژ: AC100-3000V (100V/مرحله)

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 0.1 میلی آمپر -- 20 میلی آمپر

تلرانس: ±2.5%

8) تعادل مقاومت

روش تست: نمونه برداری مقاومت DC

زمان تست: 0.1 ثانیه

روش قضاوت: روش درصدی برای قضاوت اختلاف مقاومت DC بین سیم پیچی ها استفاده می شود.
