دستگاه تست استاتور موتور بدون جاروبک

دستگاه تست استاتور موتور براشلس DC تحلیل کیفیت WIND-DTS

1. مزیت

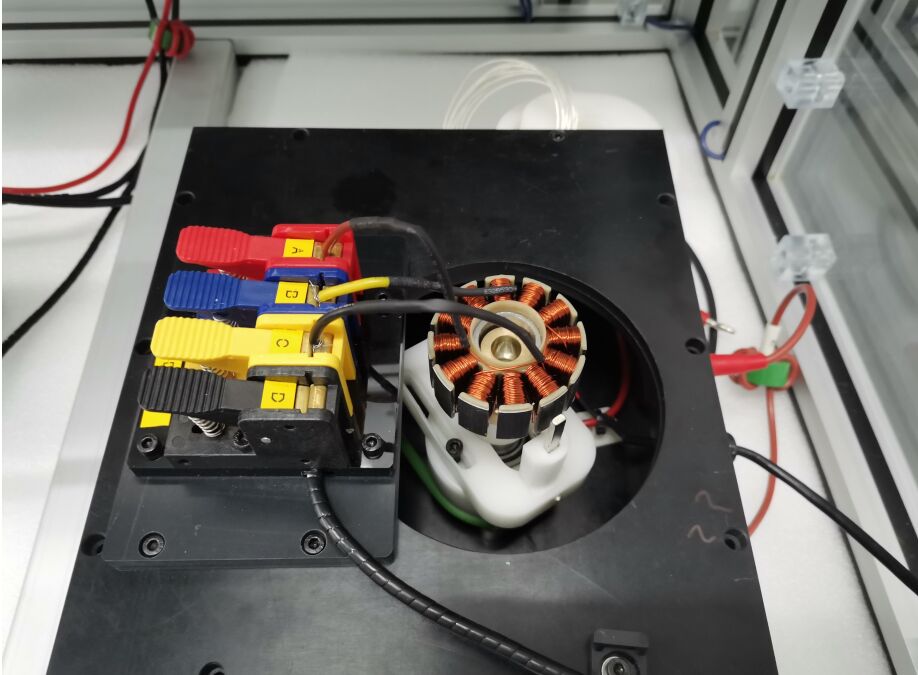

1) فیکسچر گیره سریع برای سیم های 3 ترمینال قابل نصب است

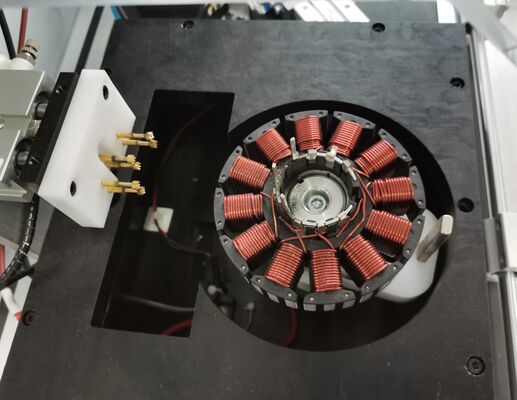

2) فیکسچر پنوماتیک به طور گسترده برای تست سیم های 3 ترمینال یا سیم های 6 انتها استفاده می شود2. آیتم تست: تمام آیتم های تست می توانند به تنهایی یا با هم انجام شوند.

1) تست مقاومت DCمحدوده تست: 0.01 اهم - 1000 اهم

حلقه تست: 6 حلقه (قابل مقیاس)

تلرانس: ± 0.5%

روش قضاوت: قضاوت اختلاف مساحت (حساس به اندوکتانس و اتلاف انرژی)

2) تست اندوکتانس (شامل تست تعادل 3 فاز)

محدوده تست: 10 میلی هانری - 500 میلی هانری

حلقه تست: 6 حلقه (قابل مقیاس)

تلرانس: ± 2.5%

روش قضاوت: قضاوت اختلاف مساحت (حساس به اندوکتانس و اتلاف انرژی)

روش تست: نمونه برداری مقاومت DC

ولتاژ بالا پالس: 100 ولت - 3000 ولت (100 ولت / مرحله)

پیک پالس: 0.5 میلی ثانیه

فرکانس نمونه برداری: 1-40 مگاهرتز

حلقه تست: 6 حلقه (قابل مقیاس)

تلرانس: ± 2.5%

روش قضاوت: قضاوت اختلاف مساحت (حساس به اندوکتانس و اتلاف انرژی)

روش تست: نمونه برداری مقاومت DC

4) مقاومت عایقی

ولتاژ: 500 ولت DC / 1000 ولت DC

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 1-1000 مگا اهم

تلرانس: ± 2.5%

6) هیپوت بین فازها

روش تست: نمونه برداری مقاومت DC

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 1-1000 مگا اهم

تلرانس: ± 2.5%

6) هیپوت بین فازها

روش تست: نمونه برداری مقاومت DC

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 0.1 میلی آمپر -- 20 میلی آمپر

تلرانس: ± 2.5%

8) تعادل مقاومت

روش تست: نمونه برداری مقاومت DC

زمان تست: 1-10 ثانیه (قابل تنظیم)

محدوده قضاوت: 0.1 میلی آمپر -- 20 میلی آمپر

تلرانس: ± 2.5%

8) تعادل مقاومت

روش تست: نمونه برداری مقاومت DC

زمان تست: 0.1 ثانیه

روش قضاوت: روش درصدی برای قضاوت اختلاف مقاومت DC بین سیم پیچ ها استفاده می شود.

3. زمان تست

آیتم

مقاومت DC
