دستگاه جوش فیوزینگ کموتاتور آرمیچر موتور DC، جوشکاری، فیوزینگ، لحیم کاری، هات استیکینگ

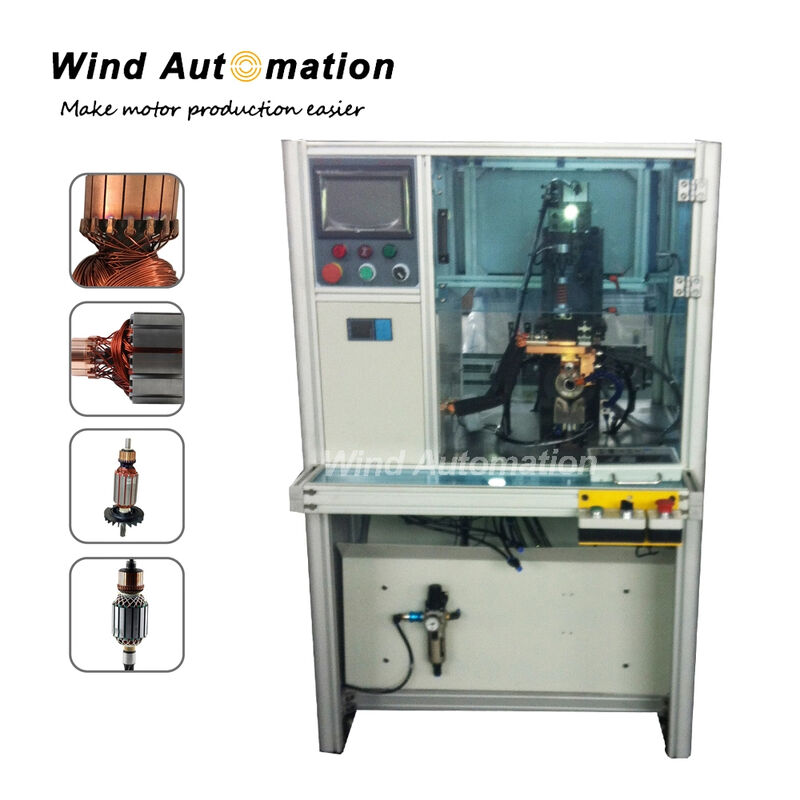

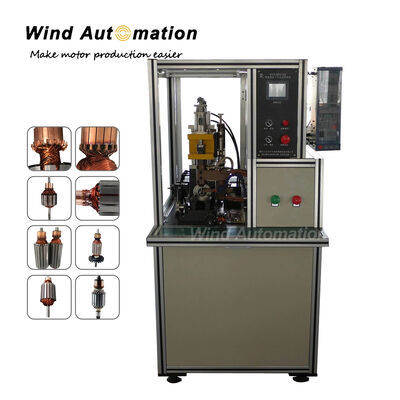

دستگاه جوش نقطه‌ای منبع تغذیه DC برای اتصال حرارتی کموتاتور آرمیچر WIND-DC-CW003



(1) کاربرد:

آرمیچر موتور PMDC با کموتاتور قلابی، کموتاتور رایزر

دستگاه جوش نقطه‌ای کموتاتور، اتصال حرارتی برای سیم نازک یا ضخیم، فرکانس بالا

جوش اینورتر و اتصال حرارتی کموتاتور با سیم کوچک و بزرگ، نازک و ضخیم، با دستگاه آب خنک کننده

(به عنوان تهویه مطبوع عمل می کند)

لحیم، اتصال‌دهنده قطعه کموتاتور و سیم را وصل می‌کند، دستگاه اتصال حرارتی در مجاورت

سیم مسی و اتصال‌دهنده در حین اتصال حرارتی برای تقویت اتصال الکتریکی و مکانیکی قرار می‌گیرد.

برای کموتاتور نوع قلابی، هر قطعه دارای یک اتصال‌دهنده است، دستگاه اتصال حرارتی کموتاتور، سیم سیم‌پیچ هادی آرمیچر و قطعه کموتاتور را فورج می‌کند

و حداقل برخی از حفره‌های بین سیم را پر می‌کند

و اتصال‌دهنده با الکترود.


(2) مزایا:




 (چگونه یک دستگاه اتصال حرارتی جوش مناسب انتخاب کنیم)1- آیا جریان و زمان هر قطعه قابل تنظیم است؟
  --- فکر می‌کنم سوال شما در مورد دستیابی به کیفیت اتصال حرارتی یکنواخت و ثابت برای هر قطعه است،
خروجی جریان دستگاه منبع تغذیه DC با فرکانس بالا یکنواخت و ثابت است، می‌تواند کیفیت جوش یکنواخت را تضمین کند،

در صفحه تنظیم پارامتر دستگاه، 6 بخش تنظیم جریان و زمان جوش برای آرمیچر با قلاب‌های زیاد مانند 63 قلاب وجود دارد،
و برای یک کموتاتور 24 قلابی، می‌توانید پارامتر جوش را به 3 مرحله با تنظیم شماره نوار به صورت 1+22+1 = 24 تقسیم کنید یا تنظیم را برای تنظیم 1+1+1+2+3+16 = 24 تقسیم کنید.

با در نظر گرفتن زمان گرم شدن برای میله الکترود و وضعیت واقعی،
در تولید واقعی، برخی از کاربران فقط شماره نوار را در بخش 1 به صورت 24 تنظیم می‌کنند،
2- فاصله الکترود چگونه کنترل می شود؟

--- فاصله پیشنهادی حدود 1.5 میلی متر تا 2 میلی متر است، در صورتی که قطر خارجی کموتاتور تفاوت داشته باشد باید بیش از 1 میلی متر باشد.

می‌توانید با یک کالای ضخامت 1.5 میلی متر به عنوان پلاگ گیج بررسی کنید.
3- آیا خط کشی برای اندازه گیری و بازخورد این فاصله وجود دارد؟
--- هنوز خط کشی وجود ندارد، فقط اپراتور مشاهده می کند.

4- فشار اعمال شده توسط الکترود به قلاب چگونه تنظیم و کنترل می شود؟
--- با فنرهای فشاری با اندازه های مختلف می توان فشار را تنظیم کرد، برای کنترل تقریبی با فنر، برای کنترل دقیق با پیچ در بالا.

    و آخرین مدل WIND-TMI-3 با موتور سروو برای کنترل فشار
5- آیا سلول بار برای کنترل این فشار وجود دارد؟
--- هنوز نه

دستگاه پرس هیدرولیک و سروو Wind Automation برای کموتاتور،
قرارگیری شفت این نوع سلول بار را دارد که می تواند فشار را کنترل و نشان دهد.
ما این را برای دستگاه اتصال حرارتی جدید WIND-DC-CW003 با فشار دستگاه سروو در آینده اعمال خواهیم کرد.
این برای کاربران محلی که ابتدا نیاز دارند اعمال خواهد شد.
6- جریان اتصال حرارتی چگونه کنترل می شود، آیا ثابت نگه داشته می شود؟ بازخورد جریان؟
--- جریان ثابت اتصال حرارتی توسط ولتاژ کنترل می شود.

7- مراحل چرخه اتصال حرارتی چیست، چگونه هر بخش از این چرخه تنظیم می شود؟ (بسیار مهم)
--- چرخه اتصال حرارتی تماس الکترود با قلاب کموتاتور، سپس فشار دادن قلاب کموتاتور، نگه داشتن فشار و رها کردن است.


لطفاً نمودار چرخه اتصال حرارتی را در عکس پیوست بررسی کنید.
این چرخه به چهار عامل مربوط می شود،
سطح تماس الکترود و قلاب کموتاتور، مقدار فشار، زمان نگه داشتن فشار، ولتاژ اتصال حرارتی.
شما می توانید با همکاری این چهار عامل به یک چرخه بهینه دست یابید.
زمان چرخه WIND-DC-CW003 می تواند 0.4 ثانیه در هر شیار باشد، سریعترین در دستگاه های اتصال حرارتی آرمیچر موتور چین تا کنون.
فرکانس بالا 15 کیلوهرتز جریان DC خروجی خالص را تضمین می کند، در حالی که برخی از دستگاه های اتصال حرارتی 2 کیلوهرتز، 4 کیلوهرتز فرکانس بالا ندارند.
جریان ثابت می تواند اطمینان حاصل کند که هر قطعه بدون تردید اتصال حرارتی می شود، بنابراین منبع تغذیه DC سریعتر است و برق را ذخیره می کند.

8- آیا علامت هشدار برای اتصال حرارتی بد وجود دارد؟
--- بله، دستگاه این عملکرد را دارد.

(4)
پارامتر دستگاه اتصال حرارتی:




قطر سیم: 0.01 ~ 1.2 میلی مترقطر خارجی آرمیچر: 20 ~ 100 میلی متر

ارتفاع پشته آرمیچر: 10 ~ 100 میلی متر

قطر خارجی کموتاتور: 8 ~ 70 میلی متر

منبع هوا: 5 ~ 7 کیلوگرم بر سانتی متر مربع

توان جوش: 10 ~ 30 کیلو وات

3 فاز AC 380 ولت 50 ~ 60 هرتز

وزن: حدود 350 کیلوگرم

منبع تغذیه اتصال حرارتی: فرکانس بالا 15 کیلوهرتز خود توسعه یافته Wind Automation، 500 ~ 5000 آمپر

سیستم کنترل: PLC میتسوبیشی ژاپن

کنترل موقعیت یابی: سیستم موقعیت یابی سروو میتسوبیشی ژاپن

صفحه لمسی 7 اینچی

(5)  ویژگی:



1)  دستگاه جوش نقطه‌ای کموتاتور، اتصال حرارتی هادی برای سیم نازک یا ضخیم، فرکانس بالا      جوش اینورتر و اتصال حرارتی کموتاتور با سیم کوچک و بزرگ، نازک و ضخیم، با دستگاه

     آب خنک کننده جداگانه (به عنوان تهویه مطبوع عمل می کند)

2)  عملیات جوش به ناحیه میله تنگستن، فشار، زمان جوش، مقدار ولتاژ و جریان مربوط می شود.

3)  قطر خارجی آرمیچر، اندازه شفت مربوط به فیکسچر است.

     قطر خارجی آرمیچر محدوده نرمال 20 ~ 60 میلی متر     شفت زیر 16 میلی متر اندازه شفت

(6)

بازخورد مشتریان بین المللی:

 در سال 2025
شرکت XYZ همچنین یک دستگاه اتصال حرارتی دارد که توسط Shanghai Wind Automation Equipment ساخته شده است، همانطور که در تصویر نشان داده شده است.کولیت فرسوده شده است و ما به دنبال جایگزینی هستیم. آیا می توانید یک کولیت جایگزین برای این دستگاه قیمت گذاری کنید؟
