چگونه تجربه کاربری تولیدکننده موتور را برای جوشکاری کلکتور آرمیچر بهبود دهیم

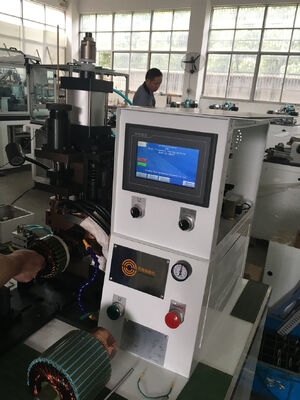

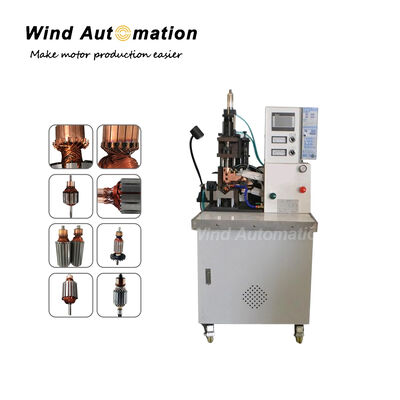

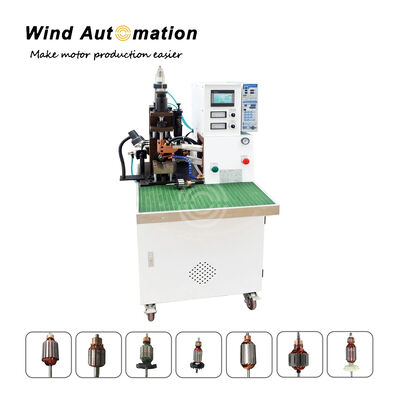

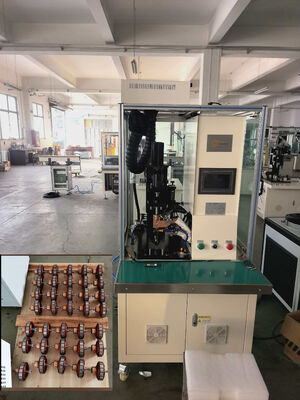

دستگاه جوش نقطه‌ای با منبع تغذیه DC برای اتصال حرارتی کموتاتور آرمیچر WIND-DC-CW003

(1) کاربرد:

آرمیچر موتور PMDC با کموتاتور قلابی، کموتاتور رایزر

(2) مزایا:

فیوزر جدید اگر چیلر آب روشن نباشد کار نمی کند در حالی که فیوز سال گذشته ما بدون روشن بودن آن کار می کند.

فیوزر قدیمی تا زمانی که هشدار دمای بالا را دریافت کند کار می کند اگر یکی از کارکنان فراموش کند چیلر آب را خاموش کند.

چندین بار به دلیل فراموشی یکی از کارکنان برای روشن کردن چیلر، دمای آن بالا رفته است.

غیر از این، همه چیز به خوبی پیش می رود. متشکرم

راه حل اتوماسیون باد

از بازخورد شما با اطلاعات دقیق بسیار سپاسگزاریم!

پس از بحث،

برای اینکه اولین فیوزر دارای ویژگی ای باشد که فیوزر در صورت عدم روشن بودن چیلر آب کار نکند،

سنسور جریان آب جدید از تشخیص پالس استفاده می کند که برای تشخیص جریان آب قابل اطمینان تر است.

در زیر فرآیند آمده است،

(4) پارامتر دستگاه اتصال:

قطر سیم: 0.01 تا 1.2 میلی متر

قطر خارجی آرمیچر: 20 تا 100 میلی متر

ارتفاع پشته آرمیچر: 10 تا 100 میلی متر

قطر خارجی کموتاتور: 8 تا 70 میلی متر

منبع هوا: 5 تا 7 کیلوگرم بر سانتی متر مربع

توان جوش: 10 تا 30 کیلو وات

3 فاز AC 380 ولت 50 تا 60 هرتز

وزن: حدود 350 کیلوگرممنبع تغذیه اتصال: فرکانس بالا 15 کیلوهرتز، 500 تا 5000 آمپر خود توسعه یافته Wind Automation

سیستم کنترل: PLC میتسوبیشی ژاپن

کنترل شاخص گذاری: سیستم موقعیت یابی سروو میتسوبیشی ژاپن صفحه لمسی 7 اینچی

(5)

ویژگی:

دستگاه جوش نقطه‌ای کموتاتور اتصال حرارتی هادی برای سیم نازک یا بزرگ جوش اینورتر فرکانس بالا و اتصال حرارتی کموتاتور با سیم کوچک بزرگ سیم نازک و بزرگ، با دستگاه خنک کننده جداگانه (به عنوان تهویه مطبوع عمل می کند)

چگونه به کیفیت اتصال خوب دست یابیم، چهار عامل زیر را می توانید بررسی کنید

1. جریان اتصال را به جریان مناسب تنظیم کنید

2. فشار مناسب به ناحیه لحیم کاری اتصال

3. زمان اتصال

4. مقاومت هادی، مربوط به ناحیه تماس الکترود است

لطفاً برای مشاهده ویدئو روی تصویر زیر کلیک کنید

این دستگاه جوش نقطه‌ای DC کموتاتور آرمیچر یک دستگاه تخصصی برای جوشکاری روتورهای موتور است که از جریان مستقیم (DC) برای جوشکاری مقاومتی استفاده می‌کند. در مقایسه با دستگاه‌های جوش نقطه‌ای AC سنتی، از فناوری اینورتر DC یا فرکانس متوسط استفاده می‌کند و مزایایی مانند سرعت پاسخ سریع، بهره‌وری انرژی بالا و جوشکاری پایدار و دقیق را ارائه می‌دهد. این دستگاه به طور موثری تغییر شکل قطعه کار را کاهش می‌دهد و کیفیت جوش ثابت را تضمین می‌کند.اجزای اصلی و اصل کار دستگاه جوش نقطه‌ای DC آرمیچر معمولاً از اجزای اصلی زیر تشکیل شده است: سیستم منبع تغذیه: این قلب تجهیزات است. به طور کلی شامل یک رکتیفایر، فیلتر، اینورتر و ماژول کنترل است. عملکرد آن تبدیل برق AC ورودی به جریان جوشکاری DC پایدار و قابل کنترل است. * سیستم کنترل: مسئول تنظیم و نظارت بر پارامترهای جوشکاری (مانند جریان، زمان و فشار) و کنترل دقیق فرآیند جوشکاری بر اساس یک برنامه از پیش تعیین شده است. تجهیزات مدرن معمولاً دارای چندین حالت کنترل، از جمله جریان ثابت، ولتاژ ثابت و توان ثابت، و همچنین عملکردهای خود تشخیصی هستند. * عملگر جوشکاری: شامل گیره‌ها، الکترودها و غیره است که برای نگه داشتن قطعه کار و اعمال فشار جوشکاری استفاده می‌شود. تجهیزات خودکار همچنین یک سیستم پیوند چند محوره و یک ساختار گیره چرخشی را برای انطباق با نیازهای جوشکاری روتورهای با مشخصات مختلف ادغام می‌کنند. گردش کار تجهیزات معمولاً شامل قرار دادن قطعه کار روتور مورد جوش در موقعیت تعیین شده است و تجهیزات به طور خودکار کل فرآیند گیره کردن، موقعیت‌یابی، چرخش، جوشکاری و تخلیه را تکمیل می‌کنند.
