نحوه انجام سیم پیچی بدون شکاف با روش نیمه اتوماتیک تمام اتوماتیک
|
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| وضعیت: | جدید | محور: | 4 محور |
|---|---|---|---|
| ایستگاه کار: | یک ایستگاه / دو ایستگاه | سرعت سیم پیچ: | حداکثر 400 دور در دقیقه بر اساس اندازه سیم، اندازه استاتور |
| نوع اتوماتیک: | تمام اتوماتیک | رنگی ماشین موتور پیچ و تاب: | سفید یا نیاز مشتری |
| سیم پیچ موتور: | سیم پیچی دندان برای پشته استاتور روکش دار یا کلاهک های پلاستیکی | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
نحوه سیم‌پیچی بدون شیار به روش نیمه خودکار و کاملاً خودکار WIND-BLDC

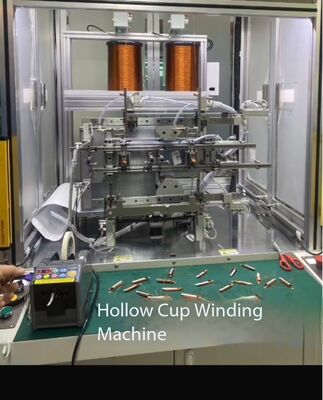

کاربرد دستگاه سیم‌پیچی بدون شیار:

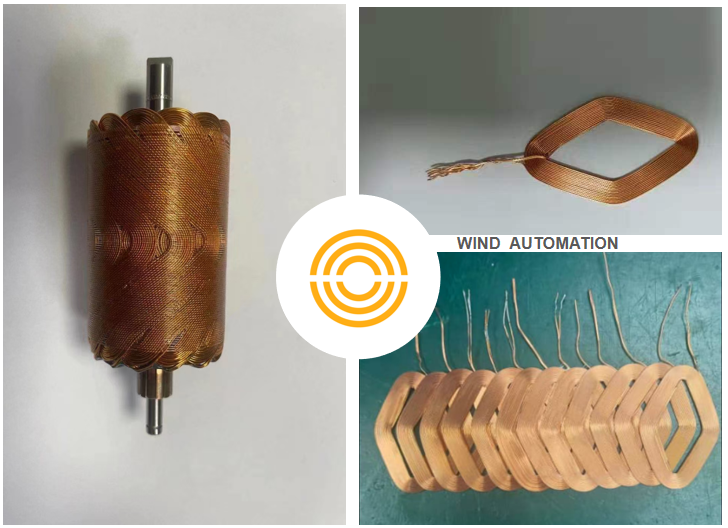

موتور بدون هسته فوق سبک، پاسخ سریع و راندمان بالا
موتور DC مغناطیس دائم با سیم‌پیچی بدون هسته
بدون هسته (DC) - بدون شیار (EC)
دستگاه سیم‌پیچی بدون شیارپارامتر:
| مدل | WIND-3S-Slotness |
| پشته سیم‌پیچی | استاتور در شیار |
| ایستگاه | چهار ایستگاه مستقل یا کاملاً خودکار |
| قطر سیم | 0.1-1.2 میلی‌متر (بسته به نرخ پر شدن شیار استاتور و عرض شیار) |
| مراحل تولید |
شامل 4 دستگاه با عملکرد و فرآیند زیر 1. سیم‌پیچی خودکار 2. صاف کردن با پرس داغ 3. پیش‌شکل‌دهی 4. شکل‌دهی گرد
|
| تنظیم برنامه |
حداکثر مرحله 200 مرحله است. برنامه سیستم 10 مجموعه را ذخیره می‌کند که بزرگتر از ظرفیت ذخیره‌سازی را می‌توان از طریق کامپیوتر بارگذاری و با ذخیره‌سازی نامحدود دانلود کرد.
|
| سرعت سیم‌پیچی | حداکثر 400 دور در دقیقه (بسته به اندازه سیم، طول پشته و اندازه استاتور) |
| محور | 4 محور |
| توان کل | 8 کیلووات |
| ورودی | AC380V ±10% 3 فاز 50/60 هرتز |
| منبع هوا | 0.4~0.7 مگاپاسکال |
| اندازه دستگاه | حدود 1000 (عرض) × 800 (عمق) × 1800 (ارتفاع) میلی‌متر |

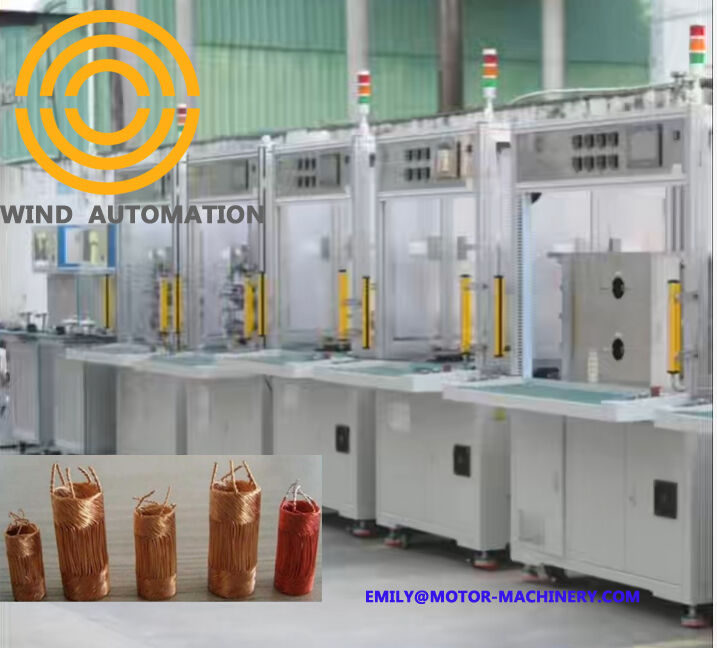

سیم‌پیچی بدون شیار شامل 4 دستگاه با عملکرد و فرآیند زیر
1. سیم‌پیچی خودکار
2. صاف کردن با پرس داغ
3. پیش‌شکل‌دهی
4. شکل‌دهی گرد
که در آن چالش‌برانگیزترین فرآیندها خود سیم‌پیچی نیستند،
بلکه فرآیندهای بعدی پرس داغ و شکل‌دهی گرد (شکل‌دهی گوشه بالا/پایین)
که در نهایت دقت ابعادی و عملکرد موتور را تعیین می‌کنند.
روش سیم‌پیچی و فرآیند سیم‌پیچی را می‌توان به طور گسترده برای مدیریت سیم‌پیچی‌های زیر به کار برد
1. سیم‌پیچی مستقیم
فرآیند سیم‌پیچی که یک فرآیند سیم‌پیچی متمرکز را تشکیل می‌دهد
فرآیند سیم‌پیچی، سیم لعاب‌دار ابتدا بر روی یک قالب شکل‌دهی طبق تعداد دور مورد نیاز پیچیده می‌شود،
و سپس بر روی یک ماندرل سیم‌گذاری به یک سیم‌پیچی کامل شکل داده می‌شود،
چسب در هر دو انتها برای جامد کردن ساختار کویل اعمال می‌شود
2. سیم‌پیچی مایل (متمرکز)
این روش سیم‌ها را با زاویه مشخصی نسبت به محور آرمیچر کج می‌کند
این طراحی سیم‌پیچی پیوسته را امکان‌پذیر می‌کند و تراکم کویل و عملکرد مغناطیسی را بهبود می‌بخشد
3. سیم‌پیچی زین اسبی
پرسش و پاسخ:
1. زمان چرخه سیم‌پیچی موتورهای بدون جاروبک زیر چقدر است؟
2. آیا برای استفاده از دستگاه شما نیاز به استفاده از پوشش الکترواستاتیک شیارها داریم؟
3
نمونه‌ها و نقشه‌های زیر برای ساخت و راه‌اندازی دستگاه مورد نیاز است:
1. نقشه CAD لمینیت استاتور برای بررسی نرخ پر شدن شیار
2. نمودار سیم‌پیچی
3. سیم مسی 1 قرقره کافی برای سیم‌پیچی 2 عدد استاتور
4. آیا استاتور دارای محل شیارگذاری موقعیت‌یابی است؟
قطعات اصلی
| شماره | نام | برند | توضیحات |
| 1 | PLC | YASKAWA | |
| 2 | موتور سروو | YASKAWA | |
| 3 | صفحه لمسی | Weinview | |
| 4 | سنسور | OMRON | |
| 5 | واحدهای الکتریکی | Schneider | |
| 6 | واحدهای پنوماتیک | Xinchen | |
| 7 | بلبرینگ | NSK | |
| 8 | ریل پیچ | HIWIN | |
| 9 | تسمه تایمینگ | Gates | |
| 10 | منبع تغذیه | Mean Well | |
| 11 | کشش‌سنج | ETA-1000/L-R | |
| 12 | کاهنده | Nidec-SHIMPO | استاتور سنگین نیاز به کاهنده موتور دارد |
لطفاً برای مشاهده ویدئوی دستگاه سیم‌پیچی بدون شیار روی لینک تصویر زیر کلیک کنید
دستگاه‌های مستقل و خط خودکار برای دستیابی به سیم‌پیچی بدون شیار وجود دارد
https://youtube.com/shorts/0-s0o-bNF-o
