جزئیات محصول:
پرداخت:
|
درخواست: | موتور گام بردار، موتور DC بدون برس موتی قطب استاتور، موتور فن | نمونه های اولیه استاتور: | استفاده آزمایشی از آزمایشگاه برای تولید نمونه اولیه استاتورها |
---|---|---|---|
ایستگاه کاری: | تک ایستگاه | سرعت سیم پیچ: | 300 RPM تا 500 RPM با توجه به Wire Gauge |
نوع اتوماتیک: | پیچ و تاب اتوماتیک، شاخص گذاری اتوماتیک | رنگ ماشین: | سفید یا به ازای هر مشتری مورد نیاز |
قطب های موتی: | 6قطب، 8قطب، 9قطب، 10قطب، 12قطب، 14قطب، 18قطب | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
برجسته: | دستگاه پیچ و خم کردن پرنده,پیچ و تاب موتور بدون برس,brushless motor winding |

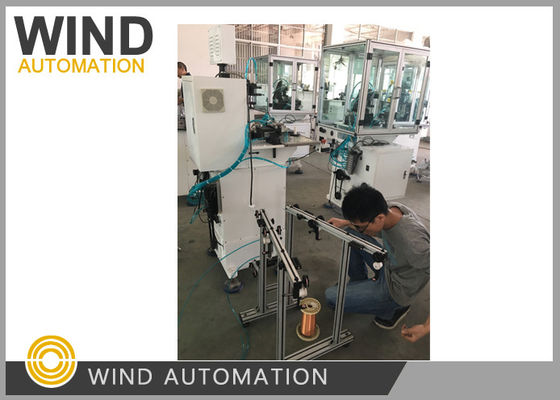

دستگاه پیچ و خم سوزن مورد استفاده در آزمایشگاه برای تولید نمونه های اولیه استاتور WIND-1-TSM
کاربرد:
WIND-1-TSM یک دستگاه پیچ و خمنگ استاتور داخلی است که در آزمایشگاه برای تولید
نمونه های اولیه استاتورها شامل 6،8،9،10،12،14،18 قطب
موتور گام بردار، موتور DC بدون برس موتی قطب استاتور
مزیت های رقابتی:
1. آسان برای تغییر ابزار برای انواع استاتورها، دستگاه های اساسی و هوشمند برای پیچ و خم سوزن یک سوراخ به یک
2. می تواند بزرگ و کوچک multipole BLDC استاتورها با Min. باز کردن سوراخ اندازه 1mm اداره
3برای ماشین های استاتور WIND-1-TSM
استاتور با 6 قطب، 8 قطب و 9 قطب می تواند با تغییر ابزار از همان دستگاه پیچ و خم استفاده کند.
استاتور با 10 قطب، 12 قطب، 14 قطب می تواند با تغییر ابزار از همان دستگاه پیچ و خم استفاده کند
4بسیار مناسب برای تولید کنندگان موتور BLDC که می توانند برای محصولات کمی سرمایه گذاری کنند
مشخصات فنی پیچک سوزن:
قطر سیم: 0.08 ~ 1.20mm
شماره گيري 0-99999
شناسه استاتور:9~65mm ارتفاع ستاک:7-115mm
استاتور ماین اندازه گشایش: 1mm
حداقل اندازه نوزل سوزن:3*0.35*8.5mm
گزینه عملکرد: گام به گام/خودکار
قطب های استاتور: 6 قطب، 8 قطب، 9 قطب، 10 قطب، 12 قطب، 14 قطب، 18 قطب (تخصیص شده)
فشار هوا:0.5~0.7MPa قدرت:1KW، AC220V 50/60Hz
وزن: حدود 350 کیلوگرم ابعاد: 1600 ((L) x900 ((W) x1450 ((H) mm
بهره وری: در هر باز شدن استاتور از اسلات 1 میلی متر، سرعت زیر 350RPM را پیشنهاد می کند
سوال و جواب:
1.چه نوع پیچ و خم سوزن استاتور را برای استاتور خود انتخاب کنیم؟
دستگاه WIND-1-TSM به طور گسترده ای برای 6 قطب، 8 قطب، 9 قطب، 10 قطب، 12 قطب، 14 قطب و
18 قطب
موتور مرحله ای و موتور BLDC با تک فاز یا سه فاز
ماشین پیچ و خم کردن، شاخص بندی و برش به طور خودکار بدون آرایه برای سرعت پر کردن سوراخ استاتور بالا نیست
دستگاه پیچ و خم کردن WIND-1-TSM با پیچ و خم کردن بدون تنظیم دستگاه شاخص گیری خودکارو زاویه سوئیچ
دستگاه کام برای پیچاندن سیم های بزرگ و کوچک بسیار مناسب استاستاتورهای موتور BLDC
براي آموزش ماشين، معمولاً شما يک مهندس رو براي بازرسي قبل از تحویل به کارخانه ما ميفرستيد
3.دستگاه شما روشن و فعال شده؟
بله، ماشین از طرف ماشین برای قدرت در ماشین و
شروع، دکمه اضطراری، اتوماتیک / مرحله سوئیچ برای کار با ماشین
4.من استاتور زخم ندارم چرا به استاتور زخم نیاز داری؟
نمونه ها و نقشه های زیر برای ساخت و راه اندازی ماشین مورد نیاز است:
1. استاتور استیک 5pcs بدون پیچ و تاب با کلاه عایق یا کاغذ عایق
2. استاتور زخم 1 عدد
3. سيم مسي يک رول به اندازه کافي براي پیچيدن 10 استاتور است
4. طرح استاتوری و طرح پیچ و خم
