جزئیات محصول:
پرداخت:
|
مواد برش: | فولاد کربن / فولاد ضد زنگ | نام: | دستگاه برش لیزری |
---|---|---|---|
حداکثر توان لیزر: | 500W,750W,1000W,2000W | طول موج لیزر: | 1080 نانومتر |
بسته ماشینی: | 4300mm*2150mm*1700mm می تواند در 20'GP قرار داده شود | پس از فروش: | دو سال ضمانت لیزر |
برجسته: | پیچ و تاب موتور بدون برس,دستگاه سیم پیچ موتور,motor winding machine |

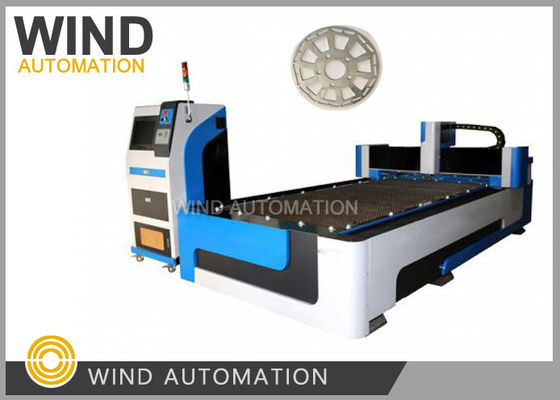

الموتور الکتریکی نمونه های اولیه ماشین برش لیزر فیبر قبل از انبار
برای یک موتور الکتریکی طراحی جدید، تولید کنندگان همیشه نیاز به تولید چندین قطعه نمونه اولیه برای آزمایش عملکرد و بررسی پارامتر عملکرد موتور برای انجام یک آزمایش دارند.
در این وضعیت، صنعت cnc لیزر برای برش ورق استاتور بسیار مناسب برای تولید نمونه های اولیه با هر شکل است!بنابراین آن را نیاز به سرمایه گذاری زیادی در یک ماشین برش لیزر برای نمونه های اولیه موتور.
با استفاده از لیزر فیبر 500W با تکنولوژی پیشرفته بین المللی، ماشین برش لیزر فیبر دقیق CNC یک محصول با تکنولوژی بالا است که برش لیزر را ادغام می کند،ماشین آلات دقیق و تکنولوژی کنترل عددی. این عمدتا برای مواد فلزی مانند صفحه فولاد کربن، صفحه فولاد ضد زنگ، آلومینیوم استفاده می شود
با سرعت بالا، دقت بالا، کارایی بالا و عملکرد بالا مشخص می شود. این ماشین برش مورد علاقه برای صنعت پردازش مواد فلزی است.
ماده ای که توسط C اداره می شودماشین:
به طور خاص برای برش انواع صفحات فلزی متوسط و نازک استفاده می شود، برش کیفیت بالا 0.5 ~ 10mm صفحه فولاد کربن، 0.5 ~ 4mm صفحه فولاد ضد زنگ، برش صفحه آلیاژ آلومینیوم، صفحه گالوانیزه،صفحه الکترولیتی، فولاد سیلیکون، آلیاژ تیتانیوم، ورق گالوانیزه، مواد فلزی و غیره
مزایا ماشین برش لیزر
1. هزینه کم، مصرف برق کم، می تواند هوا را برای برش ورق های فلزی مختلف،
هزینه تولید حدود 2.2USD ~ 3.7USD / ساعت
2. سرعت برش بالا و بهره وری، می تواند 30 متر/دقیقه برش
3کیفیت خوب، انحراف کوچک، ظاهر صاف و ظاهر زیبا دستکاری
4. موتور سرو و مکانیسم انتقال هدایت دقت برش بالا را تضمین می کند
5. با نرم افزار حرفه ای، شما می توانید هر نوع گرافیک یا متن را به صورت فوری طراحی کنید
پردازش، پردازش انعطاف پذیر، کار ساده و راحت.
6. ثبات بالا، با استفاده از لیزر فیبر وارداتی برتر جهان، عملکرد پایدار،
طول عمر قطعات مهم تا 100000 ساعت بدون نیاز به نگهداری لیزر
7هزینه های نگهداری بسیار کم، بدون گاز کار لیزر، انتقال فیبر،
بدون نیاز به لنزهای بازتاب دهنده، می تواند هزینه های نگهداری زیادی را صرفه جویی کند.
8. این محصول آسان برای کار و نگهداری است، و فیبر نوری منتقل می شود
بدون تنظیم مسیر نوری
داده های فنی
ماده فنی | داده های فنی |
طول موج لیزر | 1080nm |
حداکثر قدرت لیزر | 500 وات |
فرکانس نبض | 1 ~ 500 هرتز تنظیم مداوم |
موقعیت گیری هدف | چراغ قرمز نشان می دهد |
جدول کار | ۳۰۰۰ میلی متر*۱۵۰۰ میلی متر |
دقت موقعیت دهی تکرار محور X/Y | ±0.05mm |
پشتیبانی از فرمت گرافیکی | DXF، و غیره ((Auto CAD، نرم افزار Coreldraw) |
مصرف انرژی کل ماشین | ≤8KW |
منبع برق | 3 فاز 380V،50Hz،60A |
ابعاد ((L × W × H) | 5000mm × 2350mm × 1800mm |
وزن | 2800 کیلوگرم |
داده های برش
داده های برش 500W | |||||
مواد | ضخامت | سرعت ((m/min) | فشار ((MPA) | گاز | ارتفاع برش |
فولاد ضد زنگ | 0.5 | >18 | 1 | N2 | 0.6 |
1 | 8.4 تا 12 | >1.1 | N2 | 0.6 | |
2 | 1.8 تا 24 | >1.8 | N2 | 0.6 | |
3 | 0.84 تا 12 | >2.0 | N3 | 0.6 | |
فولاد کربن | 1 | 8.4 تا 12 | 1 | اکسیژن | 1 |
2 | سه تا چهار2 | 0.6 ~ 08 | اکسیژن | 1 | |
3 | 1.5 تا 21 | 0.25 تا 0.4 | اکسیژن | 1 | |
4 | 1.2 تا 15 | 0.15 تا 0.2 | اکسیژن | 1 | |
5 | 0.9 تا 12 | 0.15 تا 0.2 | اکسیژن | 1 | |
6 | 0.72 تا 0.96 | 0.1~0.2 | اکسیژن | 1 |
قطعات اصلی ماشین برش برند
نه | نام | مشخصات | مقدار | برند |
1 | لیزر | ليزر 500 وات | ۱ درصد | رويك |
2 | سر برش | سر برش لیزر فیبر | ۱ درصد |
دستگاه های ریل سوئیسی
|
3 |
بدن ماشین |
ساختار فولادی گانتری با قدرت بالا (تجزیه ماشین آسیاب گانتری دقیق) |
۱ درصد |
خود توسعه یافته |
4 | پرتو ماشینی | ۱ درصد | آلومینیوم فضایی خود توسعه یافته | |
5 | سپر زره ای از فولاد ضد زنگ | ۱ درصد | خود توسعه یافته | |
6 | بخش الکتریکی | ۱ درصد | شنایدر | |
7 | قفسه های چرخشی دقیق (محور X، محور Y) | دو تا | تایوان YYC | |
8 | راهنماهای خطی (محور X*2، محور Y*2، محور Z*2) | 3 عدد | تایوان HIWIN | |
9 | موتور سرو (محور Y * 2، محور X، محور Z) | چهار تا | یاسکاوا | |
10 | دستگاه کاهش دقیق (محور Y * 2، محور X) | 3 عدد | شيمپو | |
11 | دریچه متناسب | ۱ درصد | SMC | |
12 | دستگاه های خنک کننده دقیق | ۱ درصد | لينگ | |
13 | جمع آوری مواد | ۱ درصد | خود توسعه یافته | |
14 | مدار گاز | ۱ درصد | مسیر گاز دوگانه با فشار بالا | |
15 | خط کشش با سرعت بالا | 3 عدد | یانشان | |
16 | شاسی کنترل صنعتی | ۱ درصد | کنترل صنعتی تایوان | |
17 | اسلاید بلند کن دقیق محور Z | ۱ درصد | خود توسعه یافته | |
18 | پمپ روغن روان کننده اتوماتیک | ۱ درصد | تایوان دونگ تای | |
19 | فواره های گرد و غبار | ۱ درصد | ژیو | |
20 | دستگاه تهویه مطبوع کابینت | ۱ درصد | خود توسعه یافته | |
21 | منبع برق تنظیم شده | ۱ درصد | ليلنگ | |
23 |
سیستم CNC |
سیستم CNC | ۱ درصد |
فاش |
24 | نرم افزار برش | ۱ درصد | ||
25 | تنظیم کننده ارتفاع ظرفیتی | ۱ درصد | ||
26 | کنترل کننده دستي بي سيم | ۱ درصد |
