جزئیات محصول:
پرداخت:
|
نوع استاتور: | استاتور BLDC 6 قطب، 9 قطب، 12 قطب | راه پیچ و تاب استاتور: | موتور 3 فاز U V W همان مسیر پیچ و تاب |
---|---|---|---|
ایستگاه کاری: | سه سوزن تک ایستگاه | نوع اتوماسیون: | کاملا اتوماتيك |
رنگ ماشین: | سفید یا به ازای هر مشتری مورد نیاز | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
برجسته: | پیچ و تاب موتور بدون برس,دستگاه سیم پیچ موتور,motor winding machine |

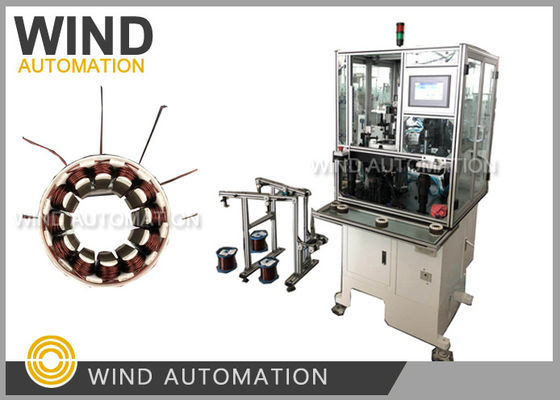

1 دقیقه / PC چین اتوماتیک BLDC موتور استاتور پیچ ماشین پیچ داخلی
استفاده از دستگاه پیچ و خم کردن استاتور:
کمپرسور تهویه مطبوع، کمپرسور یخچال که می تواند با 3 سوزن به طور همزمان پیچیده شود.
6قطب، 9قطب، 12قطب یا 18قطب3 فاز موتور بدون برس استاتور 3 فاز ABC پیچ و خم مشابه
مزاياي ماشين چرخنده استاتور:
حرکت مکانیکی
نوزل به عنوان تصویر زیر
نشان داد |
نوزل رانده شده توسط دستگاه کام که پیچ و خم و سپس حرکت سیم
فاصله قطر برای انجام آرایه سازی برای دستیابی به نرخ پر شدن سوراخ بالا،
استاتور در طول پیچ و تاب ثابت است که به نوزل برخورد نمی کند
|
اندازه گيري سيم |
محدوده انطباق سیم مس گسترده از0.08~1.2mm (AWG17~AWG39)
به ویژه مناسب برای پیچاندن سیم با قطر ضخیم حدود 0.8mm (AWG20)
|
يک ایستگاه |
سه نوزل در حال پیچ و تاب در همان زمان به عنوان یک پیچ و تاب استاتور سه ایستگاه عمل می کنند
و دردر همان زمان یک ایستگاه استاتور winder همگام سازی ندارند
یک دستگاه هوشمند که فضای زیادی را به خود اختصاص نمی دهد، تولید و خریداری کنید.
|
دستگاه پیچ و خم کردن استاتورپارامتر:
قطر سیم:0.08~1.2mm (AWG17~AWG39)
شناسه استاتور:15 ~ 65mm
طول هسته:7-110mm
شماره گيري 0-99999
گزینه عملکرد: گام به گام/خودکار
قطب های استاتور: 6 قطب، 9 قطب، 12 قطب، 18 قطب (Customizل)
فشار هوا: ۵ تا ۷ کیلوگرم در سانتی متر مربع
قدرت: 2KW,AC220V 50/60Hz
وزن: حدود 450 کيلوگرم
ابعاد: 1600 ((L) x1100 ((W) x1400 ((H) mm
ماشین پیچ خودکار بدون برس WIND-TSM مناسب برای پیچ مختلف است.
انواع کویل های موتور بدون برس. سیم زین شده مستقیماً بر روی هسته کویل پیچیده می شود.
روش سنتی پیچ و خم کردن سیم کشی استاتور و روش جاسازی پیچ و خم کردن، هزینه
سیم زین شده و تعداد کویل ها را افزایش می دهد (بسته به سرعت پر شدن محل موتور الکتریکی).
جریان مغناطیسی قدرت موتور را افزایش می دهد. این دستگاه سری WIND-TSM می تواند به طور خودکار
تکمیل پیچ و تاب، شاخص سازی، مرتب سازی، برش و سایر فرآیندهای.
کار انتخاب و قرار دادن استاتور، که شدت کار اپراتور را کاهش می دهد و به دست می آورد
علاوه بر این، این ماشین دارای یک ویژگی کاربردی قابل توجهی است.
حرکت با توجه به پارامتر تنظیم، به طوری که بسته سیم زخم فشرده، مرتب و خوب است
نگاه مي کنم.
لیست قطعات BLDC Motor Stator Winding Machine WIND-3A-TSM | |||
قطعات | نام | مشخصات | چه قدر؟ |
1 | کمربند اسپندل | HTD8M-776 | ۱ درصد |
2 | کمربند مرتب سازی | HTD8M-624 | ۱ درصد |
3 | کمربند | HTD5M-825 | ۱ درصد |
4 | فیوز | RT۱۸-۳۲ ۲-A | دو تا |
5 | فیوز | RT۱۸-۳۲ ۱۰A | دو تا |
6 | سوئیچ مغناطیسی | AL-11RL-02 | ۱ درصد |
8 | چرخ سرامیکی | ¥4 | ۱ درصد |
ابزار: | |||
1 | کلید آلن | 8 عدد | 1 مجموعه |
2 | کليد باز | 13 تا 16 میلی متر | ۱ درصد |
3 | پیچ و خم کلمه ای | 4 اينچ | ۱ درصد |
4 | پیچک پیچ فیلیپس | 4 اينچ | ۱ درصد |
5 | کلید فرانسه | 8 عدد | 1 مجموعه |
6 | جعبه ابزار | ۱ درصد | |
7 | چنگال های قطبی | ۱ درصد | |
قسمت سفارشی | |||
1 | نوزل | ۱ درصد |
لطفا روی تصویر زیر کلیک کنید تا ویدیو را ببینید
