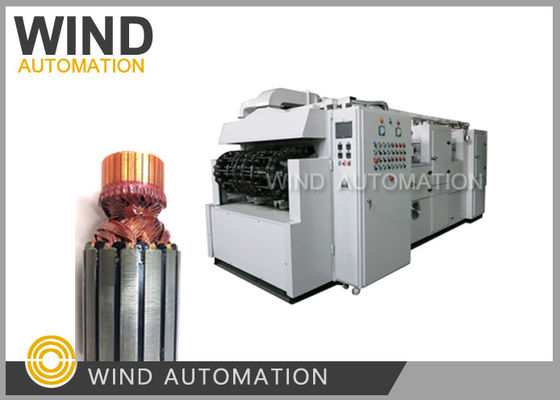

یک سیستم ورنیش رول دیپ تریکل برای پوشش روتورها و کویل های مختلف

یک سیستم ورنیش رول دیپ تریکل برای پوشش روتورها و کویل های مختلفWIND-ZDG

• مشخصات

• زنجیره اصلی از زنجیره مستقیم ویژه استفاده می کند: فاصله زنجیره = 76.2mm
• توزیع ایستگاه های کاری: 120 ایستگاه کاری در کل، 15 ایستگاه بارگیری و تخلیه، 25 ایستگاه پیش گرم کردن، 4 ایستگاه خنک کننده هوا، 2 ایستگاه قطره ورق،ایستگاه های تراز 4 عدد، 15قطعه ایستگاه ژل با دمای پایین، 39قطعه ایستگاه خشک کردن، 15قطعه ایستگاه خنک کننده.
• این لامپ دارای چوک حفاری Ø16 است که برای دو مدل از انواع armature قابل استفاده است.
• مرحله 1 ایستگاه یک بار. زمان قطره زدن لاک و زمان چرخه می تواند تنظیم و نمایش داده شود.
• قطعه کار قبل از ناپدید شدن قطره شروع به چرخش می کند و سرعت توسط اینورتر تنظیم می شود.
• بخش قطره ورق یک پمپ پریستالتیک دقیق را به کار می گیرد که دارای 4 مجموعه پمپ است (دو پمپ در هر دو سمت چپ و راست). جریان قطره را می توان تنظیم کرد.
• دمای کار تونل سخت سازی قابل تنظیم است (≤150°C). لایه عایق تونل سخت سازی 150 میلی متر است که از پشم سنگی با کیفیت بالا ساخته شده است.
• دستگاه گرمایش الکتریکی مجهز به فن گرم هوا است. لوله گرمایش دارای باله است و مدت زمان طولانی (معمولاً 5 تا 8 سال) دارد.که امن و قابل اعتماد است.
• کنترل دما ابزار کنترل دما هوشمند را با عملکرد آژیر بیش از حد درجه حرارت اتخاذ می کند و می تواند به طور مستقل هر منطقه گرمایش را کنترل کند.
• این تجهیزات مجهز به یک فن اگزوز سانتریفیوژال است که تصفیه گازهای خروجی و خروجی را بر روی منطقه قطره ورق و منطقه بارگیری و تخلیه انجام می دهد.
• دستگاه توسط PLC کنترل می شود و می تواند به طور خودکار تمام فرآیندهای به جز بارگیری و تخلیه را تکمیل کند.
• منبع برق: سیستم سه فاز چهار سیم، AC380V / 50Hz؛ کل قدرت حدود 38Kw است.

• مپیکربندی

• تولیدتخمین

فرض کنید که زمان چرخه در یک مرحله 90s است، زمان گرم شدن قطعه ≈38 دقیقه، ژل ≈23 دقیقه و زمان سفت شدن ≈60 دقیقه؛ اگر شما 10 ساعت در روز کار کنید، ماشین می تواند 3.3 دایره را اجرا کند،اما هیچ خروجی در حلقه اول وجود نداردپس

تولید روزانه = (3.3-1) دایره × 120 ایستگاه × 2 طرف = 550 قطعه

اگر زمان چرخه و ساعات کاری تغییر کند، خروجی به همین ترتیب تغییر خواهد کرد.
