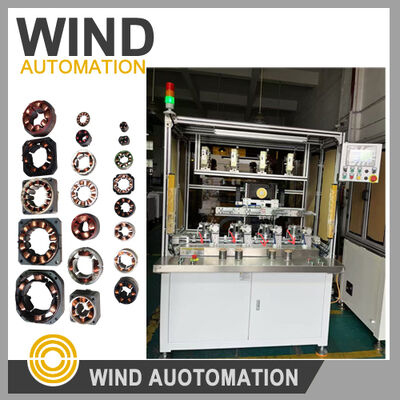

چگونه به تولید کوچک BLDC 50W-500W موتور استاتور با سوزن پیچ ماشین
|
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| ایستگاه ویندر: | دو یا چهار ایستگاه | استاتور OD: | ø10 ~ 120 میلی متر |
|---|---|---|---|
| ارتفاع پشته: | 10 تا 100 میلی متر | محدوده اندازه سیم: | 0.1mm~1.0mm (AWG18 تا AWG38) |
| نوع اتوماتیک: | تمام اتوماتیک می تواند سیم ضخیم سیم نازک را اداره کند | رنگ ماشین: | سفید یا نیاز مشتری |
| سرعت سیم پیچ: | 600 دور در دقیقه | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
دستگاه سیمپیچ مناسب برای محصول جدید موتور کوچک BLDC 50W-500WWIND-BLDC-2
(1)کاربرد
این سیمپیچ سوزنی میتواند هم استاتور درون شیار و هم استاتور بیرونی را سیمپیچی کند،
با چهار محورموتور سروو یاسکاوا, سیمپیچ انعطافپذیر در حرکت است،
عملکردهاسیمپیچی، عبور، پیچیدن و شیار زدن، برش به طور خودکار انجام میشود
(2)مزایا
1. با حرکت دادن نازل به بالا و پایین و چرخاندن هسته استاتور، میتوان آن را در هر مسیری سیمپیچی کرد.
بنابراین، با تغییر روش سیمپیچی کامپیوتر،
سیمپیچها را میتوان با استاتورهایی با ارتفاع پشته هسته متفاوت و تعداد شیار متفاوت تنظیم کرد.
2. هرگونه ناهنجاری عملیاتی و وضعیت خطا برای عملکرد و نگهداری در حالت گفتگوی انسان و ماشین نشان داده میشود.
3. تعداد پایههای دوخت را میتوان به طور دلخواه توسط نخ تنظیم کرد و موقعیت 360 درجه مشخص شده
میتواند متوقف شود، که نخکشی را ساده، راحت و زمان تولید کلی را کوتاه میکند
4. هنگام سیمپیچی، تعداد کویلها در هر لایه را میتوان به طور انعطافپذیر تغییر داد تا به
حالت آرایش سیمپیچی انواع مختلف استاتور دست یافت.
5. برنامهنویسی محصول ساده و راحت است، با نرمافزار اختصاصی منحصر به فرد،
آپلود و دانلود نامحدود ذخیرهسازی. یادگیری آسان با آموزش ساده.
6. از آنجایی که عمل شیار زدن درون خطی توسط سیستم کنترل با کارایی بالا انجام میشود و
موتور سروو یاسکاوا، پایداری موقعیت سیم لعابی درون خطی
تضمین شده و زمان کوتاه میشود.
7. هر واحد استاندارد شده است، جایگزینی و جداسازی آسان است.
8. تمام ابزارها به جز
(3)
پارامترنام محصول:
|
قطر سیم: |
|
|
f0.10mm～f1.0mm |
سرعت سیمپیچی: |
|
50-600 دور در دقیقه |
روش سیمپیچی: |
|
سیمپیچی سوزنی |
طول پشته استاتور: |
|
10mm～100mm (0.39'' ~ 3.94'') |
شناسه استاتور: |
|
Φ36mm～Φ60mm |
OD استاتور: |
|
Φ10mm～Φ120mm ( 0.39'' ~ 4.72'') |
تعداد قطب: |
|
2,4,6,8,12, 24, 36 |
فشار هوا: |
|
0.5MPa～0.7 MPa |
ولتاژ: |
|
380V/50HZ، سه فاز چهار سیم |
توان: |
|
7KW |
ابعاد: |
|
1000(W)×800(D)×1,600(H)mm |
وزن: |
|
حدود 1200 کیلوگرم |
نمونههای زیر برای ساخت و راهاندازی دستگاه مورد نیاز است: |
1. پشته استاتور 5 عدد بدون سیمپیچی
2. استاتور سیمپیچی شده 1 عدد
3. سیم مسی 1 حلقه کافی برای سیمپیچی 15 عدد استاتور
لطفاً برای تماشای عملکرد دستگاه روی ویدیوی زیر کلیک کنید
