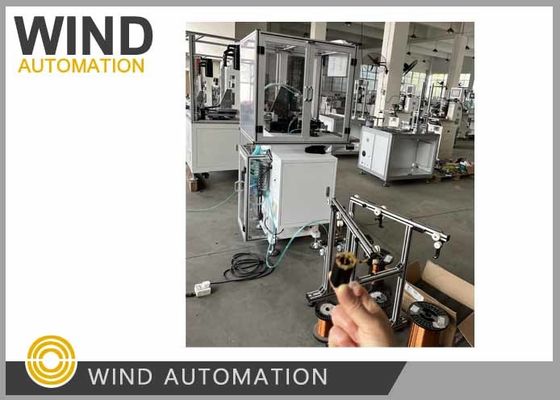

هشت قطب BLDC موتور گام بردار استاتور چرخاندن ماشین با دو سوزن
|
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| وضعیت: | جدید | سوزن شماره: | دو سوزن در هر بار دو قطب باد می دهند |
|---|---|---|---|
| ایستگاه کار: | فقط يک ایستگاه 8 قطب مي تونه 4 بار خم بشه | سرعت سیم پیچ: | 300 RPM تا 500 RPM با توجه به Wire Gauge |
| نوع اتوماتیک: | تمام اتوماتیک | رنگ ماشین: | سفید یا نیاز مشتری |
| پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور | ||
| برجسته کردن: | پیچ و تاب موتور بدون برس,دستگاه سیم پیچ موتور |
||

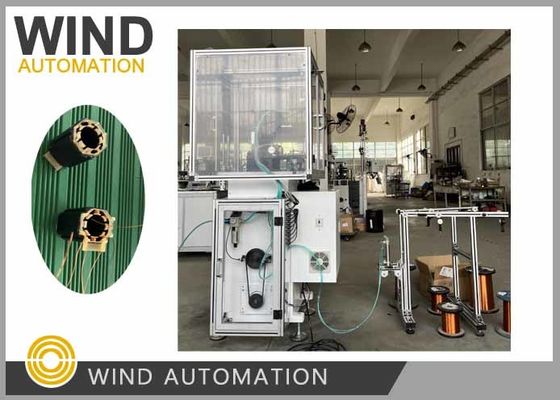

دستگاه پیچ و خم کردن استاتور هشت قطب BLDC
دو سوراخ باد دو سوزن در یک زمانWIND-1B-TSM
کاربرد:
دستگاه پیچ و خم سوزن موتور استیپر WIND-1B-TSM can wind 2 slots once,
پوشش 6 قطب، 8 قطب، 9 قطب، 10 قطب، 12 قطب، 14 قطب، 18 قطب
مزایا:
سریع و انعطاف پذیر، پیچ و خم سوزن استاتور موتور گام به گام با 2 سوراخ پیچ و خم هر بار
2 Nozzles winding به عنوان یک دو ایستگاه BLDC استاتور winder کار می کند و ثابت تر از دو ایستگاه winder machine است
پارامتر:
قطر سیم: 0.08 تا 0.8mm
ID استاتور: 15mm تا 65mm
ارتفاع استیک: 7-100mm
No.0-9999
گزینه عملکرد: گام به گام/خودکار
ستاتور: 6 استال، 8 استال، 9 استال، 10 استال، 12 استال، 14 استال، 18 استال (به صورت سفارشی ساخته شده)
فشار هوا:0.5 ~ 0.7MPa
قدرت: 1KW، تک فاز، AC220V 50/60Hz
وزن: حدود 450 کیلوگرم ابعاد: 1600 ((L) x 1000 ((W) x 1500 ((H) mm
پیکربندی:
شرکت Mitsubishi PLC
رابط رابط انسان - ماشین جاسازی شده صفحه لمسی
موتور مرحله ای با قدرت بالا
سیلندر Airtac
|
Stator winding machine characteristics type 1:
|
تایید: بله/نه.
|
||
| 1 | قطر لوله استاتور | ۷۰ میلی متر | بله |
| 2 | عرض لوله استاتور | 15 میلی متر | بله |
| 3 | تعداد محورها | حداقل 4 | نه |
| 4 | تحمل مختصات خط | ±0.01 میلی متر | بله |
| 5 | تحمل مختصات زاوي | ±0.5 دقیقه زاویه ای | بله |
| 6 | پیچ شافت | حداقل 100 میلی متر | بله |
| 7 | سرعت پیچ | 10 ′′ 60 winds prm | بله، ۳۵۰ تا ۴۰۰ چرخش در دقیقه |
| 8 | استاتور حداکثر. قطر بیرونی | ۶۳ میلی متر | بله |
| 9 | Stator قطر داخلی | هیچ محدودیتی | >15mm |
| 10 | حداکثر طول استاتور با قسمت های جلو | حداقل 80 میلی متر | بله |
| 11 | حداقل طول استاتور با قسمت های جلو | 15 میلی متر | بله |
| 12 | اسلات های استاتور | هیچ محدودیتی | نه6,8,9,10,12,1418 اسلات |
| 13 | حداقل عرض اسلات | 0،8 میلی متر | بله |
| 14 | قطر سیم کاری | 0۰۶۳ ۰٫۳۱۵ mm (twin) | بله |
| 15 | تعداد اسپندل ها | 2 | نه، دو نوزل، یک پیچ |
| 16 | تعداد تنشگرها | 2 | بله |
| 17 | حالت کنترل | لپ تاپ با نرم افزار | NO،PLC و HMI |
| 18 | منبع برق | 3~380 V (±15٪) ، 50 هرتز، 2 کیلو وات | NO,1~220V، 50Hz،1.5KW |
سوال و جواب:
1.چه نوع پیچ پیچ سوزن استاتور را برای استاتور خود انتخاب کنیم؟
Tدستگاه پیچ و خم سوزن استاتور WIND-1B-TSM برای پیچ و خم موتور مرحله ای با
8 قطب
ماشین پیچ و خم کردن، نمایه سازی و برش به طور خودکار بدون آرایه کردن برای نرخ پر کردن سوراخ نه استاتور بالا
دستگاه پیچ و خم کردن WIND-1B-TSM با پیچ و خم کردن دستگاه شاخص سازی خودکار و زاویه
swing cam device is very suitable for winding large and small wire, heave or light BLDC motor stators دستگاه سوینگ کام بسیار مناسب برای پیچ و خم سیم های بزرگ و کوچک ، استاتورهای موتور BLDC بلند یا سبک است
2.آموزش استفاده از دستگاه پیچ و تاب استاتور چگونه است؟
برای آموزش ماشین، معمولا شما یک مهندس نفر را به کارخانه ما برای بازرسی قبل از تحویل ارسال می کنید.
WIND-1B-TSM یک ماشین پیچیده نیست، اگر مهندس شما تجربه داشته باشد، پس نیازی به
بیایید و ما می توانیم برخی از ویدئوها را برای شما برای عمل انجام دهیم.
3.آیا دستگاه شما روشن شده و در حال کار است؟
بله، دستگاه از طرف دستگاه برای قدرت در دستگاه و
دکمه ی شروع، دکمه ی اضطراری، دکمه ی اتوماتیک/ گام به حرکت درآوردن ماشین
4.من استاتور زخم ندارم. چرا به استاتور زخم نیاز داری؟
استاتور زخم می تواند اتوماتیک بادی شانگهای را نشان دهد
نمودار پیچ و تاب که شامل راه پیچ و تاب، سیم پل، سیم پایانی،
اگر شما استاتور زخم ندارید، لطفا نقشه پیچ و تاب را ارائه دهید.
نمونه ها و نقشه های زیر برای ساخت و راه اندازی ماشین مورد نیاز است:
1استاتور 5 عدد بدون پیچ با کپسول عایق یا کاغذ عایق
2. استاتور زخم 1 عدد
3. سيم مسي يک رول به اندازه کافي براي پیچيدن 10 استاتور است
4. طرح استاتوری و طرح پیچ و خم
موتورهای مرحله ای یک چرخش کامل روتور را به تعدادی از مراحل مساوی تقسیم می کنند، که توانایی
برای موقعیت سریع بار و نگه داشتن آن در هر یک از این مراحل. همچنین به عنوان موتور گام یا گام زدن شناخته می شود
موتورها، این موتورهای DC بدون برس، موقعیت گذاری سریع و دقیق و گشتاور استثنایی را ارائه می دهند.
تکنولوژی قدم زدن اجازه می دهد برای استفاده از یک کنترل کننده باز حلقه simplifying machine design and
کاهش کل هزینه در مقایسه با یک سیستم سرو موتور، این عملکرد بالا، بدون برس، نگهداری-
موتورهای مرحله ای آزاد کنترل دقیق و بسیار مقرون به صرفه حرکت را فراهم می کنند.
شما موتور مرحله ای را تولید می کنید، وwind automation ماشین آلات تولید کننده موتور را تامین می کند.
لطفا روی تصویر زیر کلیک کنید تا ویدیو را ببینید
