قطعات دستگاه پیچ و خم استاتور برای EPS ماشین هایبریدی ماشین موتور چرخ و خم

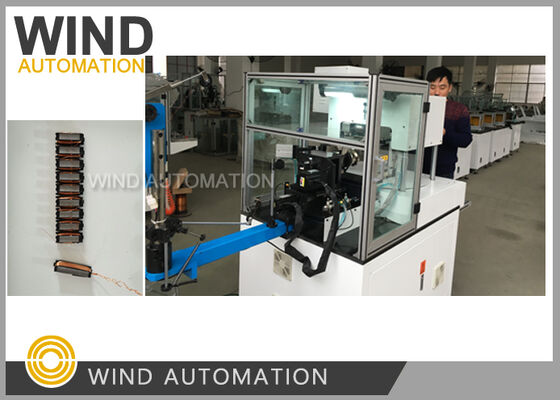

دستگاه سیم‌پیچی استاتور برای موتور خودروی هیبریدی EPS WINDER WIND-2-TDS

کاربرد:

نرخ پر کردن شیار بالا

مزایا:

1. طراحی ژاپن، ساخت چین

2. سیم‌پیچی سریع با فلایر

3. مرتب و منظم بودن جابجایی سیم

4. دو سر اطمینان از عدم تأثیر بارگیری/تخلیه بر سیم‌پیچی

داده‌های فنی:

قطر سیم: 0.15~1.5mm

شناسه استاتور: 15~260mm

ارتفاع پشته استاتور: 7~60mm

تعداد دور: 0~99999

سرعت سیم‌پیچی: 0~1500rpm

حالت: گام/خودکار

منبع هوا: 5~7KG/cm2

توان دستگاه: 2.5KW

تک فاز AC 220V 50~60Hz

وزن: حدود 600 کیلوگرم

ابعاد: 1150*2350*1500mm

پیکربندی اصلی:

اکثر موتورهای EPS اولیه از موتورهای برس‌دار استفاده می‌کردند. با پیشرفت فناوری، بیشتر و بیشتر

تولیدکنندگان موتور از موتورهای بدون برس پیشرفته‌تر و قابل اطمینان‌تر استفاده می‌کنند. با این حال، موتور بدون برس

در تولید استاتور با مشکل بزرگی مواجه است. به منظور اطمینان از گردی قطر داخلی

استاتور و در عین حال افزایش نرخ پر کردن شیار سیم‌پیچی، هسته استاتور از نوع قطعه‌ای

به یک فرآیند ضروری برای تقریباً تمام تولیدکنندگان موتورهای بدون برس EPS تبدیل می‌شود.

عکس زیر به طور خلاصه فرآیند تولید استاتور موتور بدون برس EPS را نشان می‌دهد

استاتور موتوری که توسط فرآیند نوع قطعه‌ای تولید می‌شود، از سازگاری و دقت محصول عالی برخوردار است.

در کاربردهای تولید انبوه واقعی، گردی دایره داخلی را می‌توان

به 0.03 میلی‌متر یا کمتر کنترل کرد. در عین حال، به دلیل روش سیم‌پیچی مستقیم، مقاومت و

تعادل القایی هر سیم‌پیچ موتور در سطح عالی کنترل می‌شود. کیفیت بالای

استاتور عملکرد عالی موتور EPS را از نظر زمان پاسخ و همچنین

گشتاور دندانه‌دار و موج گشتاور تعیین می‌کند. فناوری استاتور قطعه‌ای در حال تبدیل شدن به جریان اصلی تولید با دقت بالا است.

لطفاً برای مشاهده ویدیو روی تصویر زیر کلیک کنید
