ماشین پیچ و خم کامل اتوماتیک 8kW پیچ و خم دندان برای استاتور پوشش داده شده
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| شرایط: | جدید | محور: | 4 محور |
|---|---|---|---|
| ایستگاه کاری: | یک ایستگاه / دو ایستگاه | سرعت سیم پیچ: | حداکثر 400 دور در دقیقه بر اساس اندازه سیم، اندازه استاتور |
| نوع اتوماتیک: | کاملا اتوماتيك | رنگی ماشین موتور پیچ و تاب: | سفید یا به ازای هر مشتری مورد نیاز |
| سیم پیچ موتور: | سیم پیچی دندان برای پشته استاتور روکش دار یا کلاهک های پلاستیکی | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
| برجسته: | دستگاه پیچ و خم کردن پرنده,دستگاه سیم پیچ موتور,motor winding machine |
||

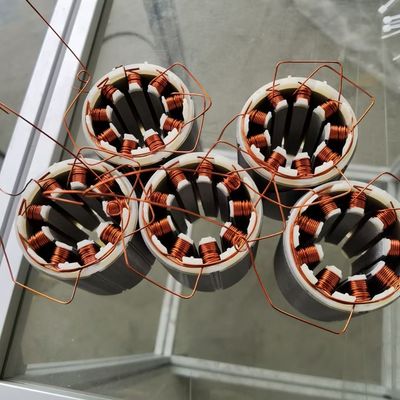

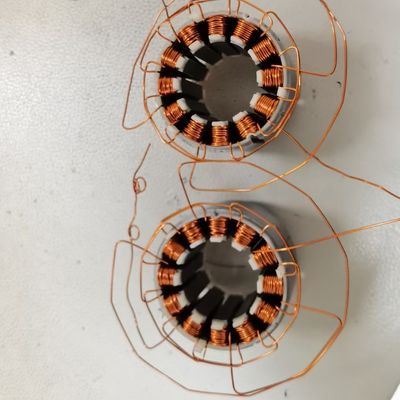

دستگاه پیچ و تاب استاتوری برای ساخت کویل روی دندان ها پوشش الکترواستاتیک WIND-NR148-1
استفاده از دستگاه پیچ دندان استاتور:
برای استاتور داخل سوراخ مثل استاتور 36 سوراخ روی دندان ها کویل درست کنید.
دستگاه پیچ و خم کردن استاتورپارامتر:
| مدل | WIND-NR148-1 |
| استیک پیچ | استاتور درز |
| ایستگاه | واحد واحد |
| قطر سیم | 0.1-1.2mm ((بسته به سرعت پر شدن سوراخ استاتور و عرض سوراخ) |
| اندازه استاتور | قطر بیرونی: حداکثر 230mm (9.055') قطر داخل:Min.10mm (0.394'') وزن انبار: حداکثر 10 کیلوگرم (پوند) طول انبار: حداکثر 100 میلی متر (3.94 ′′) |
| تنظیم برنامه |
حداکثر مرحله 200 مرحله است. برنامه سیستم 10 مجموعه را ذخیره می کند، که بزرگتر از ذخیره سازی می تواند توسط کامپیوتر آپلود و با ذخیره سازی نامحدود دانلود شود.
|
| سرعت پیچ | حداکثر ۴۰۰ دور در دقیقه (بر اساس اندازه سیم، طول استایل و اندازه استاتور) |
| محور | 4- محور |
| کل قدرت | 8KW |
| ورودی | AC380V ±10%3 فاز 50/60Hz |
| منبع هوا | 0.4 ~ 0.7Mpa |
| اندازه ماشین | حدود 1000 ((W) × 800 ((D) × 1800 ((H) mm |
سوال و جواب:
1زمان چرخه پیچ و تاب موتورهای بدون برس پایین چیست؟
استاتور دارای قطر بیرونی 230 میلی متر است.
قطر داخلی 167.2 میلی متر است.
طول استاتور از 10mm تا 100mm است، اما حالا سفارشات ما برای 10mm استیک طول دارد.
در هر دندان 40 دور وجود دارد که 4 سیم با قطر 0.4 میلی متری در موازی دارند.
زمان چرخه: Fیا پیچاندن هر استاتور ذکر شده در بالا هزینه 10 دقیقه در هر قطعه
2براي استفاده از دستگاه شما بايد از پوشش الکترواستاتيکي استفاده کنيم؟
دستگاه بر اساس بزرگترین طول استاتور شما طراحی شده است، برای چنین استاتور بزرگی، باید بسیار سنگین باشد
حداقل 5 کیلوگرم، پس در طول پیچش، ما نیاز به اضافه کردن یک کاهش دهنده برای اجازه دادن به پیچش صاف و بدون تحت تاثیر قرار،
در هر دندان 40 دور وجود دارد که 4 سیم با قطر 0.4 میلی متری در موازی دارند.
سيم ها و دور و برتون براي منطقه ي اسلات زياد هستن
سيم لايه ي بالا سيم لايه ي پايين رو فشار ميده
سيب هاي لايه ي بالاي سقوط مي کنند
پيشنهاد اتوماسيون باد:
1ما پیشنهاد می کنیم که کلاه عایق و ما می توانیم طراحی کلاه
اگر نشان دهنده پیچش نشان دهد که پوشش عایق ضروری است
شما می توانید بهدستگاه پیچ و خم کردن استاتور 36 اسلات پوشش الکترواستاتیکویدیو
راه پیچ و تابش هم مثل شماست اما دورش خیلی کمه (کمتر از 30 دور)
2. اگر شما نمی خواهید به سرمایه گذاری ابزار برای ساخت کلاه پلاستیکی و
مواد بايد در برابر 155 درجه سانتيگراد مقاومت کنند
ميشه به جاي سيم واحد 0.7 تا 0.8 ميلي متر استفاده کني
با استفاده از 2 سیم با قطر 0.56 میلی متر یا 4 سیم با قطر 0.4 میلی متر
نمونه ها و نقشه های زیر برای ساخت و راه اندازی ماشین مورد نیاز است:
1.نقشه CAD از لایه بندی استاتور برای بررسی میزان پر شدن سوراخ
2نمودار پیچ و تاب
3. سيم مسي يک رول کافي است براي دو تا استاتور
4. آیا استاتور دارای موقعیت محل سوراخ
بخش های اصلی
| نه، نه | نام | برند | یادآوری |
| 1 | PLC | یاسکاوا | |
| 2 | موتور سرو | یاسکاوا | |
| 3 | صفحه لمسی | وین ویو | |
| 4 | سنسور | OMRON | |
| 5 | واحدهای الکتریکی | شنایدر | |
| 6 | دستگاه های پنوماتیک | شينچن | |
| 7 | محموله ی توپ | NSK | |
| 8 | راهنمای پیچ | HIWIN | |
| 9 | کمربند زمانبندی | دروازه ها | |
| 10 | منبع برق | منظورم خوبه | |
| 11 | کشش دهنده | ETA-1000/L-R | |
| 12 | کاهش دهنده | Nidec-SHIMPO | استاتور بلند نیاز به موتور کاهش دهنده |
لطفاً روی تصویر زیر کلیک کنید تا ویدیوی ماشین پیچ و خم 36 اسلات را ببینید
این دستگاه پیچ و خم سوزن با چهار محور دستگاه سرو می تواند پیچ و خم، شاخص، قرار دادن سیم، demolding به طور خودکار،نوع استاندارد انعطاف پذیر برای تغییر ابزار برای BLDC استاتور با OD کمتر از 120mm است (4.72'), ID 10mm (0.39'') تا 100mm ((3.94' '), ارتفاع 100mm ((3.94' '), حداکثر وزن استاتور: 3KGS (6.6 پوند)
