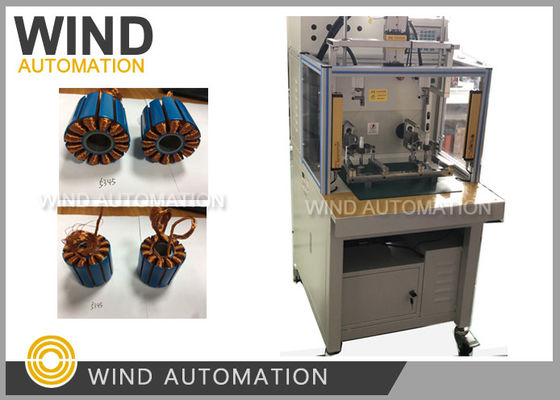

Bldc Pmac Stator Winding Machine 12 24 36 رشته های دندانی سیم فلائر وایلینگ
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نوع موتور: | 12-دندون 24-دندون 36-دندون خارج استاتور، روتور، armature | راه پیچ و تاب: | پیچ و تاب LRK می تواند بر روی کنترل CNC CNC300 تنظیم شود |
|---|---|---|---|
| ایستگاه کار: | یک یا دو ایستگاه | سرعت سیم پیچ: | 300 دور در دقیقه در هر سیم سنج |
| سیم های تک سیم یا سیم های موتی: | سیم های تک سیم یا سیم های موتی | استاتور OD: | 160mm (6.30") |
| سیم پیچ موتور: | استاتورهای BLDC و PMAC، پمپ، استاتور موتورهای مدل RC هواپیمای، هواپیمای بدون سرنشین | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
| برجسته کردن: | دستگاه پیچ و خم کردن پرنده,دستگاه سیم پیچ موتور,motor winding machine |
||
سیمهای رشتهای فلایر سیمپیچ 12 دندانه 24 دندانه 36 دندانه استاتورهای BLDC و PMACWIND-HMW-205D
کاربرد دستگاه سیمپیچ استاتور:
دستگاه سیمپیچ فلایر استاتور سیمپیچ موتورهای BLDC اوتررانر مانند
BLDC و PMAC، استاتور مدل، استاتور فن، استاتور پنکه سقفی،
موتور اسباببازی، استاتور موتور چرخ اسکیت بورد، استاتور بزرگ خارجی،
استاتور پهپاد، هواپیما، استاتور اوتررانر موتور هلیکوپتر هواپیما
موتورهای هواپیمای مدل RC
سوال و جواب فلایر سیمپیچ:
1. چه مقدار فضا بین دندانهها و بین دو دندانه مجاور مورد نیاز است؟
دندانههای کاملاً سیمپیچ شده؟
دستگاه سیمپیچ فلایر برای 27 رشته سیم با اندازه 0.28 میلیمتر به 2.8 میلیمتر فضا بین دندانهها نیاز دارد.
بنابراین عرض شیار 4 میلیمتر کافی است.
2.ما به اطلاعاتی در مورد حداقل و حداکثر ابعاد استاتورها نیاز داریم.چگونه ابزارآلات برای هر نوع استاتور باید تغییر داده/ساخته شوند.
همانطور که ممکن است انواع استاتور داشته باشید، دستگاه سیمپیچ تک ایستگاهی WIND-HMW-205S مناسب خواهد بود.
حداقل و حداکثر ابعاد استاتورها در محدوده OD (قطر خارجی) است.
12 میلیمتر (0.48 اینچ)، 12 شیار،و 160 میلیمتر (6.30 اینچ)،
3.
هدف ما سیمپیچ کردن استاتورهایی است که احتمالاً بین (قطر) 80 میلیمتر و 350 میلیمتر قرار دارند.ارتفاع پشته 15 تا 100 میلیمتر
WIND-HMW-205S برای ساخت استاتورهای کوچک با OD کمتر از 160 میلیمتر طراحی شده است.
برای سیمپیچ کردن استاتورهای بزرگتر مناسب نیست.
مانند اینکه یک ماشین نمیتواند به عنوان یک کامیون کار کند.
نوع دیگری از دستگاه، WIND-HMW-1M، برای سیمپیچ موتور چرخ دوچرخه برقی است.
آن دستگاه سیمپیچ برای موتور چرخ بزرگ دوچرخههای برقی طراحی شده است.
https://vimeo.com/143140931
مزایای دستگاه سیمپیچ استاتور مدلهای پروازی:
نوع سیمپیچسیمپیچ فلایر CNC سریعتر از سیمپیچ سوزنی
دستگاه هوشمند با قابلیت تغییر آسان ابزار
| دستگاهی که طرحهای سیمپیچ سفارشی را انجام میدهد که میتوانید مقادیر مختلف KV را در نمونههای اولیه و تولیدات کم حجم خود آزمایش کنید. |
یک دستگاه سیمپیچ مانند WIND-HMW-205D میتواند با سفارش طرح سیمپیچ سفارشی از یک تولید کننده، زمان زیادی را صرفهجویی کند.
|
| اندازه استاتور موتورهای اوتررانر |
از 2 شیار تا 24 شیار، شیارهای دیگر سفارشی ساخته میشوند، کوچکترین قطر خارجی استاتوری که دستگاه سیمپیچ میتواند سیمپیچ کند 12 میلیمتر (0.48 اینچ) با 12 شیار است که در عکس استاتور سیمپیچ شده در زیر نشان داده شده است. سیم تکی یا چند سیمی |
| میتواند استاتورها را با یک سیم یا رشتههای سیم موازی سیمپیچ کند. |
سیمهای چندگانه مدیریت شده
|
| 30 رشته سیم با 15 کشنده |
پارامتر دستگاه سیمپیچ فلایر استاتور اوتررانر موتور بدون جاروبک:
|
| قطر سیم: 0.10 تا 0.60 میلیمتر (AWG18 تا AWG23) |
گزینه عملیات: خودکار
|
سیمپیچ خودکار، ایندکس خودکار، چیدمان سیمپیچ خودکار، گیره و برش خودکار
تعداد شیار استاتور: 2 تا 24 شیار (شیارهای دیگر سفارشی ساخته میشوند)
جابجایی سیم: 60 میلیمتر
منبع تغذیه: AC220V 50/60Hz
وزن: حدود 350 کیلوگرم
ابعاد: 1260 (طول) × 650 (عرض) × 1150 (ارتفاع) میلیمتر
کنترلر: CNC300
هدف این سیمپیچها ایجاد میدان مغناطیسی هنگام عبور جریان از آنها است.
انواع مختلفی از دستگاههای سیمپیچ وجود دارد، از دستگاههای تغذیه دستی ساده تا دستگاههای پیچیده
دستگاههای کنترل عددی کامپیوتری (CNC). برخی از کاربردهای رایجتر دستگاههای سیمپیچ عبارتند از سیمپیچ کویل،
سیمپیچ طناب و سیمپیچ پیوسته. بسیاری از صنایع از این دستگاهها استفاده میکنند،
از جمله الکترونیک، تولید استاتور، روتور و آرمیچر موتور و صنایع سیم.
نمونهها و نقشههای زیر برای ساخت و راهاندازی دستگاه مورد نیاز است:
1. پشته استاتور 5 عدد بدون سیمپیچ
2. استاتور سیمپیچ شده 1 عدد
3. سیم مسی 1 قرقره کافی برای سیمپیچ 10 عدد استاتور
4. نقشه لمینیت استاتور و نقشه سیمپیچ
لطفاً برای مشاهده ویدئوی دستگاه سیمپیچ استاتور با سیمهای رشتهای روی لینک زیر کلیک کنید.
https://vimeo.com/292046631
