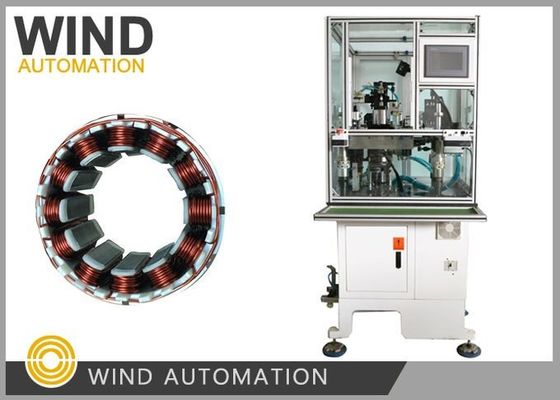

ماشین پیچ و خم سوزن استاتور موتور بدون برس 3 سوزن در هر زمان
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نوع استاتور: | استاتور BLDC 6 قطب، 9 قطب، 12 قطب | راه پیچ و تاب استاتور: | موتور 3 فاز U V W همان مسیر پیچ و تاب |
|---|---|---|---|
| ایستگاه کاری: | سه سوزن تک ایستگاه | نوع اتوماسیون: | کاملا اتوماتيك |
| رنگ ماشین: | سفید یا به ازای هر مشتری مورد نیاز | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
دستگاه پیچ و خم کردن سوراخ ماشین پیچ و خم سوزن استاتور موتور بدون برس 3 سوزن در هر زمان
این دستگاه پیچ و خم کردن استاتور سه فاز چند قطبی با عرض تنگ استاتور اما سرعت پر شدن استاتور بالا طراحی شده است.به جز براي ترتيب اتوماتيك، دستگاه می تواند به طور خودکار پیچ و تاب، شاخص، لایه بندی و پایان.
(1) مشخصات
| قطر سیم | 0.08 ~ 1.2mm |
| شناسه استاتور | 19 تا 65 میلی متر |
| طول انبار | ۷ تا ۱۱۰ میلی متر |
| دور نه | 0~9999 |
| حرکت | قدم زدن/خودکار |
| شماره اسلات | 6,9,12،18 ((مخصر شده) |
| منبع هوا | ۵ تا ۷ کیلوگرم در سانتی متر3 |
| قدرت | 2KW |
| منبع برق | AC 220 V، 50/60HZ |
| وزن | ۷۵۰ کیلو |
| ابعاد | 1600x1100x1400 میلی متر |
(2) کاربرد
مناسب برای انواع مختلف استاتورها با عرض سوراخ باریک اما سرعت پر شدن سوراخ بالا.
(3) ویژگی ها
باد هم زمان 3 اسلات
مسیر پیچ و تاب در شکل مستطیل
عملکرد دقیق پیچ و تاب سوزن
عملکرد کاملا قابل برنامه ریزی
می تواند به الزامات بالا برای پیچ و تاب برسد.
تغییر سریع ابزار
پارامتر پیچ و خم قابل تنظیم با توجه به استاتورهای مختلف
(4) پیکربندی ماشین
شرکت Mitsubishi PLC
صفحه لمسی
سیلندر AIRTAC
سیستم سرو AC دلتا و واحد کنترل هم زمان چهار پیچ
سیستم روان کننده
(5) اطلاعات مورد نیاز برای این تحقیق ماشین
بهتره اگه مشتری بتونه نقشه مفصلش رو به ما بفرسته از جمله اطلاعات زیر
1. نقشه استاتور
2نقشه پیچ و تاب استاتور
3نقشه توزیع پیچ
4سایر الزامات فنی
اگه امکان داره بهتره که مشتری نمونه ها رو به ما بفرسته
برچسب: ماشین پیچ پیچ سوزن, ماشین پیچ پیچ داخل, ماشین پیچ BLDC, ماشین پیچ استاتور, ماشین پیچ استاتور موتور BLDC
| لیست قطعات BLDC Motor Stator Winding Machine WIND-3A-TSM | |||
| قطعات | نام | مشخصات | چه قدر؟ |
| 1 | کمربند اسپندل | HTD8M-776 | ۱ درصد |
| 2 | کمربند مرتب سازی | HTD8M-624 | ۱ درصد |
| 3 | کمربند | HTD5M-825 | ۱ درصد |
| 4 | فیوز | RT۱۸-۳۲ ۲-A | دو تا |
| 5 | فیوز | RT۱۸-۳۲ ۱۰A | دو تا |
| 6 | سوئیچ مغناطیسی | AL-11RL-02 | ۱ درصد |
| 8 | چرخ سرامیکی | ¥4 | ۱ درصد |
| ابزار: | |||
| 1 | کلید آلن | 8 عدد | 1 مجموعه |
| 2 | کليد باز | 13 تا 16 میلی متر | ۱ درصد |
| 3 | پیچ و خم کلمه ای | 4 اينچ | ۱ درصد |
| 4 | پیچک پیچ فیلیپس | 4 اينچ | ۱ درصد |
| 5 | کلید فرانسه | 8 عدد | 1 مجموعه |
| 6 | جعبه ابزار | ۱ درصد | |
| 7 | چنگال های قطبی | ۱ درصد | |
| قسمت سفارشی | |||
| 1 | نوزل | ۱ درصد | |
لطفا روی تصویر زیر کلیک کنید تا ویدیو را ببینید
