پودر پوشانده ایزوله شده استاتور کویل پیچ ماشین پیچ سوزن برای موتور بدون برس
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نمودار پیچ و تاب: | طبق نمودار پیچ و تاب | نوع سیم پیچ: | پیچیدن سوزن به جای پیچیدن هواپیما |
|---|---|---|---|
| ایستگاه کاری: | یک ایستگاه 3 سوزن به عنوان سه ایستگاه Winder | سرعت سیم پیچ: | 300 RPM تا 500 RPM با توجه به Wire Gauge |
| نوع اتوماتیک: | کاملا اتوماتيك | رنگ ماشین: | سفید یا به ازای هر مشتری مورد نیاز |
| اندازه سیم: | AWG 17، 1.2mm | پس از فروش: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |

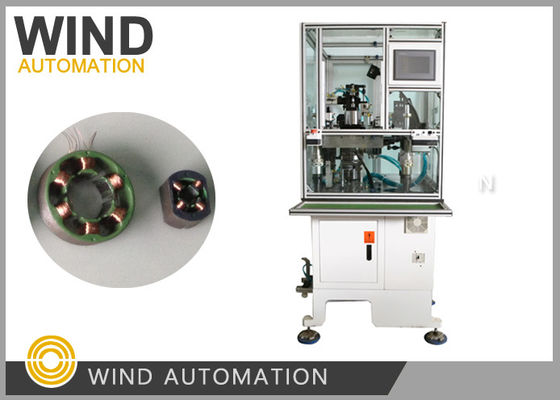

پودر پوشانده ایزوله شده استاتور کویل پیچ ماشین پیچ سوزنWIND-3A-TSM
کاربرد:
استاتورهای BLDC با پیچ و خم سوزن از موتور سه فاز مانند ماشین دوخت، کمپرسور تهویه مطبوع،
کمپرسور یخچال،پمپ آب، کاربرد خودرو، موتور پمپ سوخت با 6 قطب، 9 قطب، 12 قطب
قطب ها یا 18 قطب
مزایا:
✔3 سوزن باد 3 شکاف در همان زمان، گسترده تر می تواند به پایان رساندن پیچ در3 بار برای 9 قطب BLDC استاتور
✔ می تواند 6، 9، 12 استاتور قطب باد که چندگانه از 3slots
✔ سرعت پیچ و تاب را می توان بر اساس قطر سیم های مختلف از 0.08mm تا 1.2mm تنظیم کرد.
و استاتورهای سنگین یا سبک وزن، ارتفاع انبار بزرگ یا کوچک، بدون لیمینیشن
ویژگی:
ماشین پیچ و خم استاتور موتور بدون برس WIND-3A-TSMبرای تولید استاتور سه فاز چند قطب طراحی شده است
راه پیچ و تابشش مربع است.این دستگاه به طور خودکار و همزمان سیم ها را پیچ و چسب می دهد.
پیچ و خم سوزن، مرتب کردن، نشان دادن، سیم پل، سیم های برش کاملا اتوماتیک است.
پارامتر:
قطر سیم: 0.08 ~ 1.2mm (AWG17 ~ AWG39)
شناسه استاتور:15 ~ 65mm
طول هسته:7-110mm
شماره گيري 0-99999
گزینه عملکرد: گام به گام/خودکار
قطب های استاتور: 6 قطب، 9 قطب، 12 قطب، 18 قطب (تخصیص شده)
فشار هوا: ۵ تا ۷ کیلوگرم در سانتی متر مربع
قدرت: 2KW، AC220V 50/60Hz
وزن: حدود 450 کيلوگرم
ابعاد: 1600 ((L) x1100 ((W) x1400 ((H) mm
1چه نوع پیچ و تاب سوزن استاتور را برای استاتور خود در نقشه متصل انتخاب کنیم؟
دستگاه پیچ و خم کردن WIND-3A-TSM با دستگاه سرو شاخص سازی پیچ و خم
و زاویه دستگاه سوئیچ کام بسیار مناسب برای پیچ و خم استاتور خود را metioned در طراحی،
در پیچ و تاب سیم های بزرگ و کوچک ، بلند کردن یا سبک کردن استاتورهای کمپرسور موتور BLDC بسیار پایدار است.
2.ميشه زمان پیچيدن طرح ما رو هم برآورد کني؟چند تا استاتور مي تونيم تولید کنيم
تا يک ساعت ديگه؟
بر اساس اطلاعات پیچ و تاب شما، تعداد پیچ ها 27 است، قطر سیم 0.8mm،
سرعت پیچ و تاب ما پیشنهاد می کنیم 300RPM است، و آن را در مورد 1 دقیقه طول می کشد برای به دست آوردن 1pc زخم استاتور،
تو يه ساعت ميتوني بيشتر از 60 تا داشته باشي
3ليست موادي که بايد براي رد ماشين فراهم کنيم چيه؟
نمونه های زیر برای ساخت و راه اندازی ماشین مورد نیاز است:
1. استاتور 5 تا بدون پیچ
2. استاتور زخم 1 عدد
3. سيم مسي يک رول به اندازه کافي براي پیچيدن 15 استاتور
4. چگونه برای حل مشکل اگر ما سوال زمانی که ما شروع به استفاده از ماشین?
شما می توانید ایمیل به ما بفرستید، Wind Automation می تواند ایمیل شما را در عرض 24 ساعت پاسخ دهد،
در زیر یک مثال از تیراندازی مشکل است،
برای اینکه ماشین به حالت اصلی برگردد لطفاً مراحل زیر را دنبال کنید
1. فشار"دستوری"، بلند کردن اسپندل اصلی با عمل
2. جمع آوری نوزل ها، چون نسبت به positon نیاز به نوزل ها
3. تنظیم سه سوئیچ در هر فرآیند PDF
4. بعد از تمام سوئیچ ها به خوبی تنظیم شده است، فشار اورژانسی به رفتن به موقعیت خانه و ماشین به خوبی کار شروع خواهد شد
لطفا روی تصویر زیر کلیک کنید تا ویدیو را ببینید
