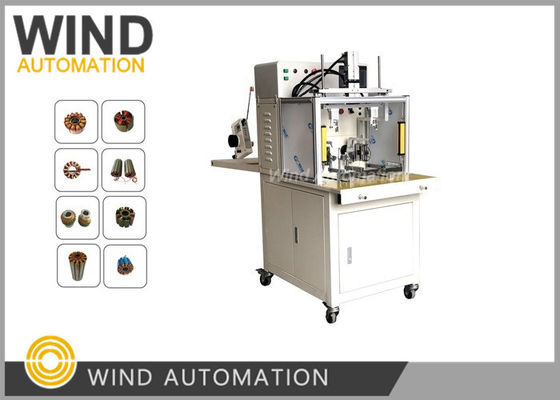

فن موتور استاتور فلائر ماشین پیچ و خم برای Outrunner بدون برس 2/4/6 قطب موتور

فن موتور استاتور فلائر ماشین پیچ و خم برای Outrunner بدون برس 2/4/6 موتور قطبWIND-HMW-205S

کاربرد:

مزایا:

پارامتر:

قطر سیم: 0.10 ~ 0.60mm

گزینه عملیات: اتوماتیک

پیچاندن اتوماتیک، شاخص سازی اتوماتیک، تنظیم پیچاندن اتوماتیک، فشرده سازی و برش اتوماتیک

استاتور اسلات نه : ۲ تا ۲۴ اسلات (اسلات های دیگر به صورت سفارشی)

جابجایی سیم: 60mm

منبع برق: AC220V 50/60Hz

وزن: حدود 350 کيلوگرم

ابعاد: 1260 ((L) x650 ((W) x1150 ((H) mm

استاتور OD 0.433',' ارتفاع 0.157'، اندازه سیم AWG36، 40دوره

مشخصات موتور بدون برس:

1.اندازه

اگر موتور DC بدون برس را انتخاب کنید، مدل های مشابهی مانند 2216، 2814 و غیره را خواهید دید.

دو عدد بالا قطر بیرونی استاتور (mm) و دو عدد آخر ارتفاع استاتور (mm) هستند.

قطر بیرونی و ارتفاع استاتور، بزرگتر هسته استاتور و بیشتر تعداد

البته هرچه اندازه استاتور موتور بزرگتر باشد، قدرت موتور بیشتر خواهد بود.

قدرت، اما هر چه وزن بیشتر باشد.


اگر موتور 2216 باشد، قطر بیرونی استاتور 22 میلی متر است و ارتفاع استاتور 16 میلی متر است.

قطر و ارتفاع استاتور متناسب با قدرت موتور است و بدیهی است که 2218 بالاتر است

از 2212 استاتور موتور، و قدرت 2218 باید بزرگتر از 2216 باشد.

می توانید قدرت دو از دو موتور با OD یکسان را ببینید، اما این به طور کلی برای همان قطر استاتور است

و ارتفاع متفاوت. یا همان ارتفاع استاتور قطر مختلف استاتور.اگر ارتفاع استاتور موتور بدون برس

و قطر بیرونی استاتور با مدل مشابه نیست، مقایسه کردن با مدل سخت است.

لازم به ذکر است که این ابعاد به خود استاتور اشاره دارد، نه اندازه موتور، ضخامت

پوسته موتور، شکل تبعید گرما، ارتفاع پایه و غیره، که همه بر روی

اندازه خارجی موتور، بنابراین قضاوت قدرت با استفاده از اندازه استاتور استاندارد و قابل اعتماد است

از اندازه ی بیرونی.

2.تعداد و تعداد قطب های موتور

1) تعداد اسلات (N): تعداد شکاف ها در هسته استاتور.

موتور، بنابراین تعداد شکاف ها چند برابر 3 است.

2) تعداد قطب ها (P): تعداد فولاد مغناطیسی روی استاتور، مغناطیس باید در جفت استفاده شود

قطب شمال و قطب جنوب، و تعداد قطب ها باید برابر باشد.

شماره اسلات و عدد قطب موتور به طور مستقیم به عنوان شماره اسلات شماره N قطب نوشته می شود

عدد P، مانند 12P14N، که معنی قطب 14 از 12 است.

3) ویژگی های تعداد اسلات ها و تعداد قطب ها

a. تعداد اسلات (N) و تعداد قطب ها (P) معکوس نسبت به حداکثر

سرعت

هرچه تعداد اسلات ها (شمار قطب ها) کمتر باشد، حداکثر سرعت موتور بالاتر است.

به عنوان مثال، بالاترین سرعت 9N12P بالاتر از 12N14 است.

ب. در همان مورد تعداد اسلات ((N) ، تعداد قطب ها (P) متناسب با گشتاور است.

هرچه این تعداد بیشتر باشد، چرخش بزرگ تر است.

در شرایط عادی، تعداد اسلات (N) و عدد قطب (P) افزایش می یابد، حس

ناامیدی (محرک کوچکتر احساس احساس ناامیدی مقاوم می کند زمانی که موتور شارژ نمی شود

موتور چرخش دست) ، تئوری لرزش موتور کمتر خواهد بود، اما از آنجا که اسلات سخت است برای انجام

تعادل فعال

3.KV

مقدار KV موتور بدون برس به عنوان سرعت / V تعریف می شود، به این معنی که ولتاژ ورودی

با افزایش 1 ولت (V) ، سرعت چرخش (دوره / دقیقه) موتور بدون برس افزایش می یابد.

در این تعریف، ولتاژ و سرعت در حال کار در موتور یک رابطه متناسب خطی دقیق را دنبال می کنند و

ثابت ها، صرف نظر از رابطه بین ولتاژ کار، ولتاژ و سرعت موتور.

4. طرح استاتوری و طرح پیچ و خم

لطفا روی تصویر زیر کلیک کنید تا ویدیو را ببینید
